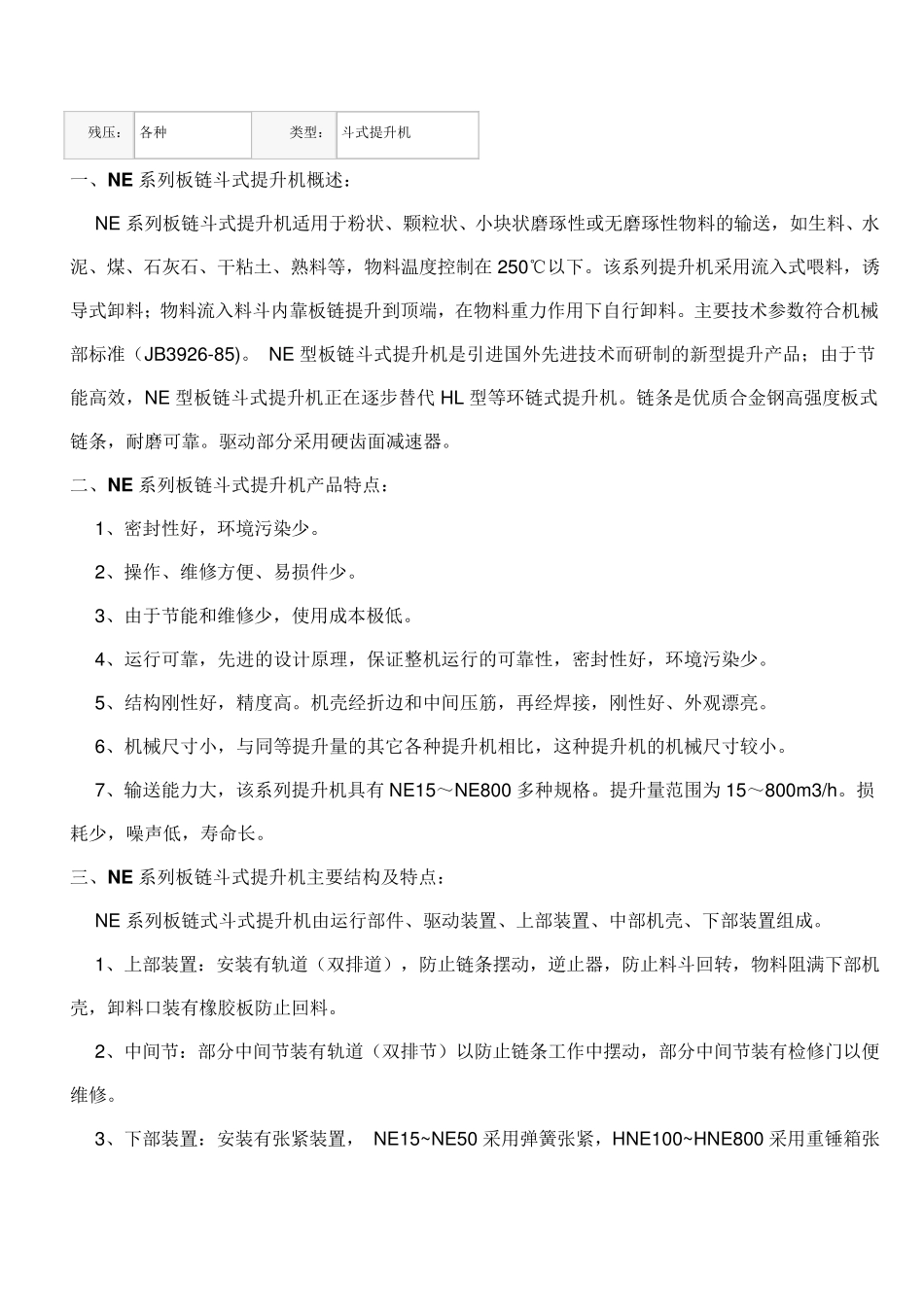

TB 板链斗式提升机技术参数表 型号 最大给料粒度mm 料斗 提升高度m 最大提升能力(立方米/h) 电动机功率 提升机重量 斗距mm 宽度MM 容量L TB250 斗式提升机 90 200 250 3 5-40 25 按具体的垂直斗式提升机订货总图核计确定 TB315 斗式提升机 100 200 315 6 46 TB400 斗式提升机 110 250 400 12 75 TB500 斗式提升机 130 320 500 25 95 TB630 斗式提升机 150 400 630 50 148 注:表中最大输送能力是按填充系数ψ-0.8 计算得出的,仅供参考 斗式提升机的型号选用须知 作为常用的提升设备,斗式提升机的选用受很多方面因素的制约,选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素:1.物料的形态:物料是粉状还是颗粒状还是小块状。2.物料的物理性质:物料有没有吸附性或者粘稠度,是否含水。3.物料的比重:一般斗式提升机参数都是针对堆积比重在1.6 以下的物料设计和计算的,太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。4.单位时间内的输送量。 一般来说,物料的形态直接决定物料的卸料方式,常用规律为粉状物料采用离心抛射 卸料、 块状物料采用重力卸料,而 卸料方式的不同 决定斗式提升机采用的料斗形式的不同 ,离心抛射 卸料多采用浅 斗和弧 形斗,而 重力卸料需采用深 斗。斗提机所 采用料斗的类 型不同 则 单位时间内提升的物料输送量是不一样 的。斗式提升机最终 的输送量是取决于料斗形式、 斗速 、 物料比重、 物料性质、 料斗数量的一个综 合 参数。选型过 程 如 下:物料比重→ 传动方式( 斗提型号) → 物料性质→ 卸料方式→ 料斗形式→ 该 系列 斗式提升机的提升量→ 确定机型。 品 牌 : 各 种 型号: 各 种 适 用领 域 : 各 种 料斗容量: 各 种 ( m3) m3 牵引力: 各 种 ( KN) KN 生 产 能力: 各 种 ( m3/h) m3/h 动力功率: 各 种 ( kw) kw 外 形尺 寸 : 各 种 ( mm) mm 残压: 各种 类型: 斗式提升机 一、NE 系列板链斗式提升机概述: NE 系列板链斗式提升机适用于粉状、颗粒状、小块状磨琢性或无磨琢性物料的输送,如生料、水泥、煤、石灰石、干粘土、熟料等,物料温度控制在250℃以下。该系列提升机采用流入式喂料,诱导式卸料;物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机...
