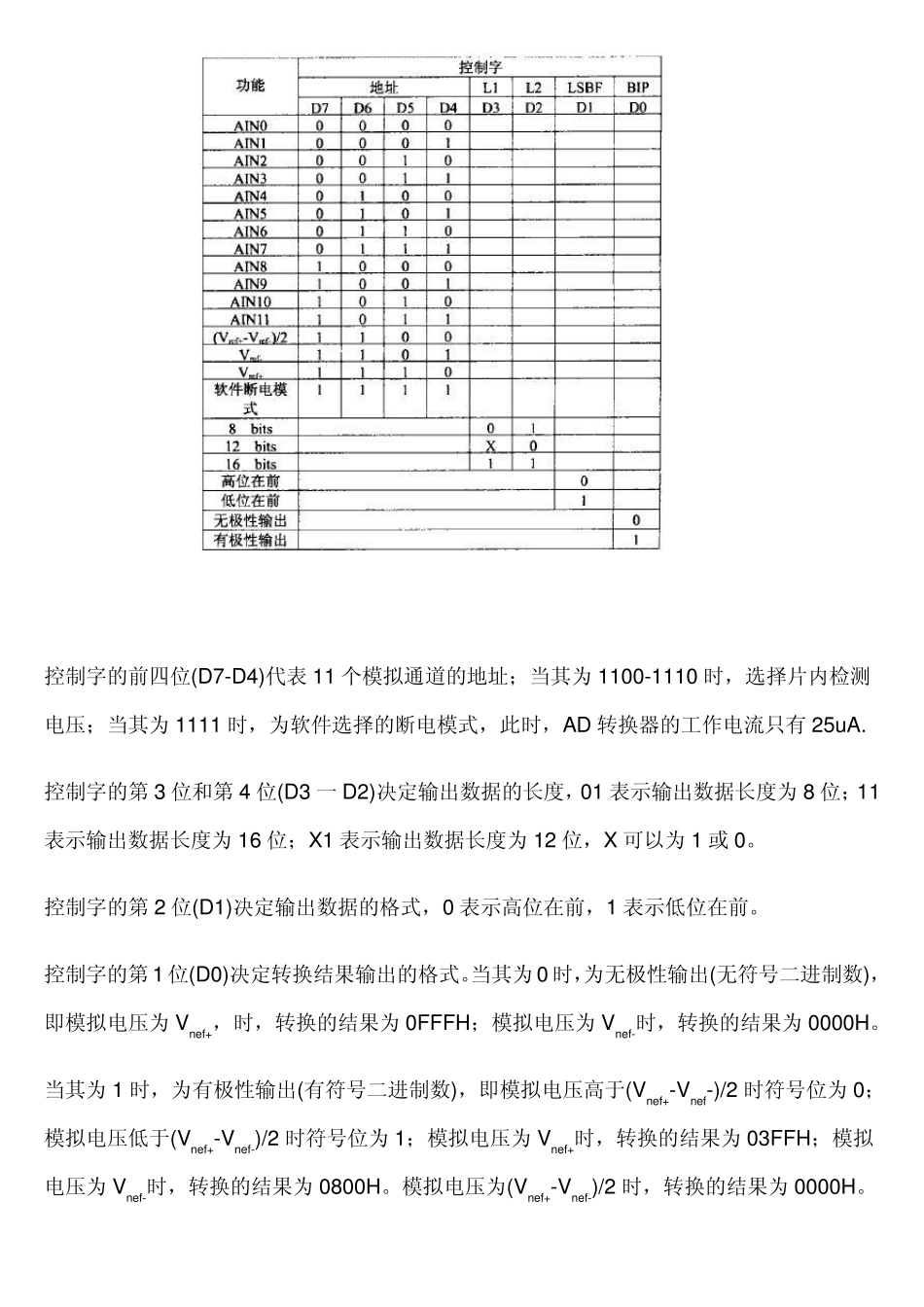

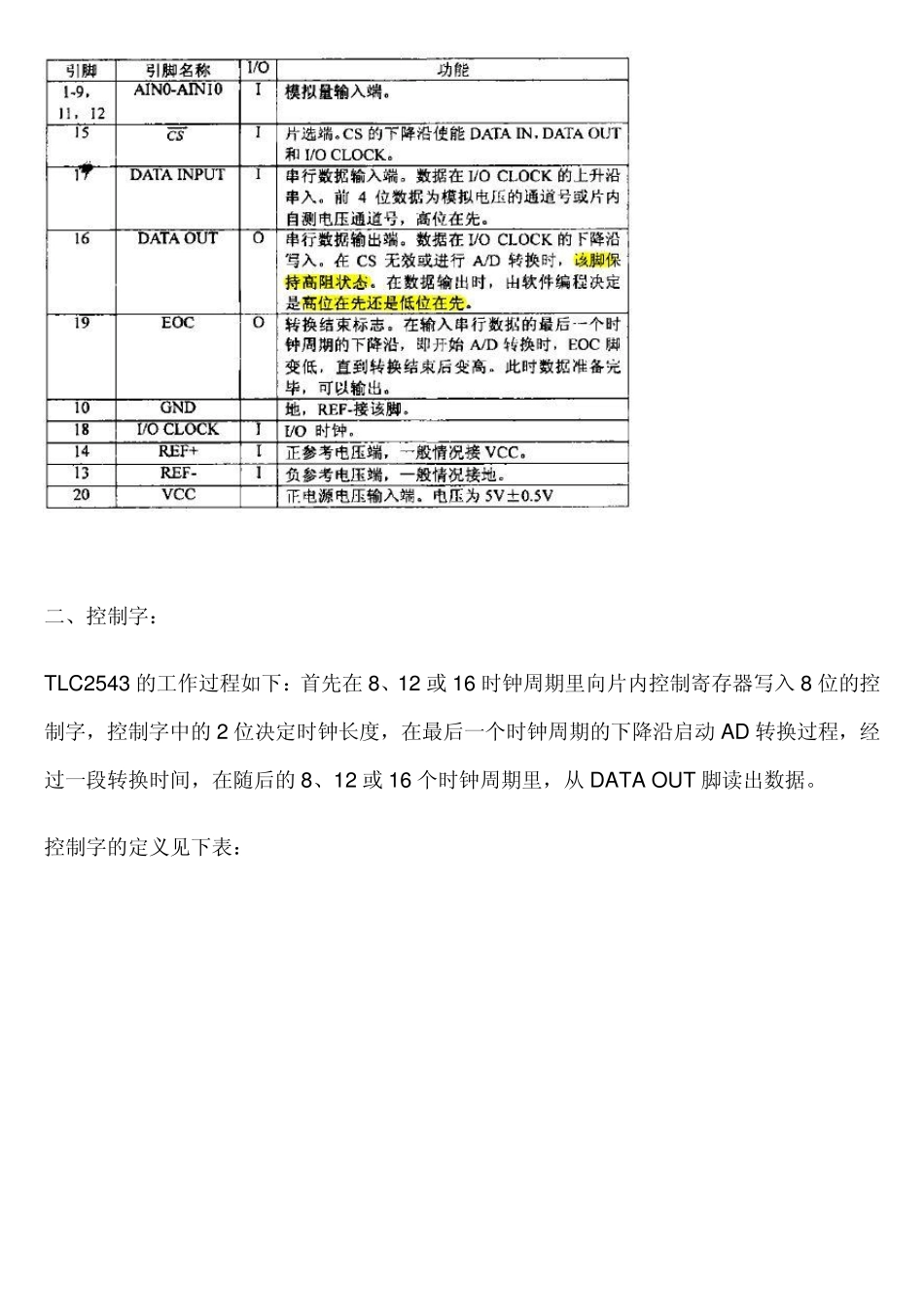

一、引脚： TLC2543 为 20 脚 DIP 封装，引脚图如下图所示。 TLC2543 具有 4 线制串行接口，分别为片选端(CS)，串行时钟输入端(I/O CLOCK)，串行数据输入端(DATA IN)和串行数据输出端(DATA OUT)。它可以直接与 SPI 器件进行连接，不需要其他外部逻辑。同时，它还在高达 4MHz 的串行速率下与主机进行通信。 TLC2543 除了具有高速的转换速度外，片内还集成了 14 路多路开关。其中 n 路为外部模拟量输入，3 路为片内自测电压输入。在转换结束后，EOC 引脚变为高电平，转换过程中由片内时钟系统提供时钟，无需外部时钟。在 AD 转换器空闲期间，可以通过编程方式进入断电模式，此时器件耗电只有 25pA。 二、控制字： TLC2543 的工作过程如下：首先在 8、12 或 16 时钟周期里向片内控制寄存器写入 8 位的控制字，控制字中的 2 位决定时钟长度，在最后一个时钟周期的下降沿启动 AD 转换过程，经过一段转换时间，在随后的 8、12 或 16 个时钟周期里，从 DATA OUT 脚读出数据。 控制字的定义见下表： 控制字的前四位(D7-D4)代表11 个模拟通道的地址；当其为1100-1110 时，选择片内检测电压；当其为1111 时，为软件选择的断电模式，此时，AD 转换器的工作电流只有25u A. 控制字的第3 位和第4 位(D3 一D2)决定输出数据的长度，01 表示输出数据长度为8 位；11表示输出数据长度为16 位；X1 表示输出数据长度为12 位，X 可以为1 或0。 控制字的第2 位(D1)决定输出数据的格式，0 表示高位在前，1 表示低位在前。 控制字的第1 位(D0)决定转换结果输出的格式。当其为0 时，为无极性输出(无符号二进制数)，即模拟电压为Vn ef+，时，转换的结果为0FFFH；模拟电压为Vn ef-时，转换的结果为0000H。 当其为1 时，为有极性输出(有符号二进制数)，即模拟电压高于(Vn ef+-Vn ef-)/2 时符号位为0；模拟电压低于(Vn ef+-Vn ef-)/2 时符号位为1；模拟电压为Vn ef+时，转换的结果为03FFH；模拟电压为Vn ef-时，转换的结果为0800H。模拟电压为(Vn ef+-Vn ef-)/2 时，转换的结果为0000H。 三、工作时序 ： 以 MSB 为前导， 用 CS 进行 12 个时钟传送的工作时序如下图所示。 1.上电时，EOC=“1”，CS=“1” 2.使 CS 下降，前次转换结果的 MSB 即 A11 位数据输出到 Dout 供读数。 3.将输入控制字的 MSB 位即 C7 送到 Din，在 CS 之后 tsu>=1.425us 后，使 ...
