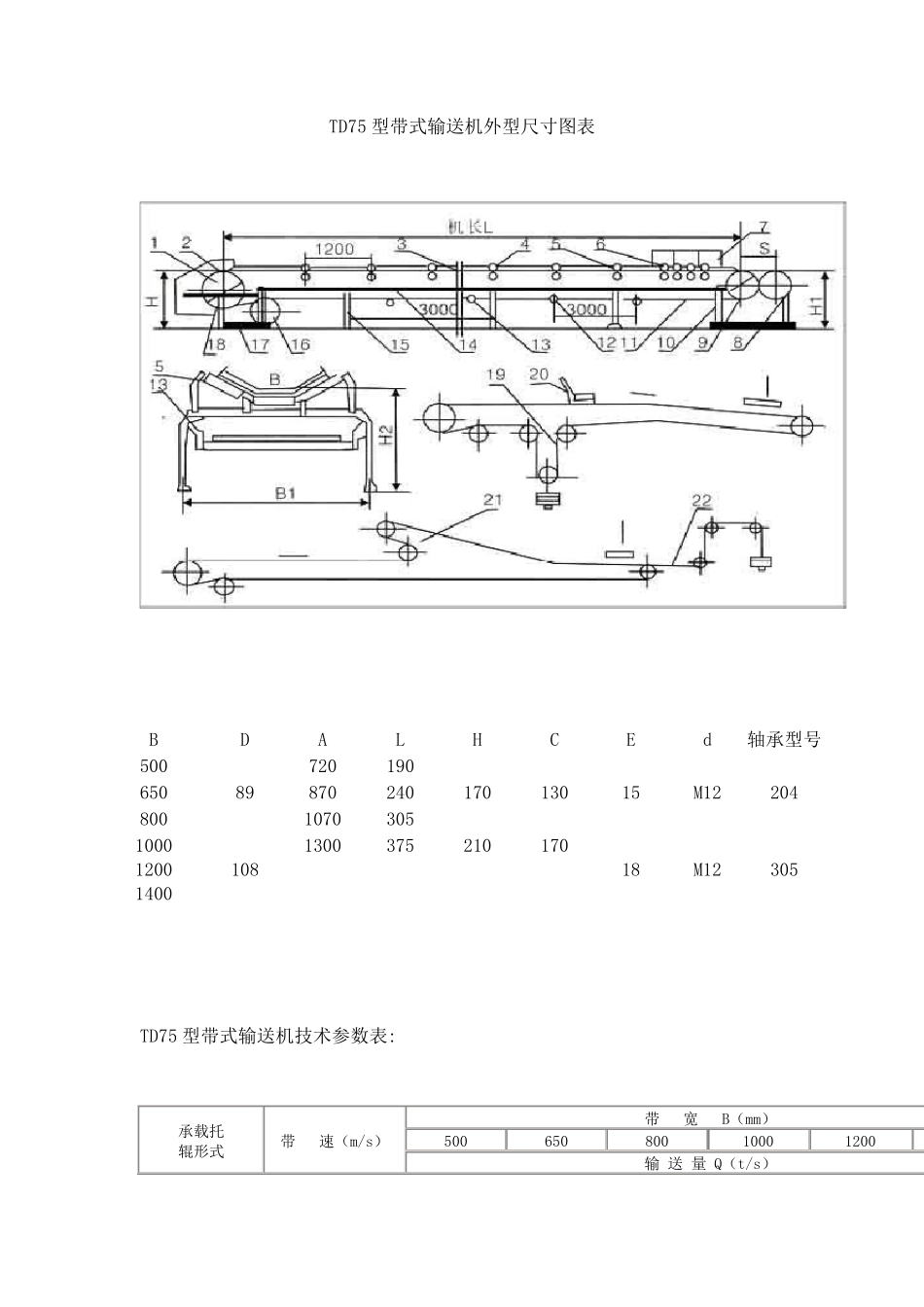

TD75型带式输送机外型尺寸图表VIP免费

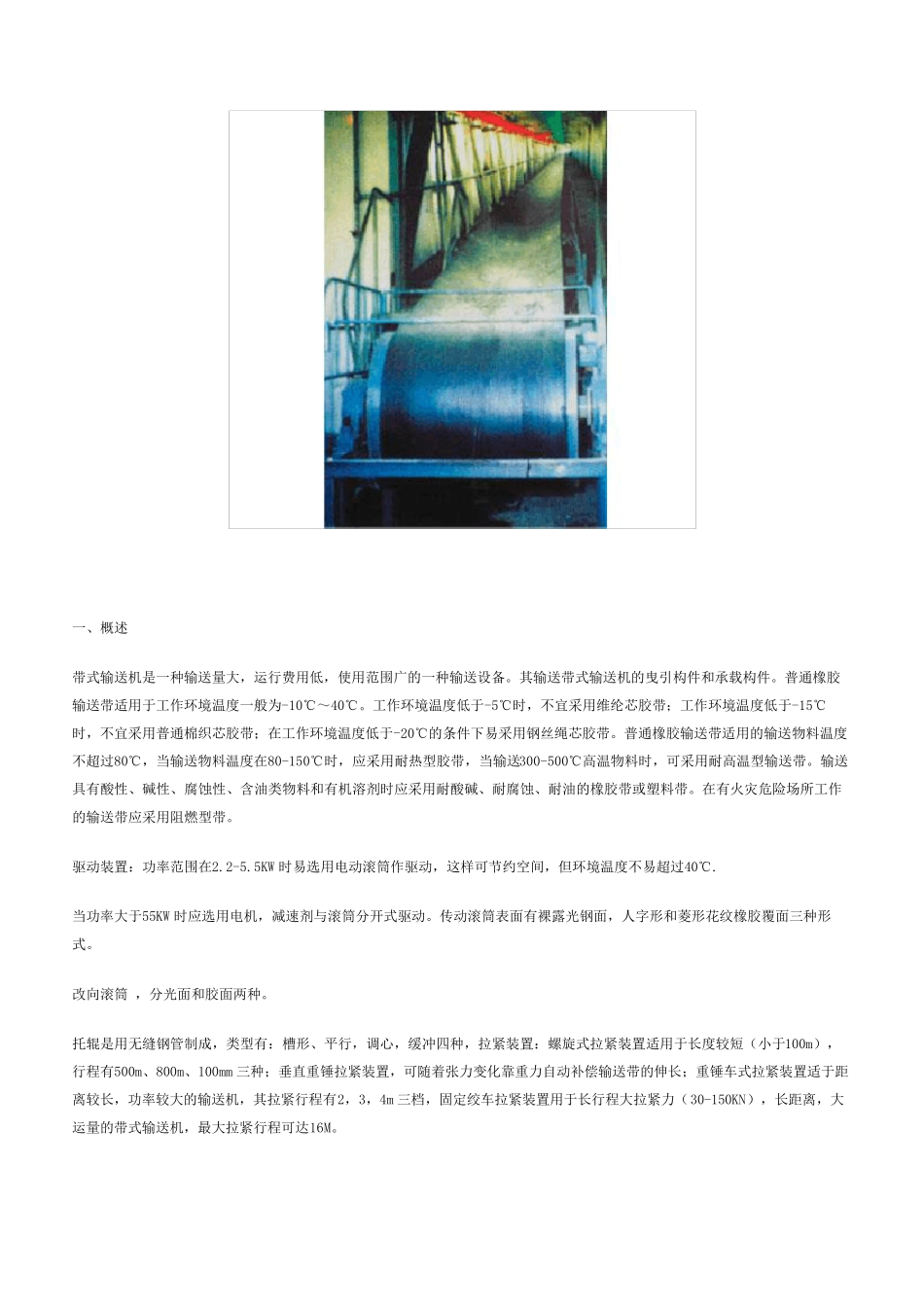

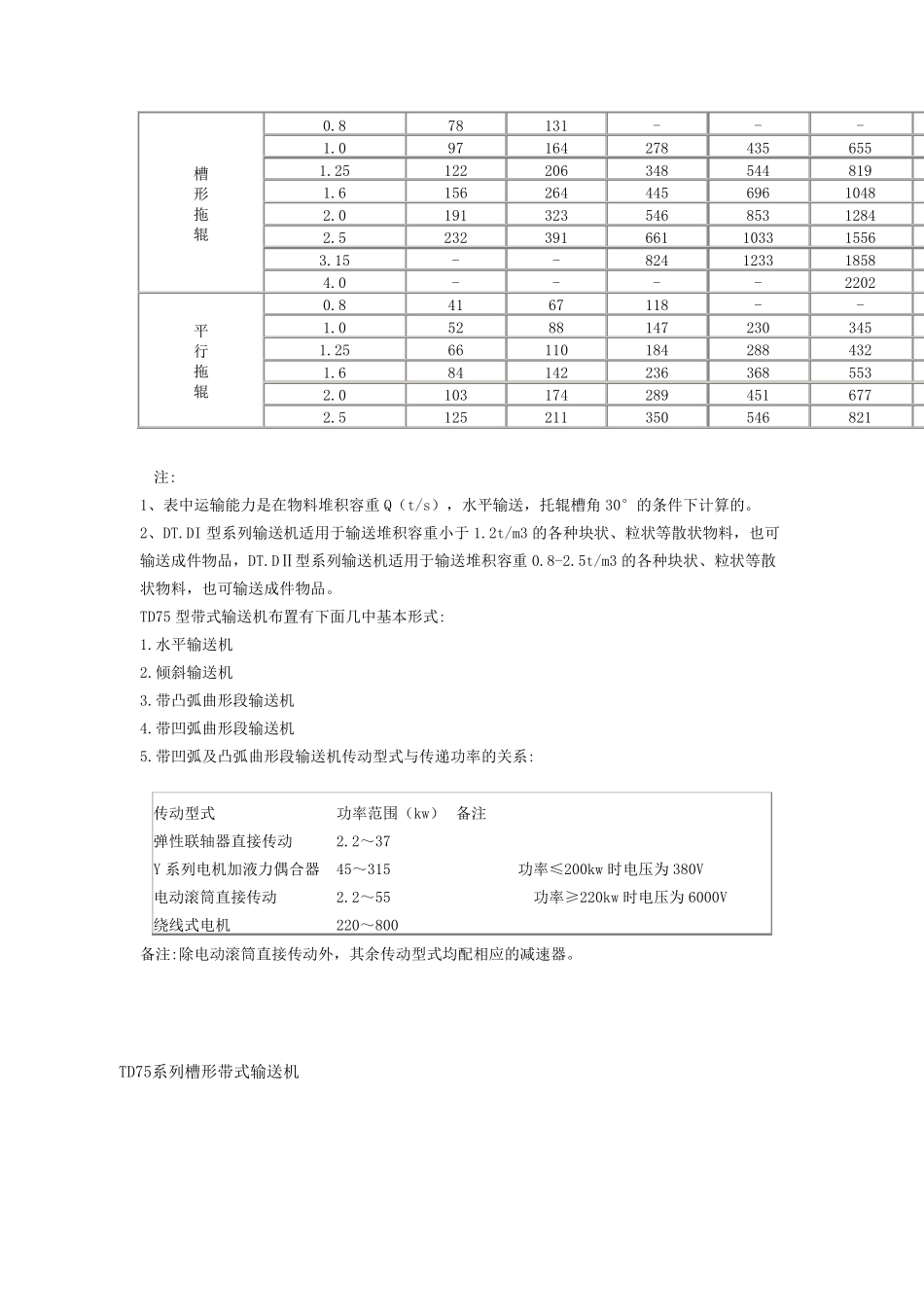

TD75 型带式输送机外型尺寸图表 B D A L H C E d 轴承型号 500 89 720 190 170 130 15 M12 204 650 870 240 800 1070 305 1000 1200 1400 108 1300 375 210 170 18 M12 305 TD75 型带式输送机技术参数表: 承载托 辊形式 带 速（m/s） 带 宽 B（mm） 500 650 800 1000 1200 输 送 量 Q（t/s） 槽 形 拖 辊 0.8 78 131 - - - 1.0 97 164 278 435 655 1.25 122 206 348 544 819 1.6 156 264 445 696 1048 2.0 191 323 546 853 1284 2.5 232 391 661 1033 1556 3.15 - - 824 1233 1858 4.0 - - - - 2202 平 行 拖 辊 0.8 41 67 118 - - 1.0 52 88 147 230 345 1.25 66 110 184 288 432 1.6 84 142 236 368 553 2.0 103 174 289 451 677 2.5 125 211 350 546 821 注: 1、表中运输能力是在物料堆积容重Q（t/s），水平输送，托辊槽角30°的条件下计算的。 2、DT.DI 型系列输送机适用于输送堆积容重小于 1.2t/m3 的各种块状、粒状等散状物料，也可输送成件物品，DT.DⅡ型系列输送机适用于输送堆积容重0.8-2.5t/m3 的各种块状、粒状等散状物料，也可输送成件物品。 TD75 型带式输送机布置有下面几中基本形式: 1.水平输送机 2.倾斜输送机 3.带凸弧曲形段输送机 4.带凹弧曲形段输送机 5.带凹弧及凸弧曲形段输送机传动型式与传递功率的关系: 传动型式 功率范围（kw） 备注 弹性联轴器直接传动 2.2～37 功率≤200kw 时电压为 380V 功率≥220kw 时电压为 6000V Y 系列电机加液力偶合器 45～315 电动滚筒直接传动 2.2～55 绕线式电机 220～800 备注:除电动滚筒直接传动外，其余传动型式均配相应的减速器。 TD75系列槽形带式输送机 一、概述 带式输送机是一种输送量大，运行费用低，使用范围广的一种输送设备。其输送带式输送机的曳引构件和承载构件。普通橡胶输送带适用于工作环境温度一般为-10℃～40℃。工作环境温度低于-5℃时，不宜采用维纶芯胶带；工作环境温度低于-15℃时，不宜采用普通棉织芯胶带；在工作环境温度低于-20℃的条件下易采用钢丝绳芯胶带。普通橡胶输送带适用的输送物料温度不超过80℃，当输送物料温度在80-150℃时，应采用耐热型胶带，当输送300-500℃高温物料时，可采用耐高温型输送带。输送具有酸性、碱性、腐蚀性、含油类物料和有机溶剂时应采...
