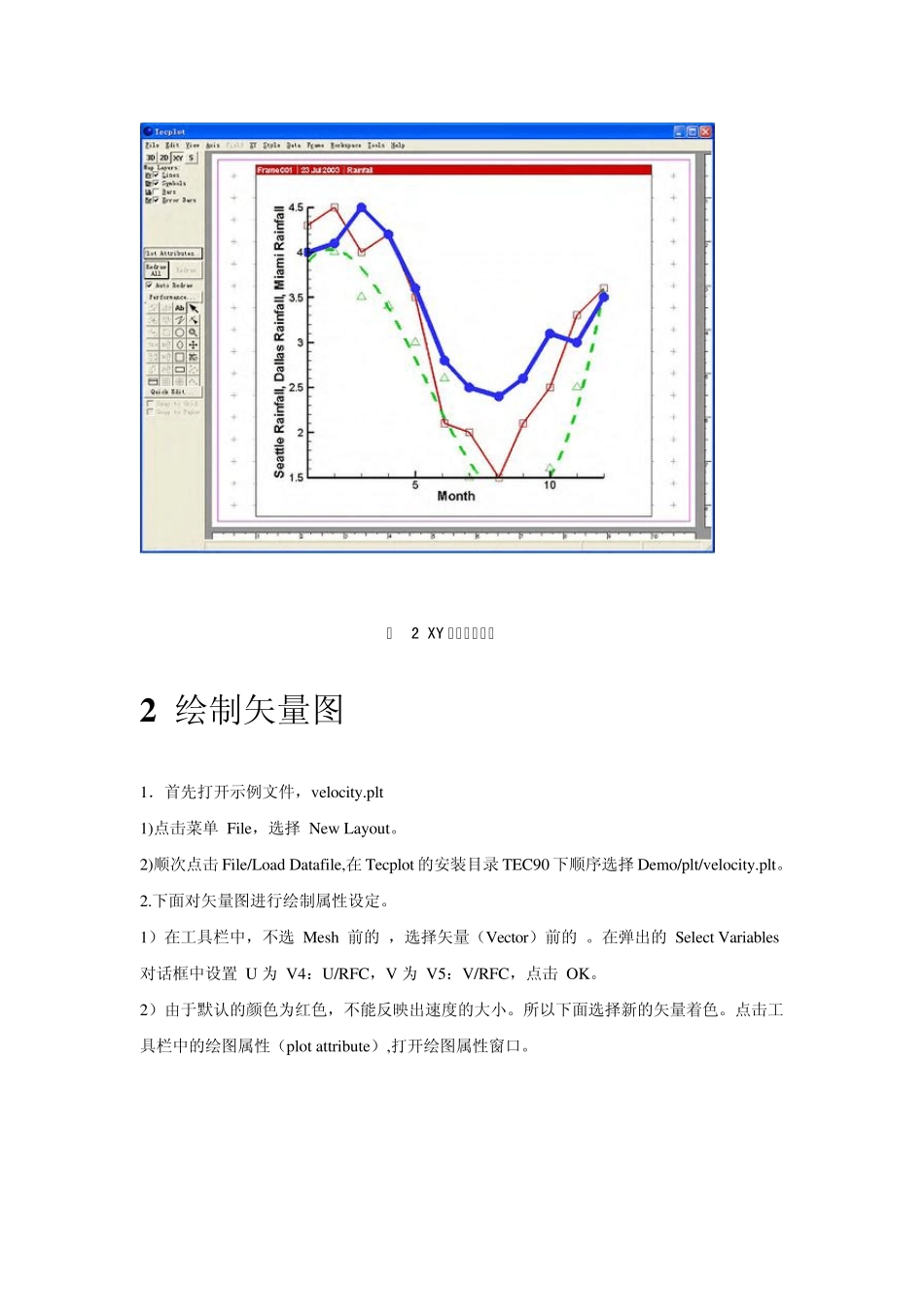

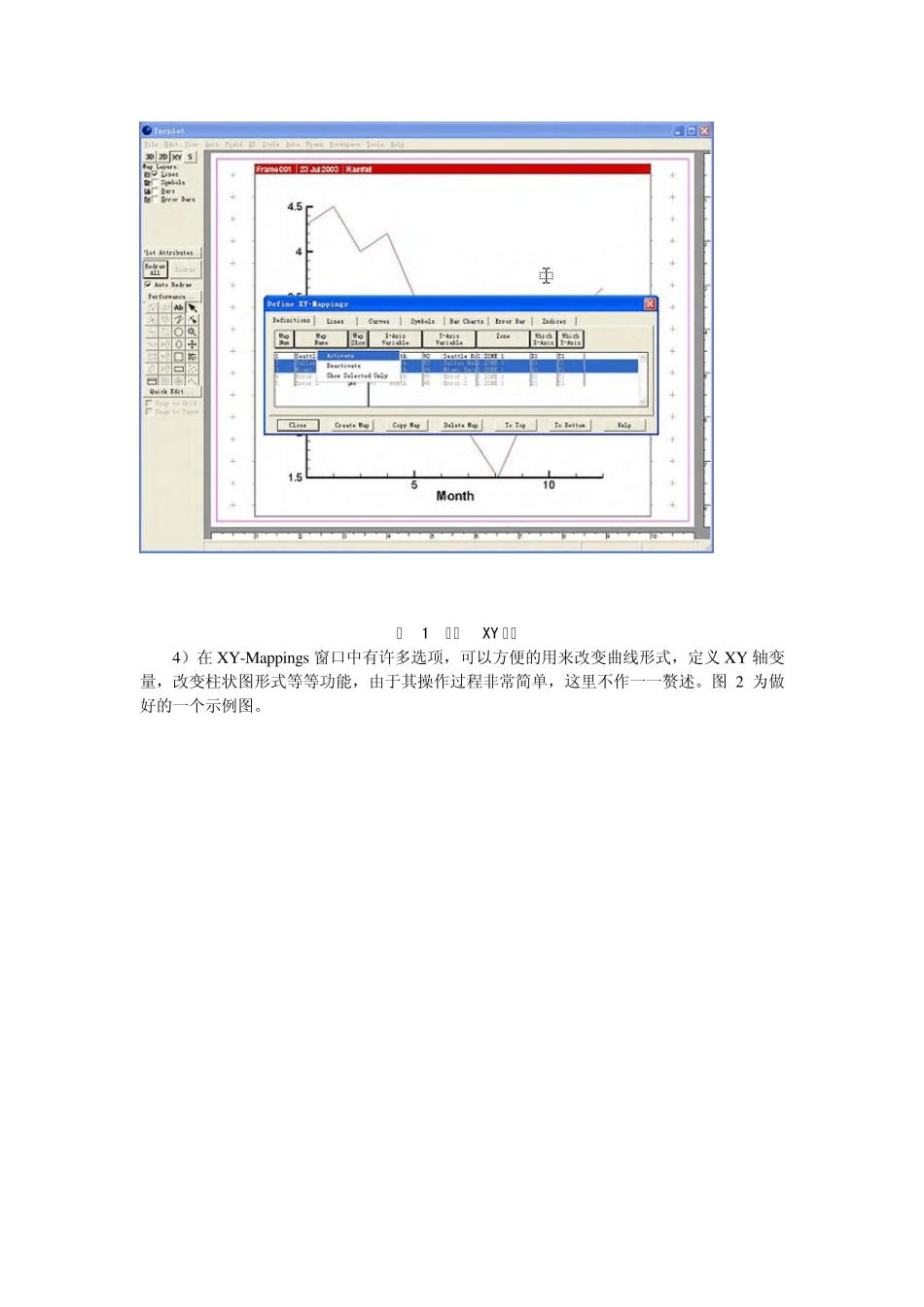

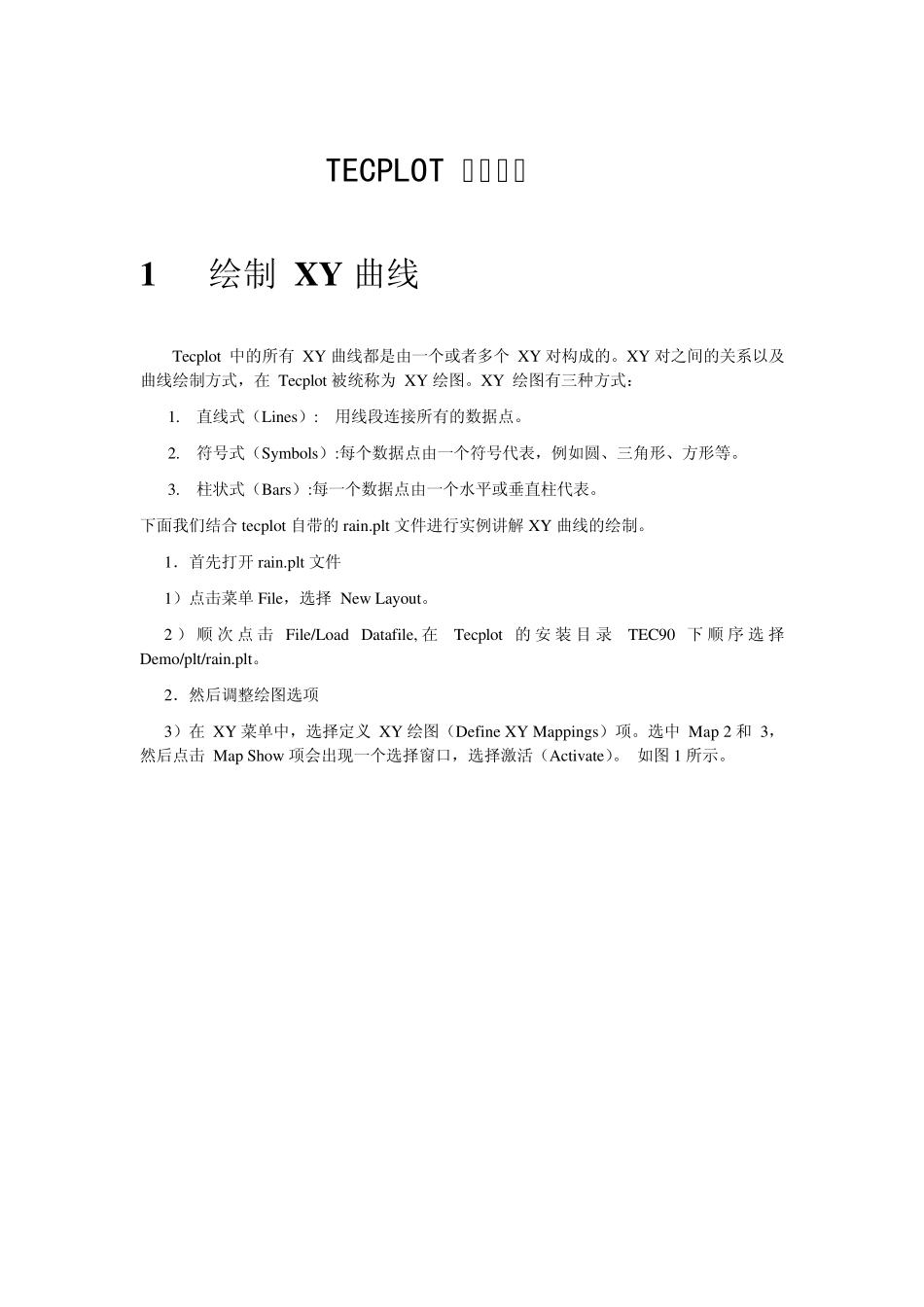

TECPLOT 使用示例 1 绘制 X Y 曲线 Tecplot 中的所有 XY 曲线都是由一个或者多个 XY 对构成的。XY 对之间的关系以及曲线绘制方式，在 Tecplot 被统称为 XY 绘图。XY 绘图有三种方式： 1. 直线式（Lines）: 用线段连接所有的数据点。 2. 符号式（Symbols）:每个数据点由一个符号代表，例如圆、三角形、方形等。 3. 柱状式（Bars）:每一个数据点由一个水平或垂直柱代表。 下面我们结合 tecplot 自带的rain.plt 文件进行实例讲解 XY 曲线的绘制。 1．首先打开 rain.plt 文件 1）点击菜单 File，选择 New Layout。 2 ）顺 次 点击 File/Load Datafile, 在 Tecplot 的安 装 目 录 TEC90 下 顺 序 选 择 Demo/plt/rain.plt。 2．然后调整绘图选项 3）在 XY 菜单中，选择定义 XY 绘图（Define XY Mappings）项。选中 Map 2 和 3，然后点击 Map Show 项会出现一个选择窗口，选择激活（Activate）。 如图1 所示。 图 1 显示XY 曲线 4）在XY-Mappings窗口中有许多选项，可以方便的用来改变曲线形式，定义XY 轴变量，改变柱状图形式等等功能，由于其操作过程非常简单，这里不作一一赘述。图 2 为做好的一个示例图。 图 2 XY 曲线绘制示例 2 绘制矢量图 1．首先打开示例文件，velocity.plt 1)点击菜单 File，选择 New Layout。 2)顺次点击File/Load Datafile,在 Tecplot 的安装目录 TEC90 下顺序选择Demo/plt/velocity.plt。 2.下面对矢量图进行绘制属性设定。 1）在工具栏中，不选 Mesh 前的 ，选择矢量（Vector）前的 。在弹出的 Select Variables 对话框中设置 U 为 V4：U/RFC，V 为 V5：V/RFC，点击 OK。 2）由于默认的颜色为红色，不能反映出速度的大小。所以下面选择新的矢量着色。点击工 具栏中的绘图属性（plot attribute）,打开绘图属性窗口。 图 3 绘图属性窗口。 点击线颜色（line color）,在弹出的颜色选择窗口中选择多色（mu lti）或者也可以选择其它单色，并选择着色依准的等值线变量。然后再调整矢量宽度为 0.3%。所得图标如下： 图 4 等值线颜色着色矢量图 3 ）还可以在矢量图上绘制流动迹线。在工具栏中选择 ，然后在矢量图中上下拖动鼠标， 便可以绘制出如下图的迹线图。 图 5 迹线图 3 绘制等值线图 为了保证示例的连贯性，这里依然应用文件 velocity.plt 1．首先打开示例文件，velocity.plt...
