TEKLA常用系统节点设置VIP免费

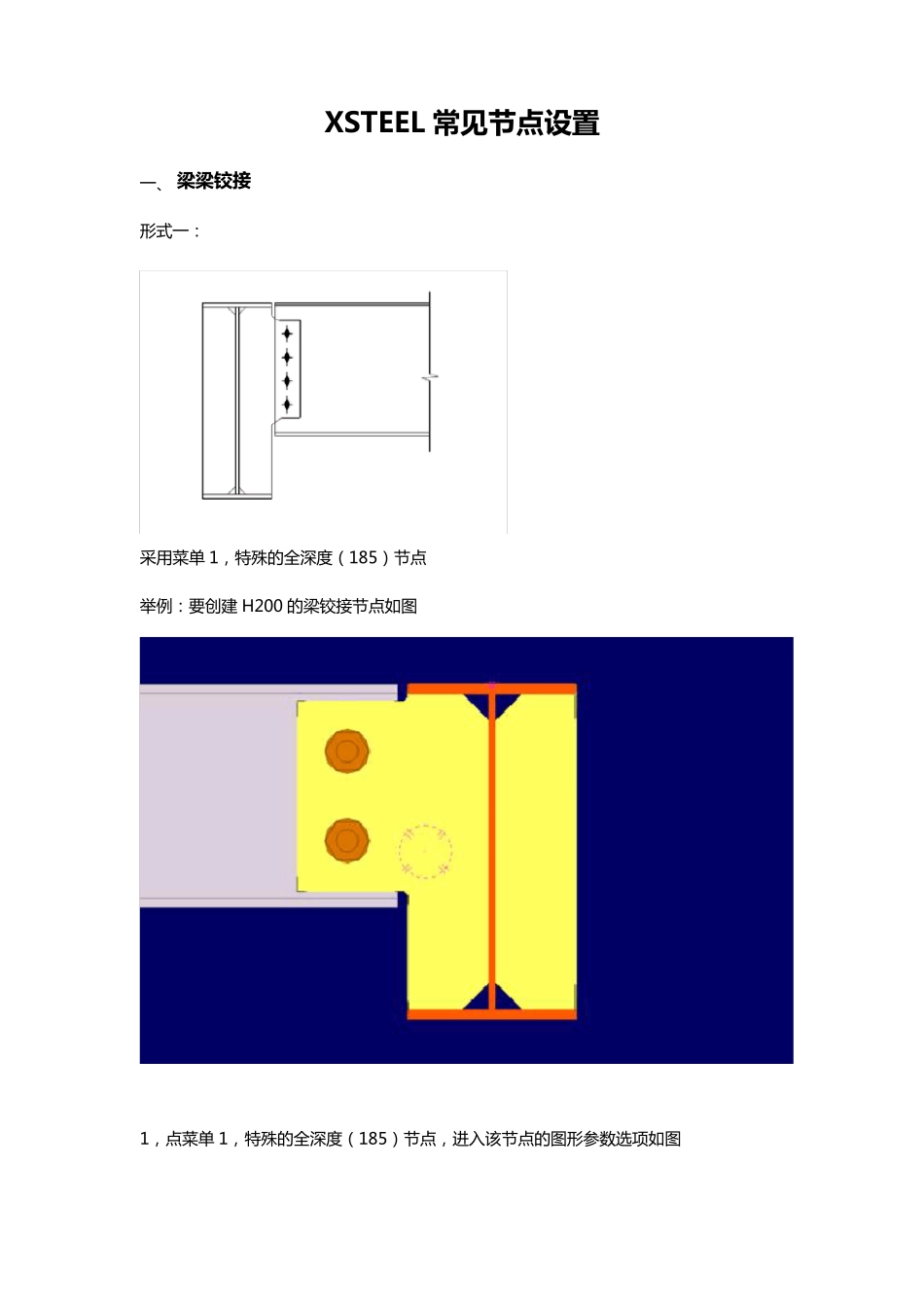

TEKLA常用系统节点设置_第1页
1/39

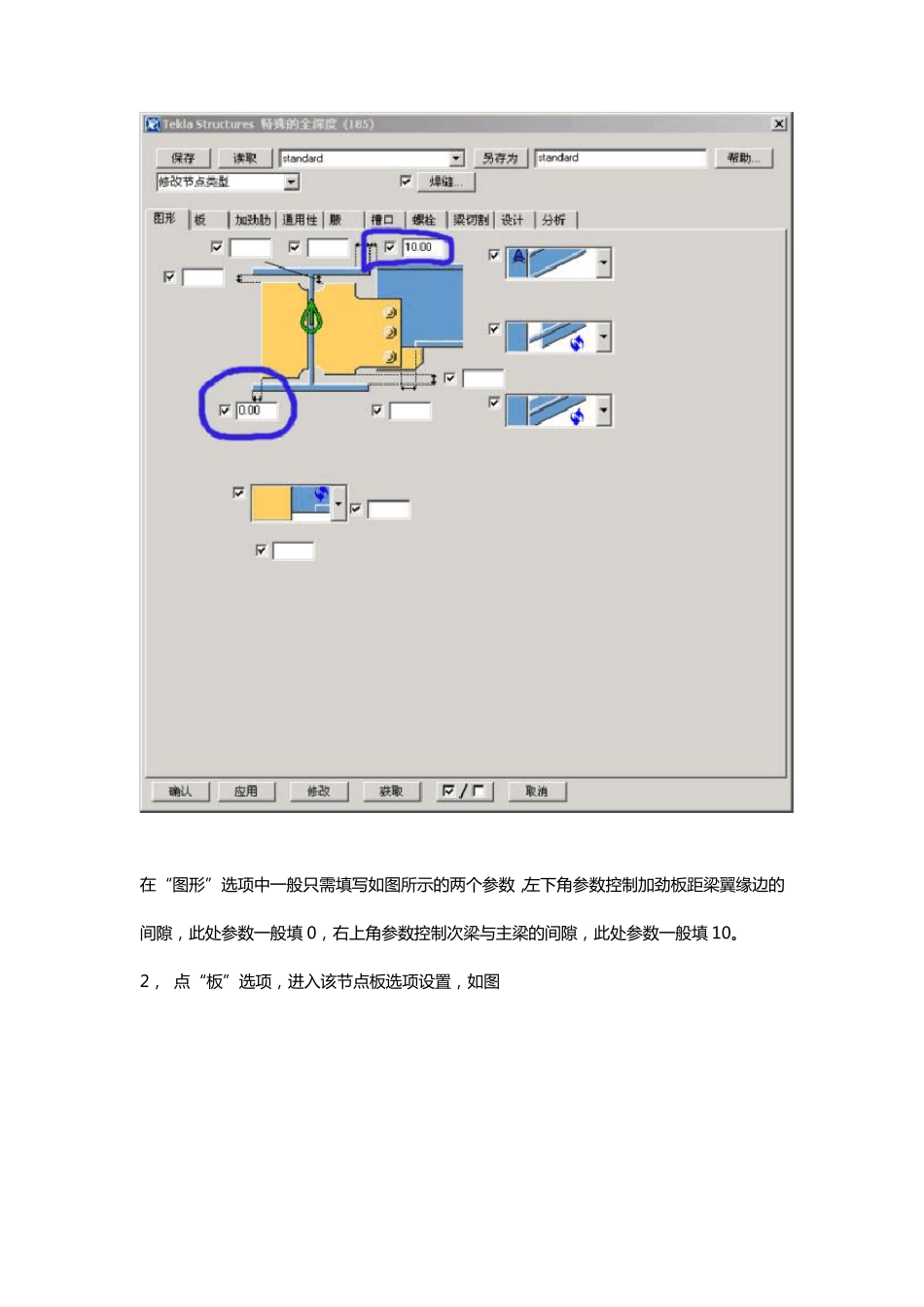

TEKLA常用系统节点设置_第2页
2/39

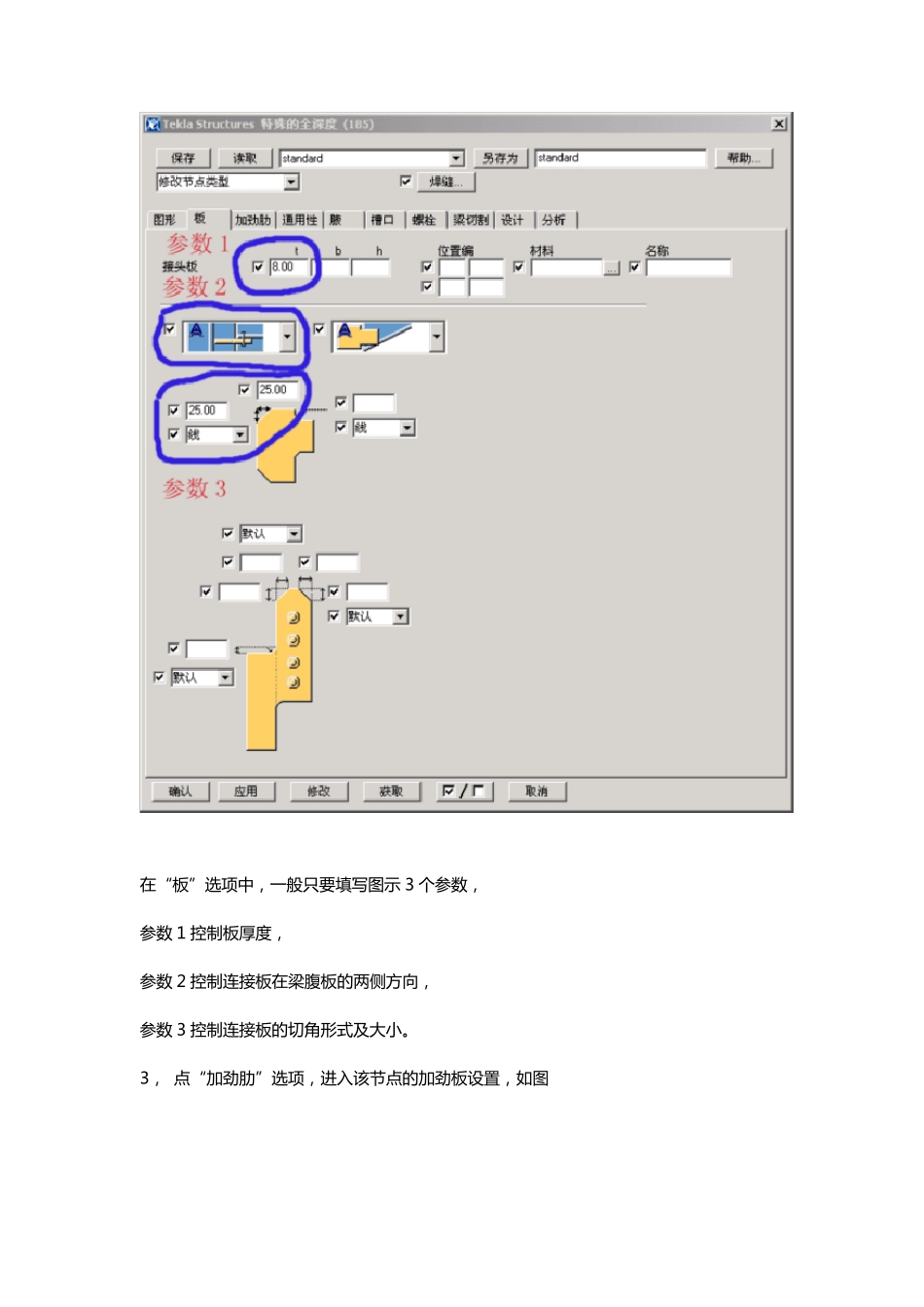

TEKLA常用系统节点设置_第3页
3/39
XSTEEL 常见节点设置 一 、 梁梁铰接 形式一 : 采用菜单 1,特殊的全深度(185)节点 举例:要创建 H200 的梁铰接节点如图 1,点菜单 1,特殊的全深度(185)节点,进入该节点的图形参数选项如图 在 “图形”选项中一般只需填写如图所示的两个参数,左下角参数控制加劲板距梁翼缘边的间隙,此处参数一般填 0,右上角参数控制次梁与主梁的间隙,此处参数一般填 10。 2, 点“板”选项,进入该节点板选项设置,如图 在 “板”选项中,一般只要填写图示 3 个参数, 参数 1 控制板厚度, 参数 2 控制连接板在 梁腹板的两侧方向, 参数 3 控制连接板的切角形式及大小。 3, 点“加劲肋”选项,进入该节点的加劲板设置,如图 在 “加劲肋”选项中,一般只要填写图示 3 个参数, 参数 1 控制加劲板厚度, 参数 2 控制加劲板的形式, 参数 3 控制加劲板的切角形式。 4, 点“螺栓”选项,进入该节点的螺栓设置,如图 在 “螺栓”选项中,图示部分参数分别控制螺栓的大小,规格,类型,螺栓的边距,间距,排数,列数。 形 式 二 采 用 菜 单 1, 有 加 劲 肋 的 梁 ( 129) 节 点 举 例 : 要 创 建 H300 的 梁 铰 接 节 点 如 图 1、 点 菜 单 1, 有 加 劲 肋 的 梁 ( 129) 节 点 , 进入该节 点 的 图 形 参数选项如 图 1.2.1 在 “图形”选项中一般只需填写如图所示的三个参数,左下角参数控制加劲板距梁翼缘边的间隙,此处参数一般填 0,右上角参数控制次梁与主梁的间隙,此处参数一般填 10,次梁下翼缘处参数控制下翼缘的切割深度(此处参数控制不准确,需对每个节点实际切割长度较合,故一般不在 这里控制参数,改到“槽口” 选项设置) 2、点“板”选项,进入该节点板选项设置,如图 在 “板”选项中一般只需填写如图所示的三个参数,分别控制连接板厚度,连接板在 梁的两侧方向,连接板的切角形式。 3、点“加劲肋”选项,进入该节点板加劲肋设置,如图 在 “加劲肋”选项中,一般只要填写图示 3 个参数, 参数 1 控制加劲板厚度, 参数 2 控制加劲板的形式, 参数 3 控制加劲板的切角形式。 4、 点“螺栓”选项,进入该节点的螺栓设置,如图 在 “螺栓”选项中,图示部分参数分别控制螺栓的大小,规格,类型,螺栓的边距,间距,排数,列数。(需特别注意参数 2,此参数若选“中间”选项,则主...
