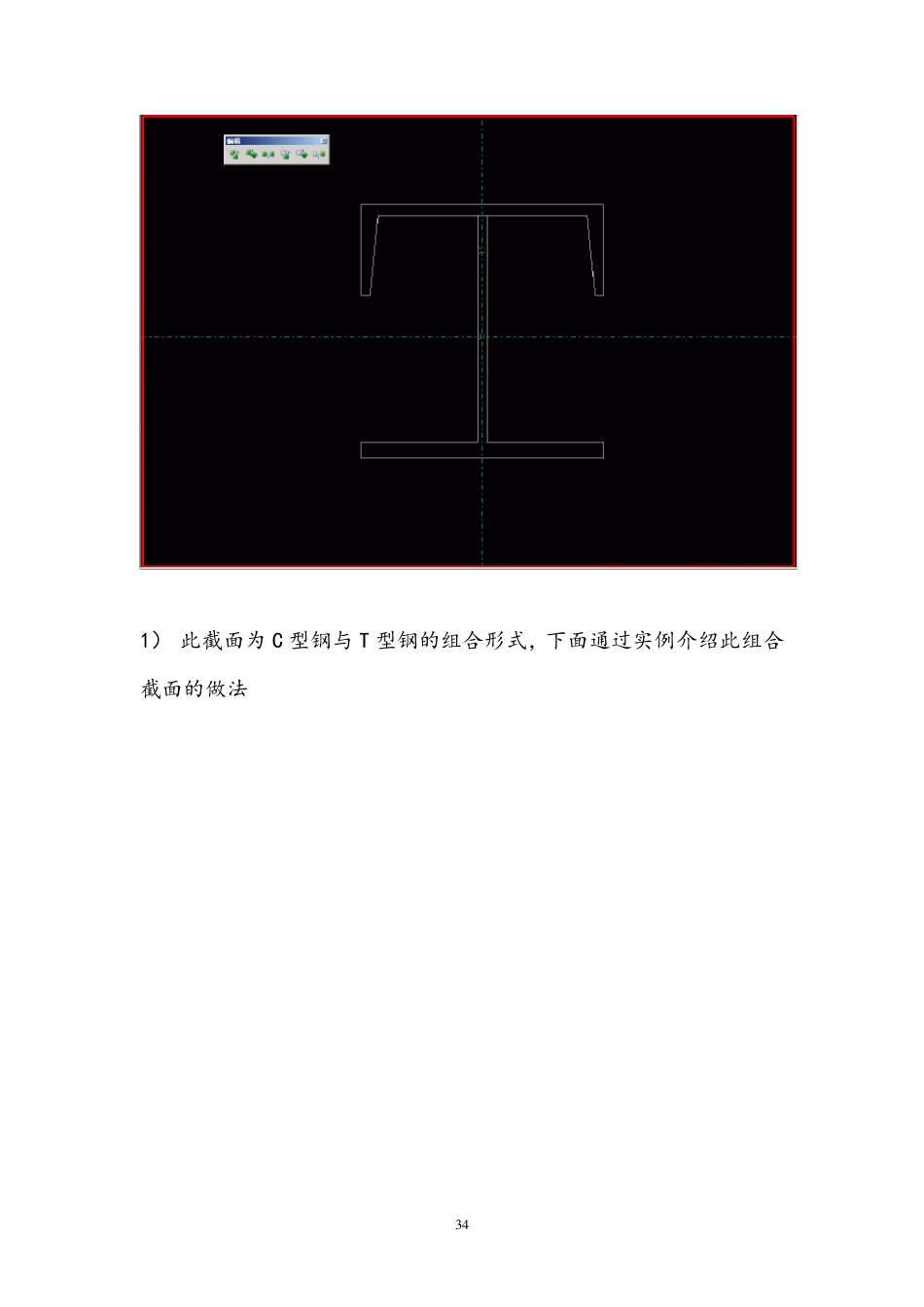

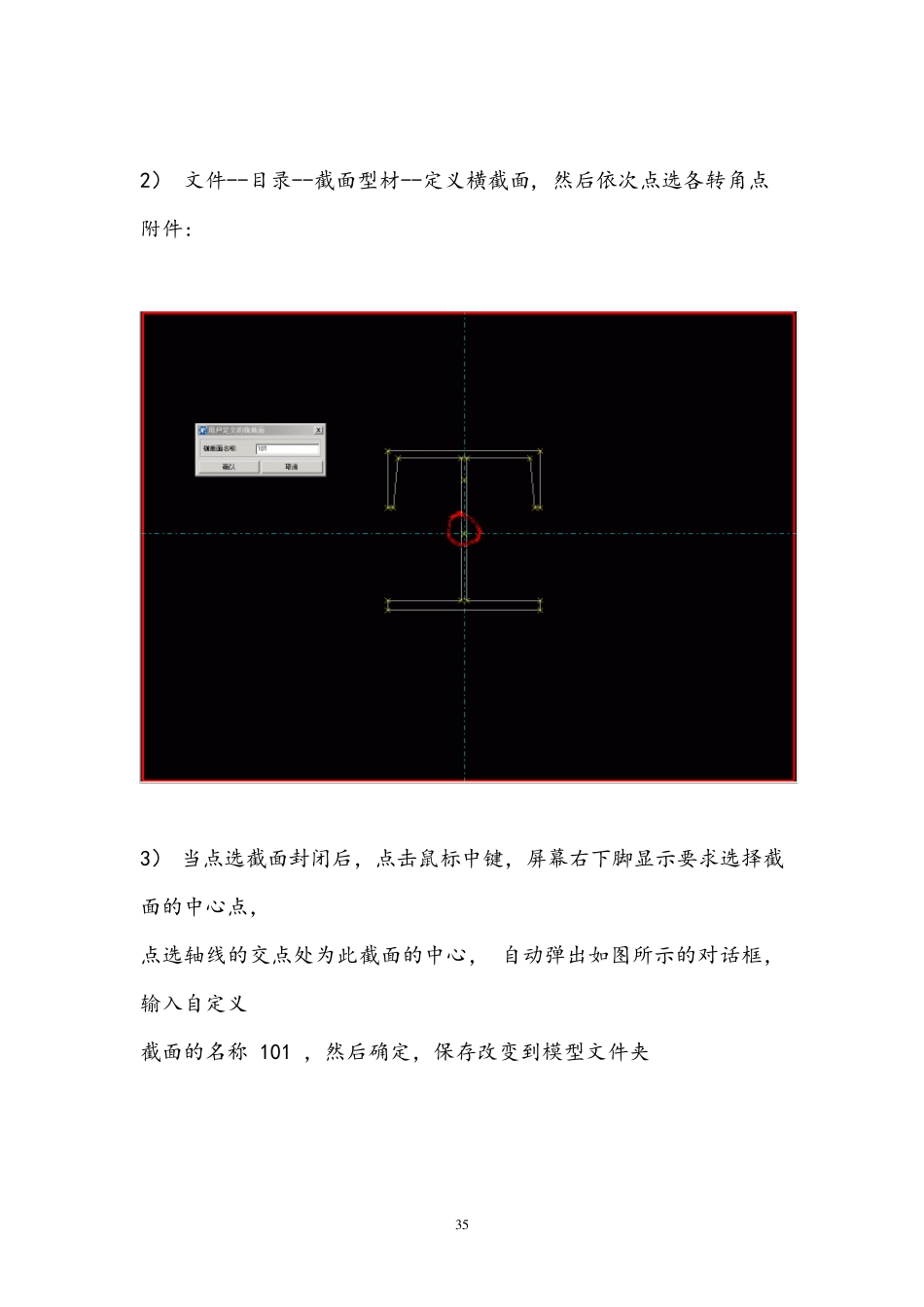

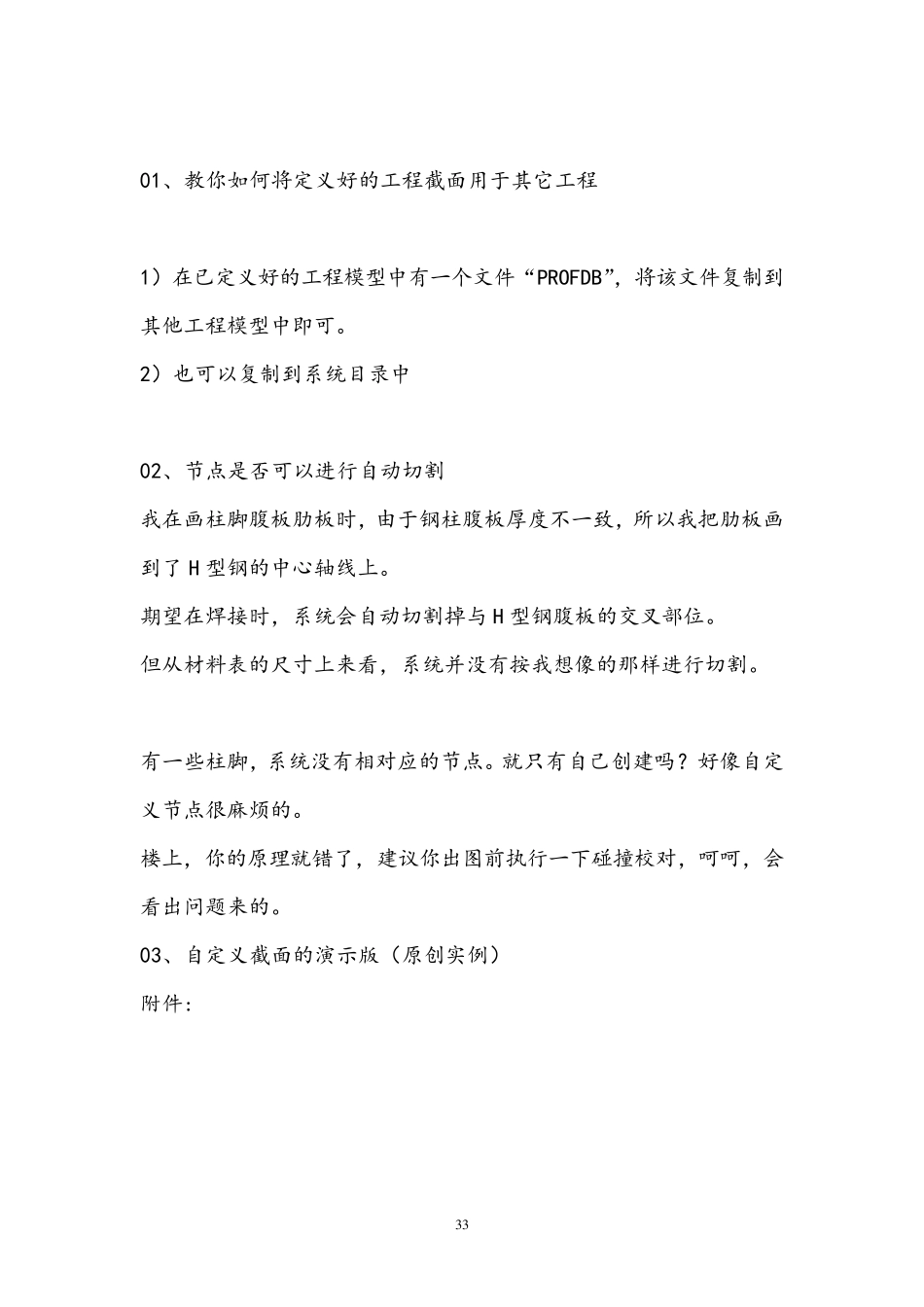

3 3 01、教你如何将定义好的工程截面用于其它工程 1）在已定义好的工程模型中有一个文件“PROFDB”，将该文件复制到其他工程模型中即可。 2）也可以复制到系统目录中 02、节点是否可以进行自动切割 我在画柱脚腹板肋板时，由于钢柱腹板厚度不一致，所以我把肋板画到了 H 型钢的中心轴线上。 期望在焊接时，系统会自动切割掉与 H 型钢腹板的交叉部位。 但从材料表的尺寸上来看，系统并没有按我想像的那样进行切割。 有一些柱脚，系统没有相对应的节点。就只有自己创建吗？好像自定义节点很麻烦的。 楼上，你的原理就错了，建议你出图前执行一下碰撞校对，呵呵，会看出问题来的。 03、自定义截面的演示版（原创实例） 附件: 3 4 1） 此截面为C 型钢与T 型钢的组合形式，下面通过实例介绍此组合截面的做法 3 5 2） 文件--目录--截面型材--定义横截面, 然后依次点选各转角点 附件: 3） 当点选截面封闭后，点击鼠标中键，屏幕右下脚显示要求选择截面的中心点， 点选轴线的交点处为此截面的中心， 自动弹出如图所示的对话框， 输入自定义 截面的名称 101 ，然后确定，保存改变到模型文件夹 3 6 4） 文件--目录--截面型材--修改，激活一个截面，修改截面名为 2000 3 7 5） 在截面类型中，选择 用户定义的固定的，在下面的截面图表类型中，选中刚才 3 8 6）创建梁，选择刚才的截面名 2000 ，创建自定义的型材 3 9 7） 成果展示，渲染图 04、装配数目序列重叠, 请问该如何解决 附件: 出现的错误如图片，请指点 把所有的物体选中，然后指定全部从1 开始编号，可以解决你的问题 05、手把手教新手自定义接点！手把手教新手自定义接点！（新手蹭威望） 1、按住alt 选中要定义接点的所有部件，包括切割线 2、菜单-细部-自定义接点单元 3、把名称取好，位置一般选终端面 4、点下一步，选对象（已经选好），再下一步 5、选住部件，选次部件，ok 06、 1）几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞 原因：这几个零件属于节点内的对象，而在选择时打开了“选择 4 0 父对象”开关， 导致零件没有实际被选中 解决方法：选择时打开“选择节点中的目标”开关 2）在图纸中无法选中圆孔的中心 原因：用零件切割或多边形切割得到的圆孔实际上都是多边形孔模拟的，所以没有实际的圆心 解决方法：用开螺栓孔的方法开圆孔 3）视图在渲染模式下表现很难看，画面支离破碎 ...
