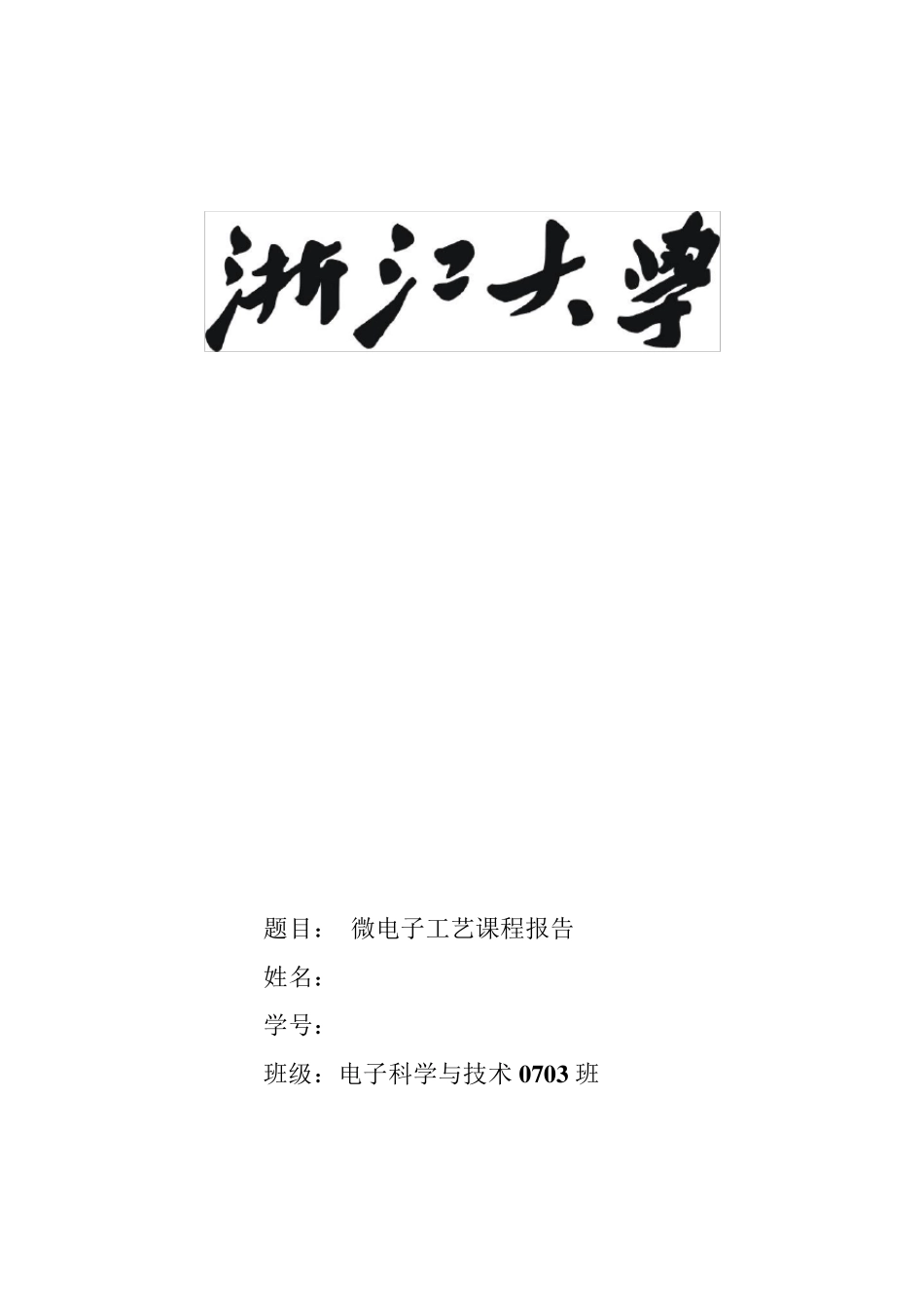

题目： 微电子工艺课程报告 姓名： *** 学号： ********** 班级：电子科学与技术 0 7 0 3 班 第1页 TFT LCD 用背光源的结构与工艺 TFT（Thin Film Transistor 薄膜晶体管）LCD（Liqu id Cry stal Display 液晶显示器），广泛应用于笔记本、电视机、手机等的显示设备中。液晶显示器发光原理不同于自发光型的CRT（Cathode Ray Tu be 阴极射线管）、PDP（Plasma Display Panel 等离子显示屏）等，由于液晶本身并不发光，为进行显示，作为外部光源的背光源不可或缺。 一、TFT LCD 结构及显示原理 TFT LCD 技术是用薄膜晶体管驱动液晶材料进行显示的技术；液晶材料是在某一特定温度范围内，会同时具有液体和晶体特性的材料，其所具备的光学各向异性使外部电场可以改变液晶材料的通光特性，从而进行显示。 典型的TFT LCD 结构如图 1 所示，类似三明治结构，在两片玻璃基板中间夹有液晶材料，从上到下依次包括上偏振片、彩色滤光片、液晶层、TFT 阵列基板、下偏振片和背光模组，其中在 TFT 阵列基板上连接有驱动 IC。 TFT LCD 主要利用光的偏振性能实现图像和文字的显示。以不加电情况下为亮态（即常白状态）为例，图 1 中的上下两片偏振片的光学偏振方向互相垂直，即相位差为 90 度。来自背光源的非偏振光，经过下偏振片成为线偏振光，在某个像素位置如果没有电压，由于液晶的旋光特性，该线偏振光的偏振方向将旋转 90 度，正好与上偏振片的偏振方向相同，则该像素显示状态为亮。如果某个像素位置有电压，该像素区域的液晶旋光特性将消失，通过的光线的偏振状态不变，因此光线无法通过上面的偏振片，则该像素显示状态为暗。这就是薄膜晶体管液晶显示器的基本显示原理。 图 1 下面仅就上述结构中的背光源部分进行介绍。 二、TFT LCD 用背光源的种类 位于显示屏背面的光源称为背光源。作为背光源的光源，通常有以下三种： （1）CCFL（Cold Cathode Flu orescent Lamp 冷阴极管灯荧光灯） （2）LED（Light Emitting Diode 发光二极管） （3）EL（electrolu minescence 电致发光板），OLED（Organic Light Emitting Diode 有机发光二极管，又称有机 EL），无机 EL 从大尺寸、高亮度、低价格考虑，目前多采用（1），从便携性和发光效率考虑，越来 第2 页 越采用（2 ）和（3 ）。 按光源与导光板的位置关系，背光源有下置式、侧置式（侧光式）之分，此外还有不设导光...
