TFT介绍和接口说明VIP免费

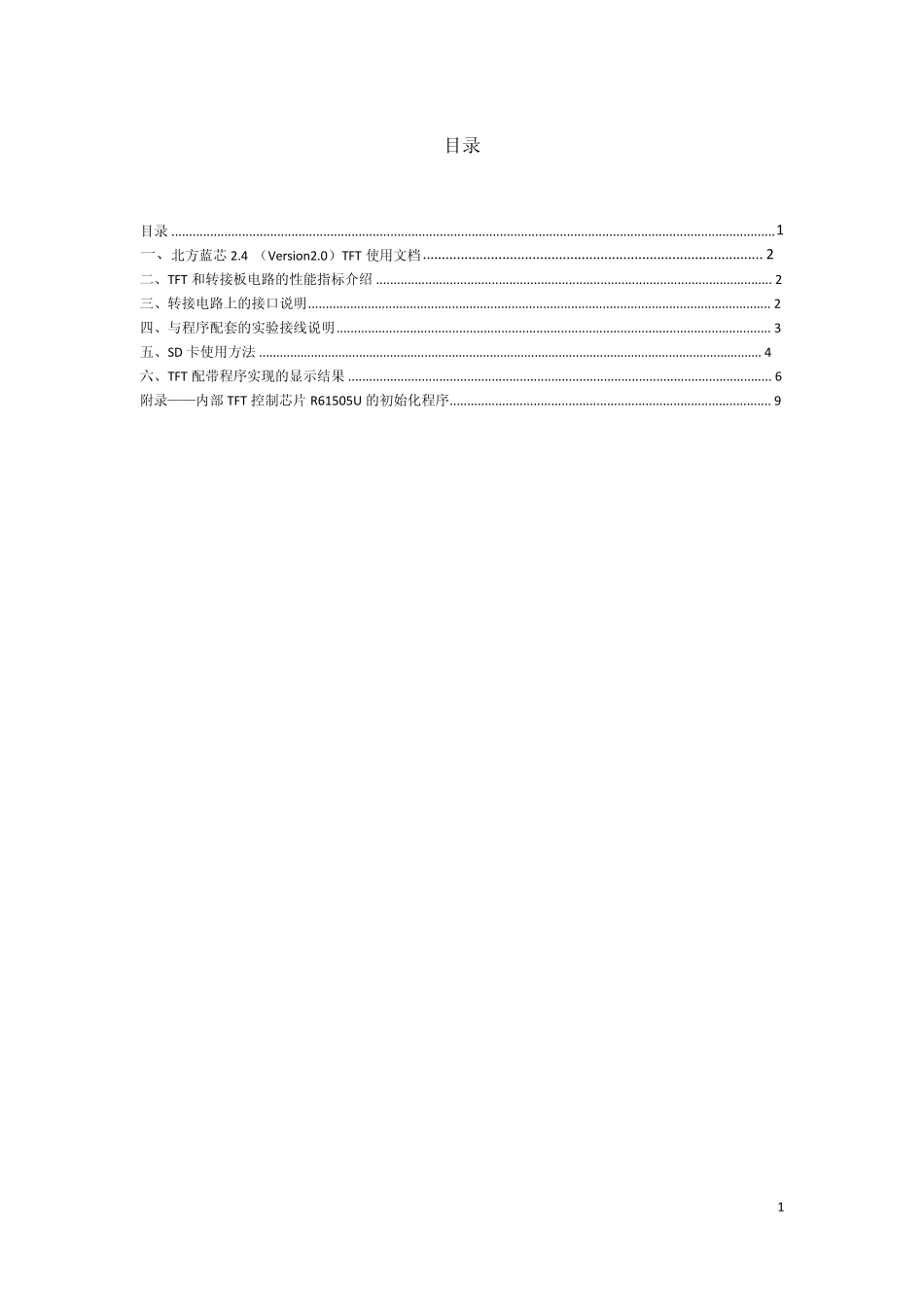

TFT介绍和接口说明_第1页
1/10
TFT介绍和接口说明_第2页
2/10
TFT介绍和接口说明_第3页
3/10
1 目录 目录 ........................................................................................................................................................................... 1 一、北方蓝芯2.4”(Version2.0)TFT 使用文档 .......................................................................................... 2 二、TFT 和转接板电路的性能指标介绍 ................................................................................................................. 2 三、转接电路上的接口说明 .................................................................................................................................... 2 四、与程序配套的实验接线说明 ............................................................................................................................ 3 五、SD 卡使用方法 .................................................................................................................................................. 4 六、TFT 配带程序实现的显示结果 ......................................................................................................................... 6 附录——内部 TFT 控制芯片 R61505U 的初始化程序 ............................................................................................ 9 2 北方蓝芯2.4”(Version2.0)TFT 使用文档 一、TFT 和转接板电路的性能指标介绍 该款TFT屏采用信利公司的2.4”超薄超清2.4”TFT模组,其采用R61505U控制器(该款控制器为日本RENESAS公司生产,可以与ILI9320、ILI9325相互替换,时序一致),显示屏质量可靠、不带山寨图标、外观小巧、美观,是 2.4”FTF模组的。 TFT尺寸:2.4寸 TFT彩屏。 分辨率:320x240,262K色。 转接板上 TFT接口类型:为了方便 8为单片机的控制,在硬件电路上已经设定为8位数据口;转换板接口可兼容 12864液晶接口,插上后需根据实际接口来修改程序中的接口定义方可正常显示。 电压类型:支持 5V或 3.3V供电,可以与5V或 3.3V单片机一起工作。板上含有3.3V稳压芯片,通过跳帽来切换 5V和 3.3V工作模式。 SD卡座:板上载有 SD卡,电路设计为SPI工作模式。 不带触摸功...
