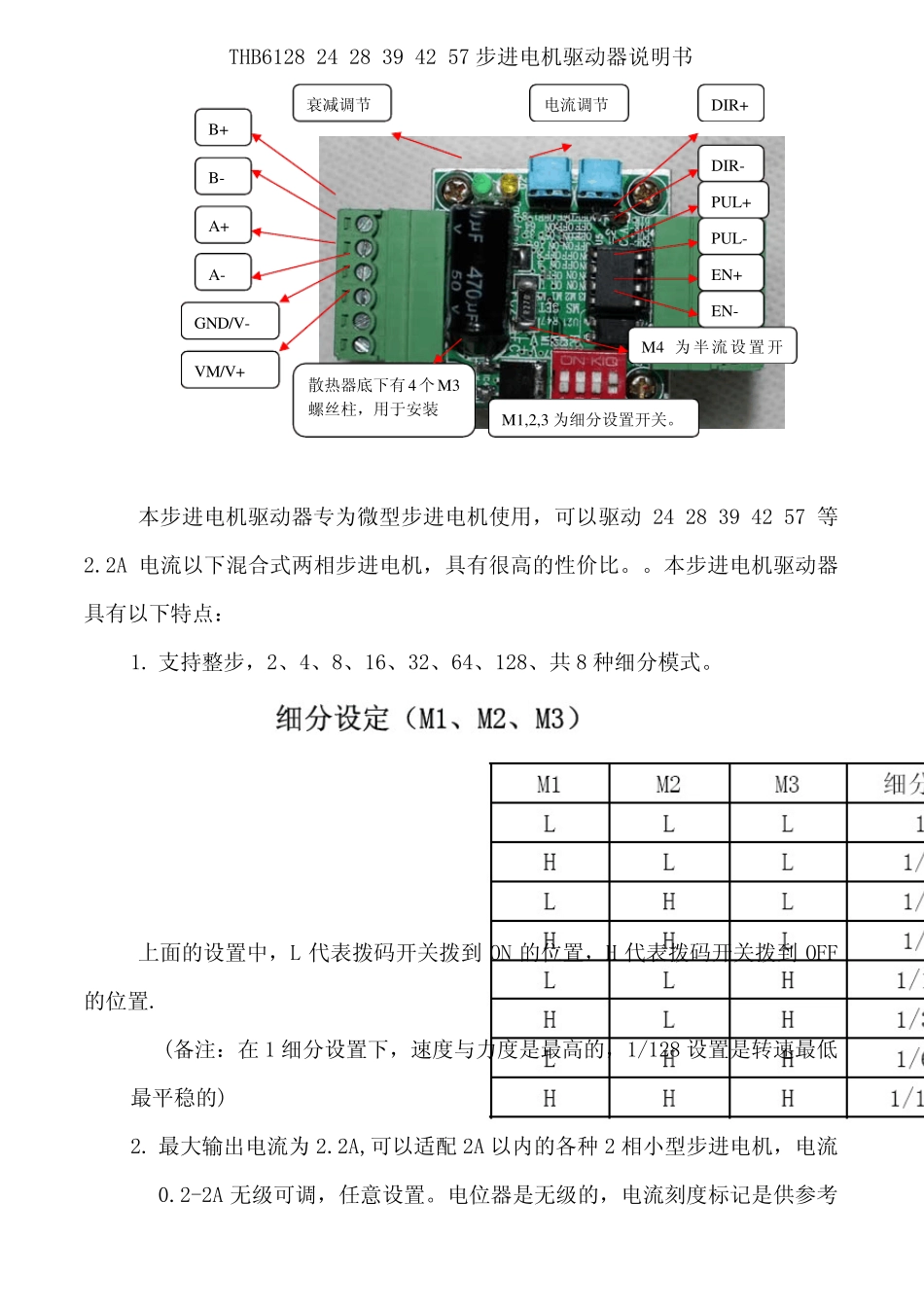

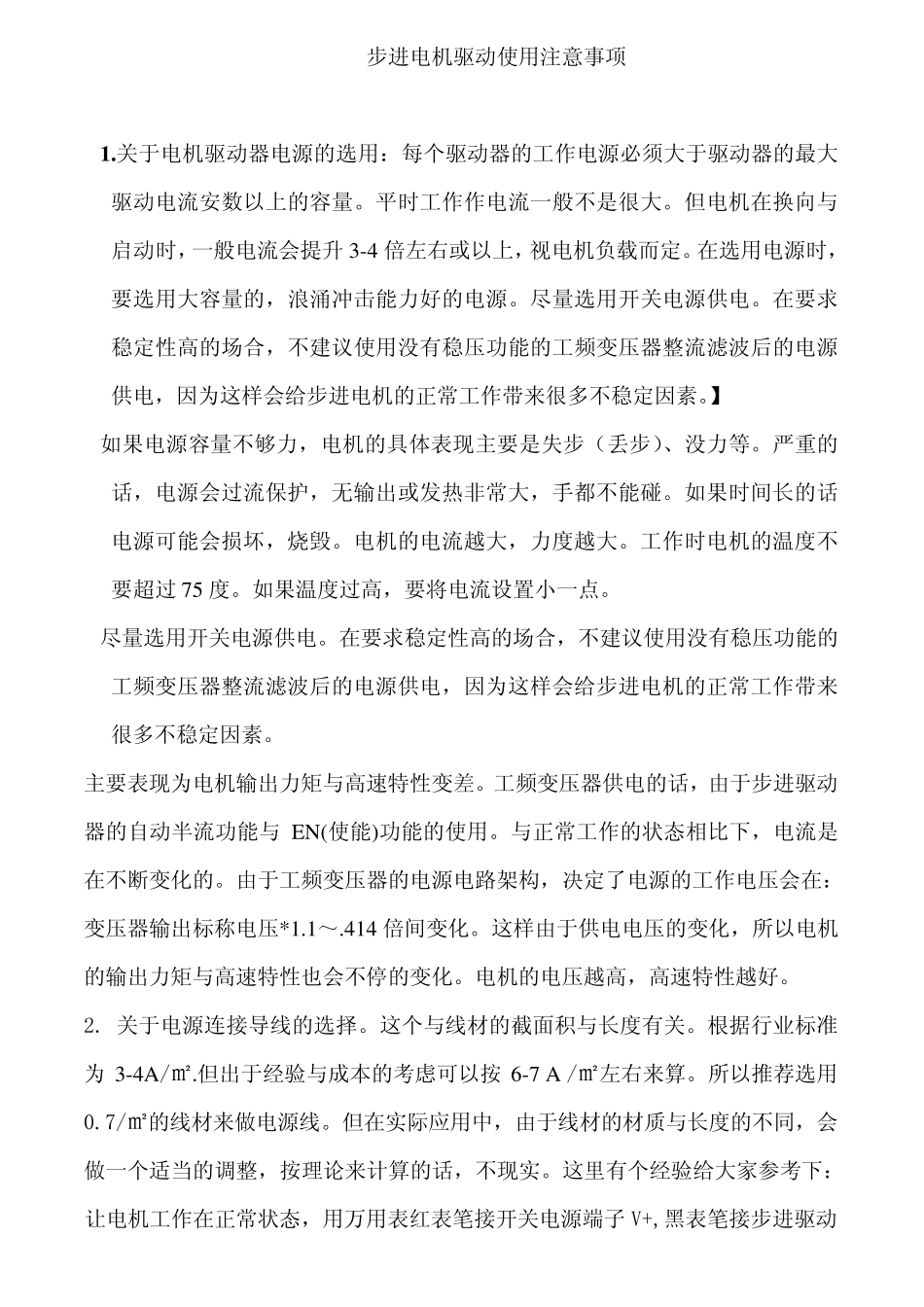

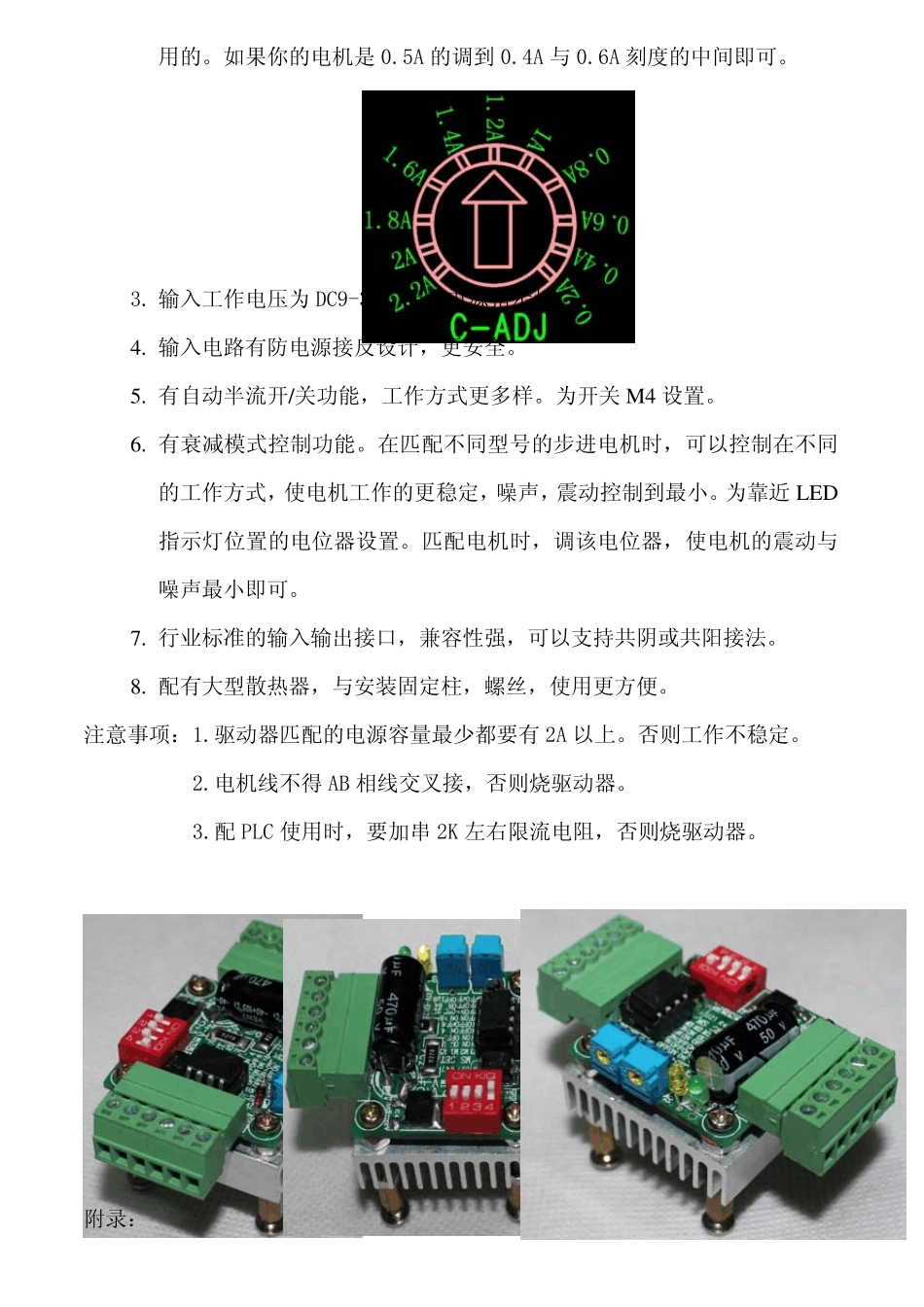

THB6128 24 28 39 42 57 步进电机驱动器说明书 本步进电机驱动器专为微型步进电机使用，可以驱动24 28 39 42 57 等2.2A 电流以下混合式两相步进电机，具有很高的性价比。。本步进电机驱动器具有以下特点： 1. 支持整步，2、4、8、16、32、64、128、共 8 种细分模式。 上面的设置中，L 代表拨码开关拨到 ON 的位置，H 代表拨码开关拨到 OFF的位置. (备注：在 1 细分设置下，速度与力度是最高的，1/128 设置是转速最低最平稳的) 2. 最大输出电流为2.2A,可以适配 2A 以内的各种 2 相小型步进电机，电流0.2-2A 无级可调，任意设置。电位器是无级的，电流刻度标记是供参考GND/V- VM/V+ B+ B- A- A+ 衰减调节 电流调节 散热器底下有4 个M3螺丝柱，用于安装 M1,2,3 为细分设置开关。 M4 为半流设置开DIR+ DIR- PUL+PUL- EN- EN+ 用的。如果你的电机是 0.5A 的调到 0.4A 与 0.6A 刻度的中间即可。 3. 输入工作电压为 DC9-32V.配有电源指示灯。 4. 输入电路有防电源接反设计，更安全。 5. 有自动半流开/关功能，工作方式更多样。为开关 M 4 设置。 6. 有衰减模式控制功能。在匹配不同型号的步进电机时，可以控制在不同的工作方式，使电机工作的更稳定，噪声，震动控制到最小。为靠近 LED指示灯位置的电位器设置。匹配电机时，调该电位器，使电机的震动与噪声最小即可。 7. 行业标准的输入输出接口，兼容性强，可以支持共阴或共阳接法。 8. 配有大型散热器，与安装固定柱，螺丝，使用更方便。 注意事项：1.驱动器匹配的电源容量最少都要有 2A 以上。否则工作不稳定。 2.电机线不得 AB 相线交叉接，否则烧驱动器。 3.配 PLC 使用时，要加串 2K 左右限流电阻，否则烧驱动器。 附录： 步进电机驱动使用注意事项 1 .关于电机驱动器电源的选用：每个驱动器的工作电源必须大于驱动器的最大驱动电流安数以上的容量。平时工作作电流一般不是很大。但电机在换向与启动时，一般电流会提升3-4 倍左右或以上，视电机负载而定。在选用电源时，要选用大容量的，浪涌冲击能力好的电源。尽量选用开关电源供电。在要求稳定性高的场合，不建议使用没有稳压功能的工频变压器整流滤波后的电源供电，因为这样会给步进电机的正常工作带来很多不稳定因素。】 如果电源容量不够力，电机的具体表现主要是失步（丢步）、没力等。严重的话，电源会过流保护，无输出或发热非常大，手都不能...
