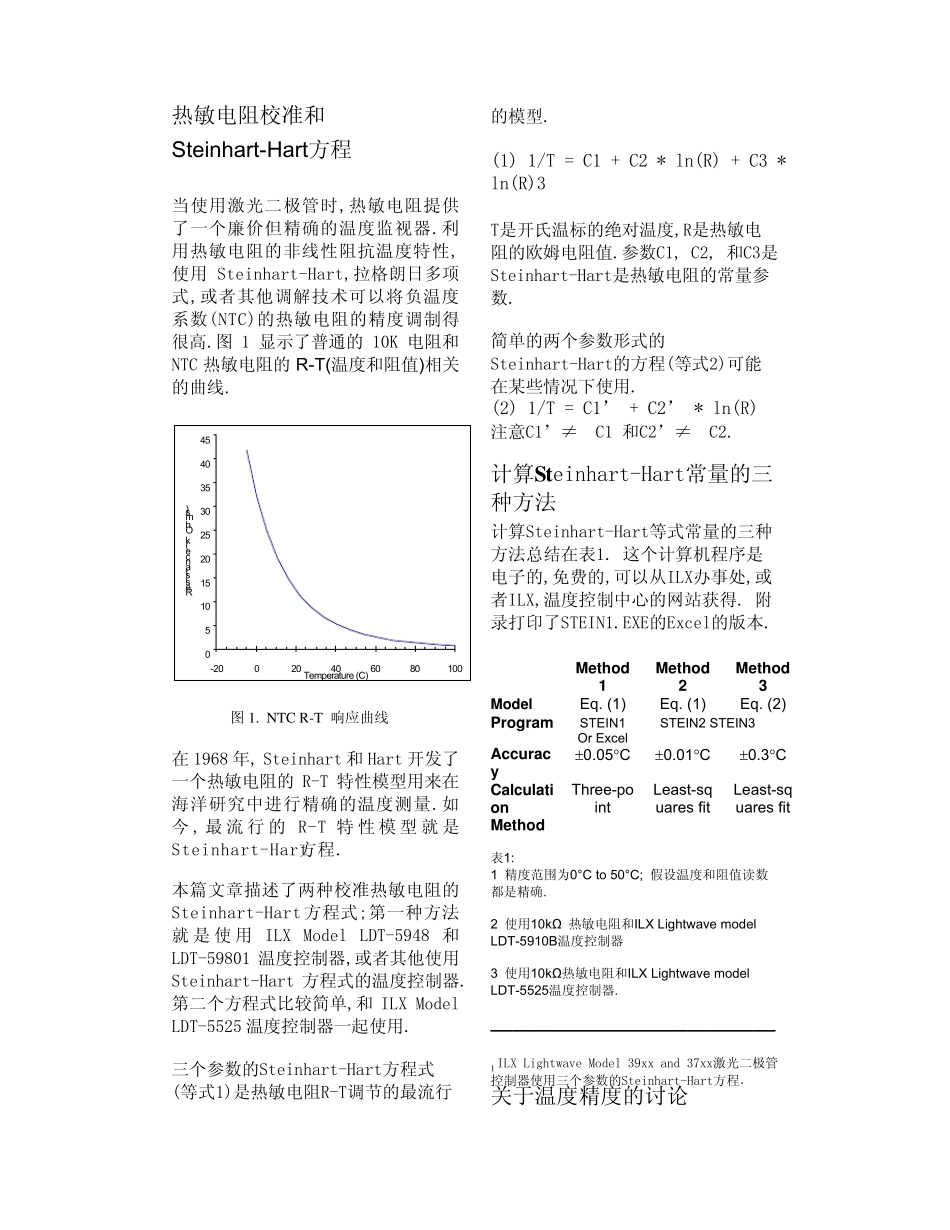

#4 热敏电阻校准和Steinhart-Hart方程 热 敏 电 阻 校 准 和Steinhart-Hart方 程 当 使 用 激 光 二 极 管 时 ,热 敏 电 阻 提 供了 一 个 廉 价 但 精 确 的 温 度 监 视 器 .利用 热 敏 电 阻 的 非 线 性 阻 抗 温 度 特 性 ,使 用Steinhart-Hart,拉 格 朗 日 多 项式 ,或 者 其 他 调 解 技 术 可 以 将 负 温 度系 数 (NTC)的 热 敏 电 阻 的 精 度 调 制 得很 高 .图1 显 示 了 普 通 的10K 电 阻 和NTC 热 敏 电 阻 的 R-T(温 度 和 阻 值 )相 关的 曲 线 . 图 1. NTC R-T 响 应 曲 线 在 1968 年 , Steinhart 和 Hart 开 发 了 一 个 热 敏 电 阻 的R-T 特 性 模 型 用 来 在海 洋 研 究 中 进 行 精 确 的 温 度 测 量 .如今 , 最 流 行 的R-T 特 性 模 型 就 是Steinhart-Hart方 程 . 本 篇 文 章 描 述 了 两 种 校 准 热 敏 电 阻 的Steinhart-Hart 方 程 式 ;第 一 种 方 法就 是 使 用ILX Model LDT-5948 和LDT-59801 温 度 控 制 器 ,或 者 其 他 使 用Steinhart-Hart 方 程 式 的 温 度 控 制 器 .第 二 个 方 程 式 比 较 简 单 ,和ILX Model LDT-5525 温 度 控 制 器 一 起 使 用 . 三 个 参 数 的 Steinhart-Hart方 程 式(等 式 1)是 热 敏 电 阻 R-T调 节 的 最 流 行的 模 型 . (1) 1/T = C1 + C2 * ln(R) + C3 * ln(R)3 T是 开 氏 温 标 的 绝 对 温 度 ,R是 热 敏 电阻 的 欧 姆 电 阻 值 .参 数 C1, C2, 和 C3是Steinhart-Hart是 热 敏 电 阻 的 常 量 参数 . 简 单 的 两 个 参 数 形 式 的Steinhart-Hart的 方 程 (等 式 2)可 能在 某 些情况下使 用 . (2) 1/T = C1’ + C2’ * ln(R) 注意C1’≠C1 和 C2’≠C2. 计算Steinhart-Hart常 量 的 三种 方 法 计算Steinhart-Hart等 式 常 量 的 三 种方 法 总结在 表1. 这个 计算机程 序是电 子的 ,免费的 ,可 以 从ILX办事处,或者 ILX,温 度 控 制 中 心的 网站获得 . 附录打印了 STEIN1.EXE的 Excel的 版 本 . Method 1 Method 2 Method 3 Model Eq....
