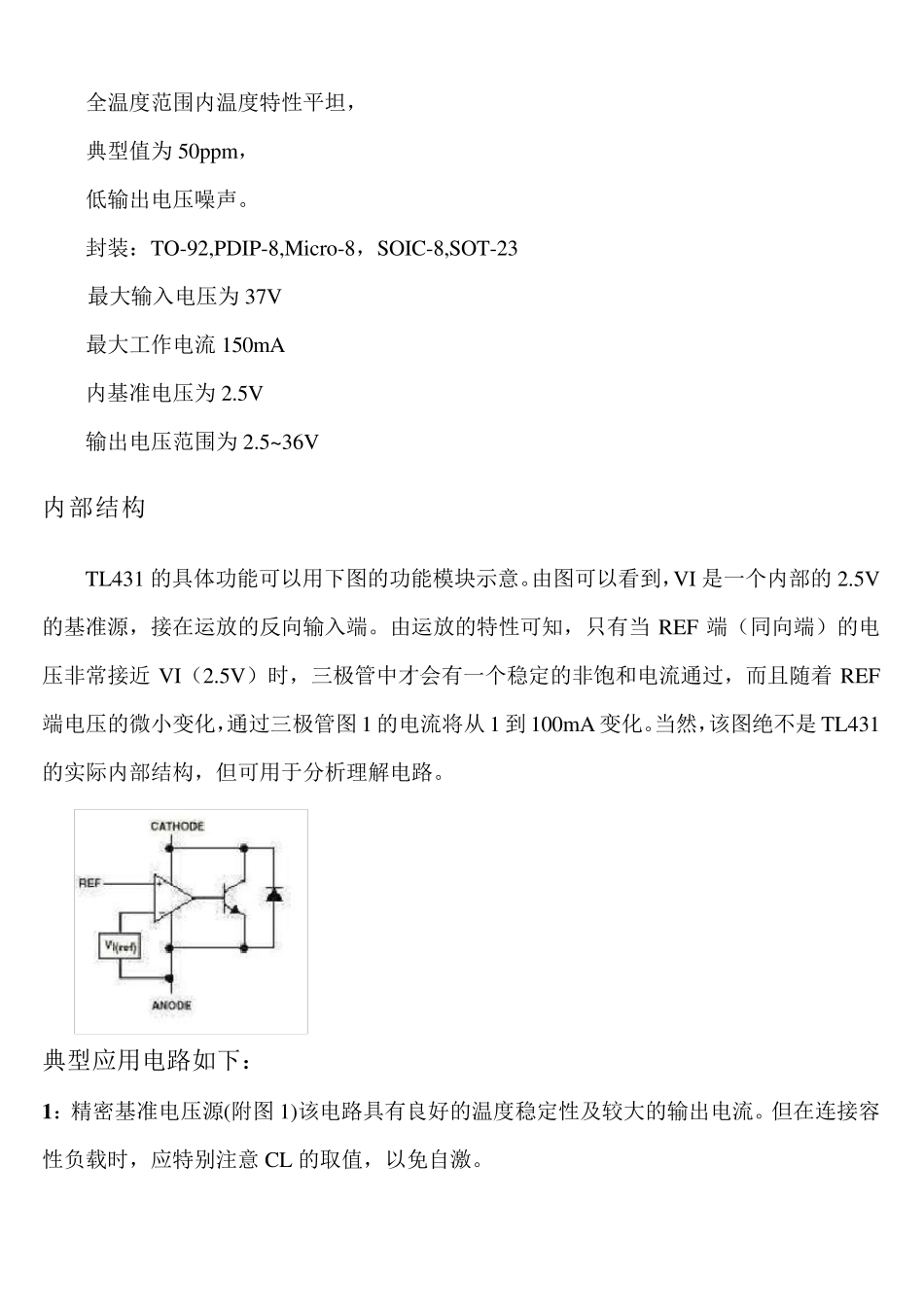

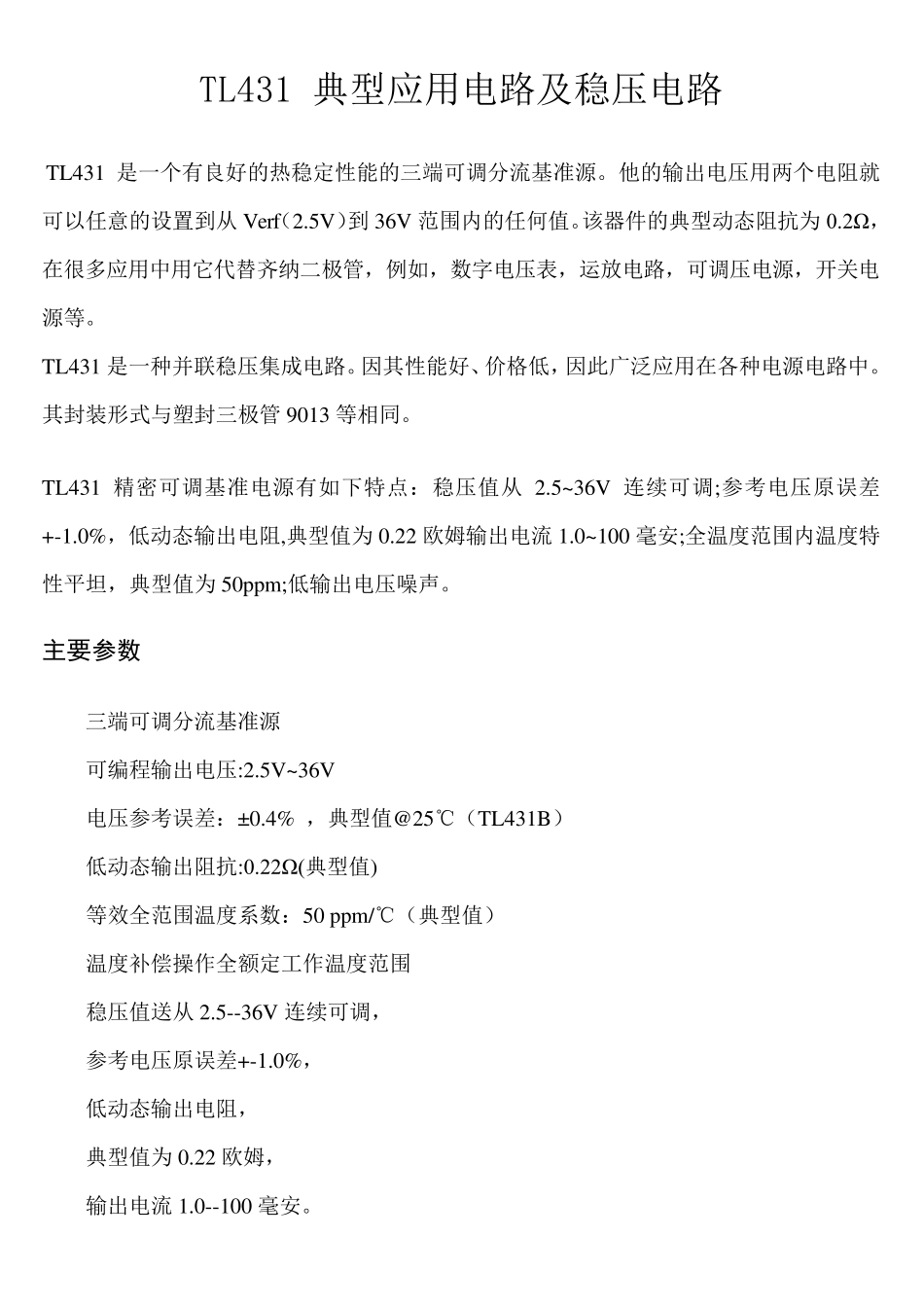

TL431 典 型 应 用 电 路 及 稳 压 电 路 TL431 是 一 个 有 良 好 的 热 稳 定 性 能 的 三 端 可 调 分 流 基 准 源 。 他 的 输 出 电 压 用 两 个 电 阻 就可 以 任 意 的 设 置 到 从 Verf（ 2.5V）到 36V 范 围 内 的 任 何 值 。该 器 件 的 典 型 动 态 阻 抗 为 0.2Ω ，在 很 多 应 用 中 用 它 代 替 齐 纳 二 极 管 ， 例 如 ， 数 字 电 压 表 ， 运 放 电 路 ， 可 调 压 电 源 ， 开 关 电源 等 。 TL431 是 一 种 并 联 稳 压 集 成 电 路 。 因 其 性 能 好 、 价 格 低 ， 因 此 广 泛 应 用 在 各 种 电 源 电 路 中 。其 封 装 形 式 与 塑 封 三 极 管 9013 等 相 同 。 TL431 精 密 可 调 基 准 电 源 有 如 下 特 点 ： 稳 压 值 从2.5~36V 连 续 可 调 ;参 考 电 压 原 误 差+-1.0%， 低 动 态 输 出 电 阻 ,典 型 值 为 0.22 欧 姆 输 出 电 流 1.0~100 毫 安 ;全 温 度 范 围 内 温 度 特性 平 坦 ， 典 型 值 为 50ppm;低 输 出 电 压 噪 声 。 主要参数 三 端 可 调 分 流 基 准 源 可 编 程输 出 电 压 :2.5V~36V 电 压 参 考 误 差 ： ±0.4% ， 典 型 值 @25℃（ TL431B） 低 动 态 输 出 阻 抗 :0.22Ω (典 型 值 ) 等 效全 范 围 温 度 系数 ： 50 ppm/℃（ 典 型 值 ） 温 度 补偿操作全 额定 工作温 度 范 围 稳 压 值 送从 2.5--36V 连 续 可 调 ， 参 考 电 压 原 误 差 +-1.0%， 低 动 态 输 出 电 阻 ， 典 型 值 为 0.22 欧 姆 ， 输 出 电 流 1.0--100 毫 安 。 全温度范围内温度特性平坦， 典型值为50ppm， 低输出电压噪声。 封装：TO-92,PDIP-8,Micro-8，SOIC-8,SOT-23 最大输入电压为37V 最大工作电流 150mA 内基准电压为2.5V 输出电压范围为2.5~ 36V 内部结构 TL431 的具体功能可以用下图的功能模块示意。由图可以看到，VI 是一个内部的 2.5V的基准源，接在运放的反向输入端。由运放的特性可知，只有当 REF 端（同向端）的电压非常接近 VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随...
