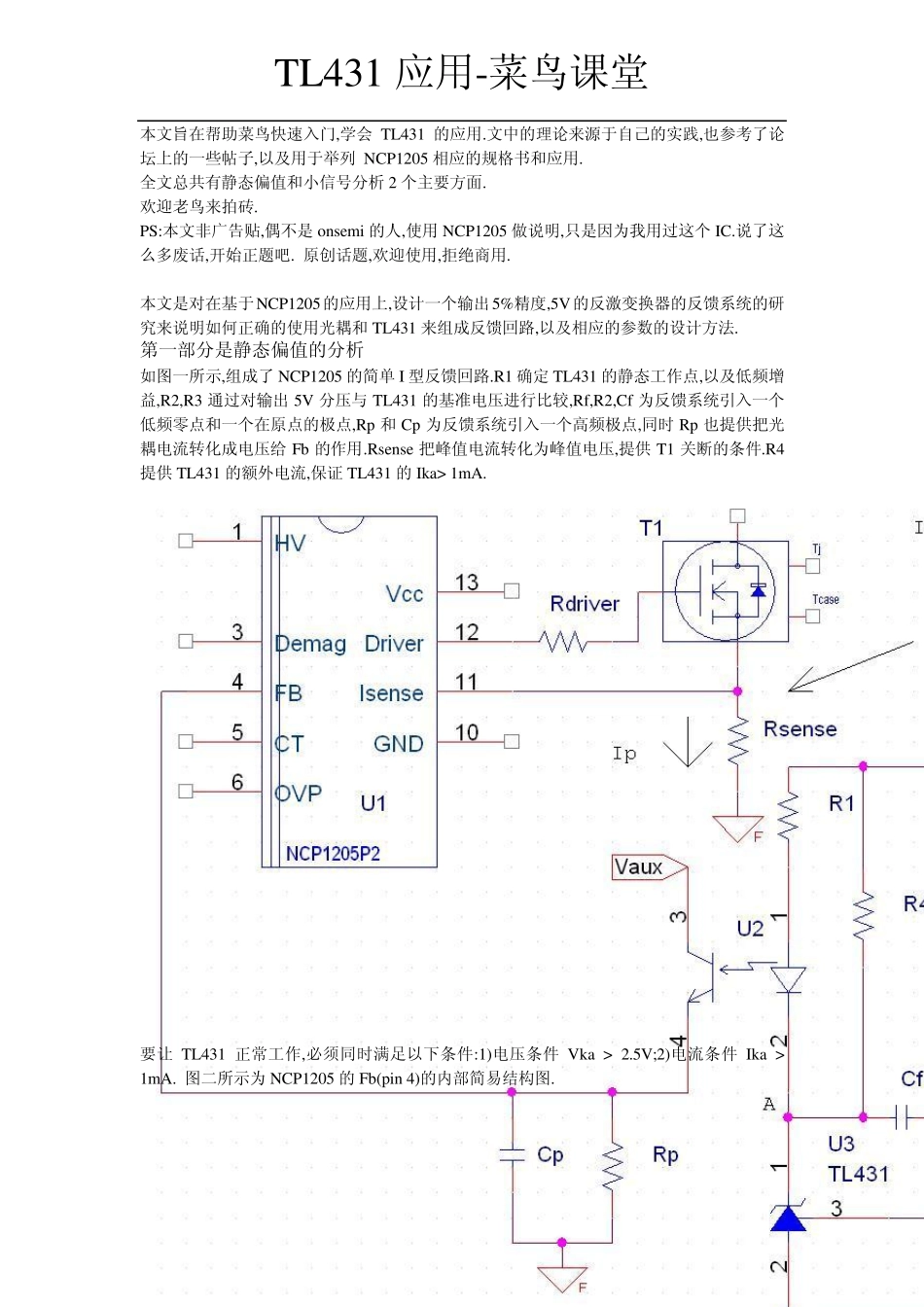

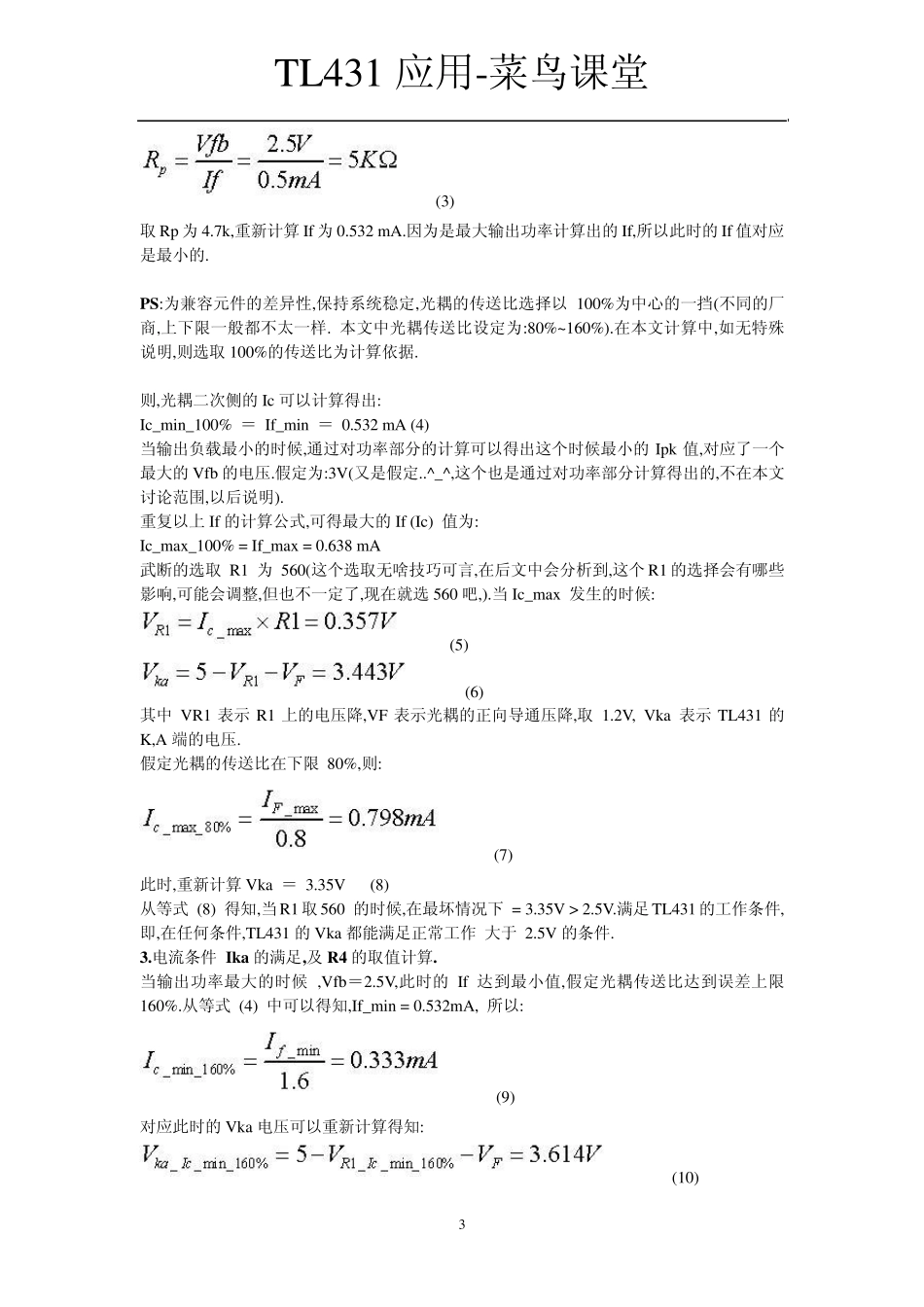

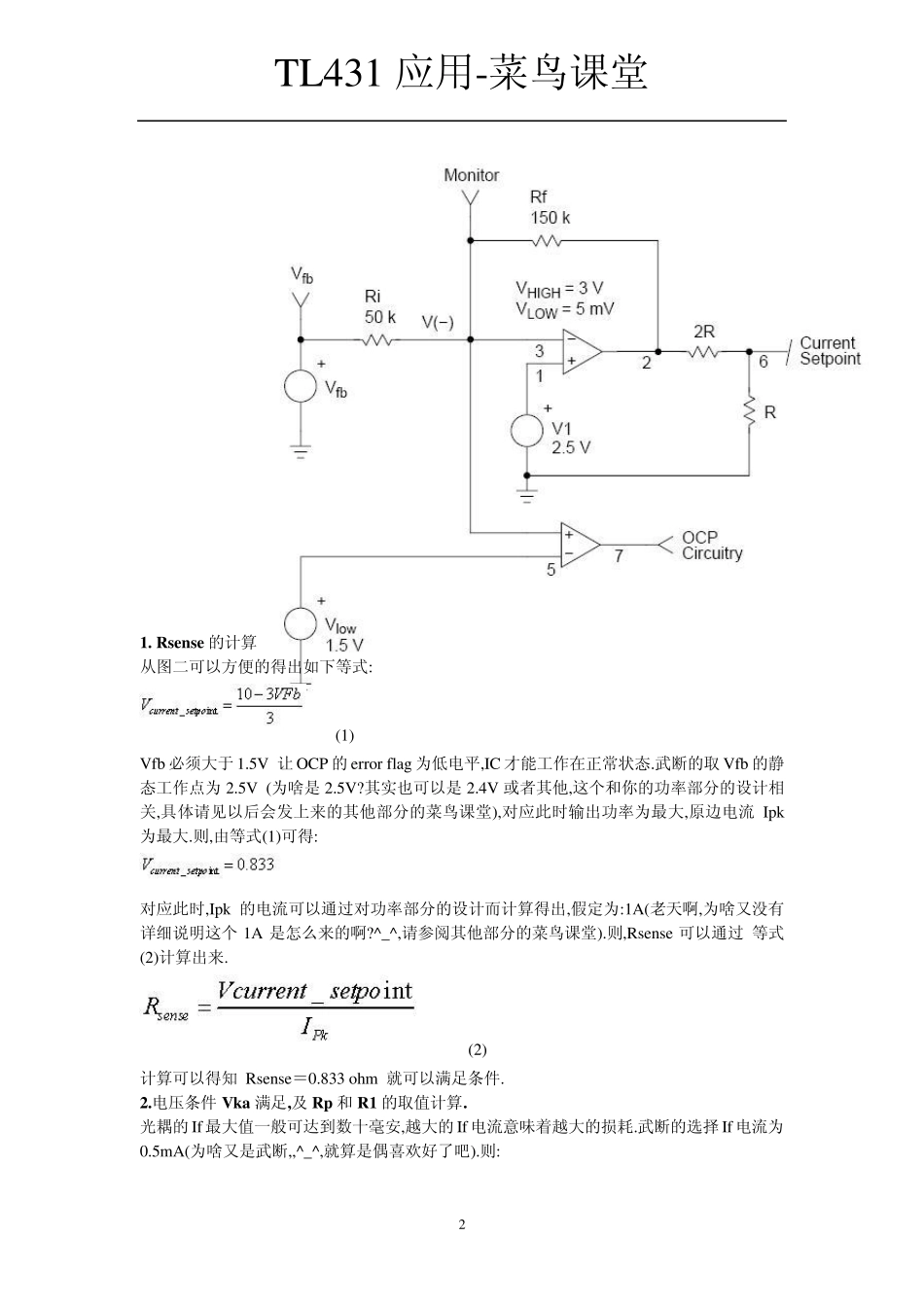

TL431 应用-菜鸟课堂 1 本文旨在帮助菜鸟快速入门,学会TL431 的应用.文中的理论来源于自己的实践,也参考了论坛上的一些帖子,以及用于举列 NCP1205 相应的规格书和应用. 全文总共有静态偏值和小信号分析 2 个主要方面. 欢迎老鸟来拍砖. PS:本文非广告贴,偶不是 onsemi 的人,使用NCP1205 做说明,只是因为我用过这个 IC.说了这么多废话,开始正题吧. 原创话题,欢迎使用,拒绝商用. 本文是对在基于NCP1205的应用上,设计一个输出5%精度,5V的反激变换器的反馈系统的研究来说明如何正确的使用光耦和 TL431 来组成反馈回路,以及相应的参数的设计方法. 第一部分是静态偏值的分析 如图一所示,组成了NCP1205 的简单 I 型反馈回路.R1 确定 TL431 的静态工作点,以及低频增益,R2,R3 通过对输出 5V 分压与 TL431 的基准电压进行比较,Rf,R2,Cf 为反馈系统引入一个低频零点和一个在原点的极点,Rp 和 Cp 为反馈系统引入一个高频极点,同时 Rp 也提供把光耦电流转化成电压给 Fb 的作用.Rsense 把峰值电流转化为峰值电压,提供 T1 关断的条件.R4提供 TL431 的额外电流,保证 TL431 的Ika> 1mA. 要让 TL431 正常工作,必须同时满足以下条件:1)电压条件 Vka > 2.5V;2)电流条件 Ika > 1mA. 图二所示为 NCP1205 的Fb(pin 4)的内部简易结构图. TL431 应用-菜鸟课堂 2 1. Rsense 的计算 从图二可以方便的得出如下等式: (1) Vfb 必须大于1.5V 让OCP 的error flag 为低电平,IC 才能工作在正常状态.武断的取Vfb 的静态工作点为2.5V (为啥是2.5V?其实也可以是2.4V 或者其他,这个和你的功率部分的设计相关,具体请见以后会发上来的其他部分的菜鸟课堂),对应此时输出功率为最大,原边电流Ipk为最大.则,由等式(1)可得: 对应此时,Ipk 的电流可以通过对功率部分的设计而计算得出,假定为:1A(老天啊,为啥又没有详细说明这个1A 是怎么来的啊?^_^,请参阅其他部分的菜鸟课堂).则,Rsense 可以通过 等式 (2)计算出来. (2) 计算可以得知 Rsense＝0.833 ohm 就可以满足条件. 2.电压条件Vka 满足,及Rp 和R1 的取值计算. 光耦的If 最大值一般可达到数十毫安,越大的If 电流意味着越大的损耗.武断的选择 If 电流为0.5mA(为啥又是武断,,^_^,就算是偶喜欢好了吧).则: TL431 应用-菜鸟课堂 3 (3) 取Rp 为4.7k,重新计算If 为0.532 mA.因为是最大输出功率计算出的If,所以此时的If 值对应是最小的....
