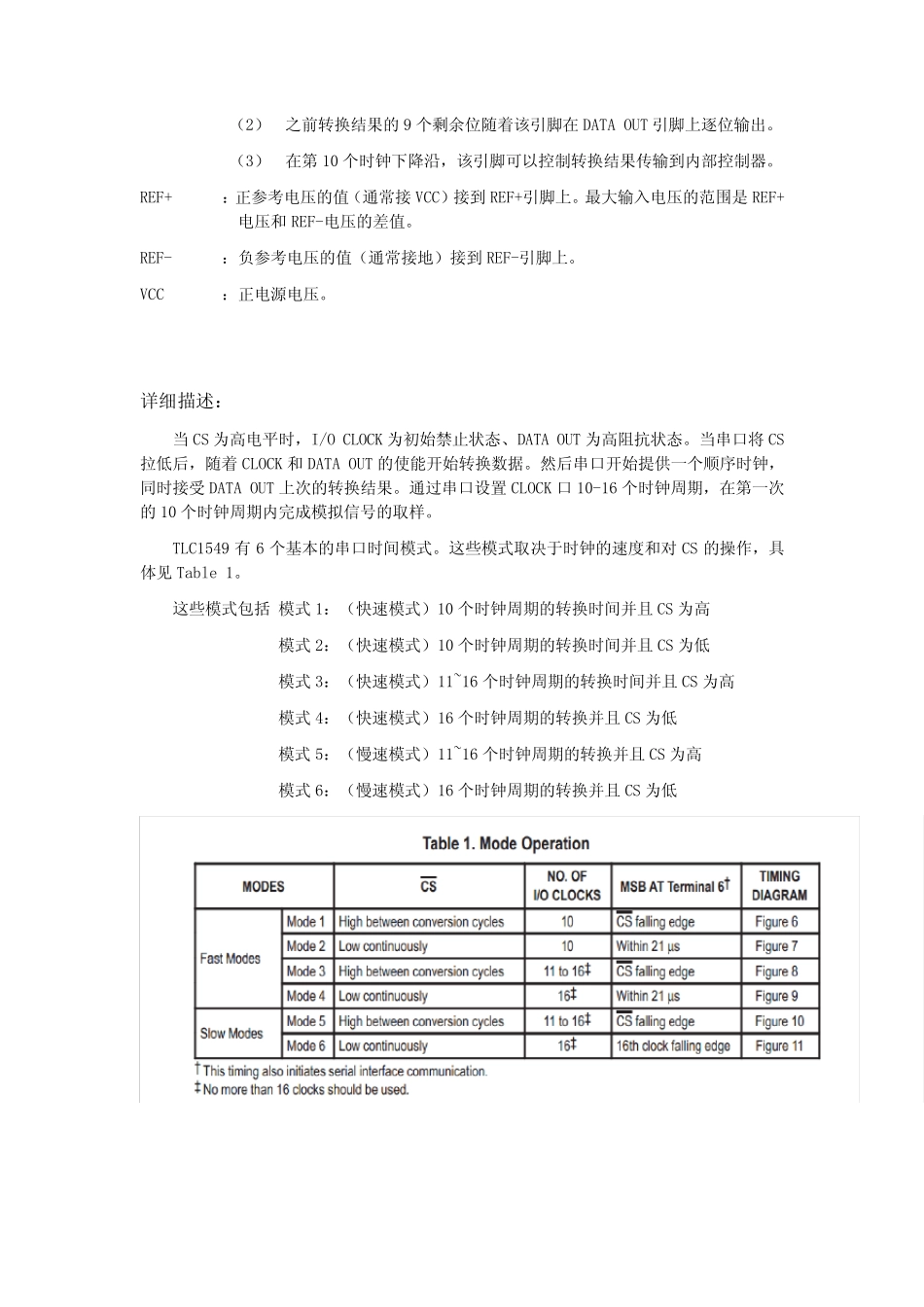

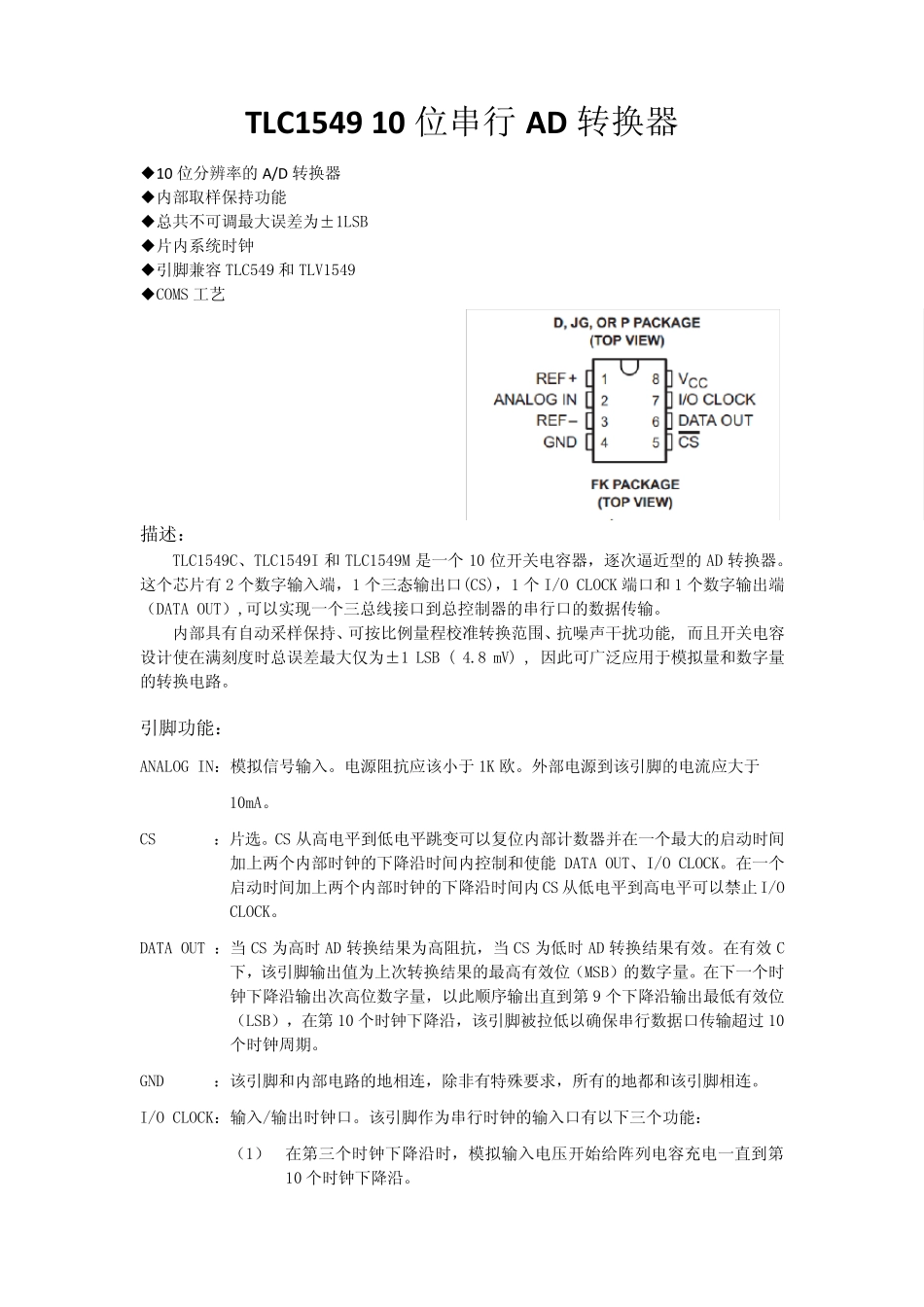

TLC1549 10 位串行AD 转换器 ◆10 位分辨率的A/D 转换器 ◆内部取样保持功能 ◆总共不可调最大误差为±1LSB ◆片内系统时钟 ◆引脚兼容 TLC549 和 TLV1549 ◆COMS 工艺 描述： TLC1549C、TLC1549I 和 TLC1549M 是一个 10 位开关电容器，逐次逼近型的AD 转换器。这个芯片有 2 个数字输入端，1 个三态输出口(CS)，1 个 I/O CLOCK 端口和 1 个数字输出端（DATA OUT）,可以实现一个三总线接口到总控制器的串行口的数据传输。 内部具有自动采样保持、可按比例量程校准转换范围、抗噪声干扰功能, 而且开关电容设计使在满刻度时总误差最大仅为±1 LSB ( 4.8 mV) , 因此可广泛应用于模拟量和数字量的转换电路。 引脚功能： ANALOG IN：模拟信号输入。电源阻抗应该小于 1K 欧。外部电源到该引脚的电流应大于 10mA。 CS ：片选。CS 从高电平到低电平跳变可以复位内部计数器并在一个最大的启动时间加上两个内部时钟的下降沿时间内控制和使能DATA OUT、I/O CLOCK。在一个启动时间加上两个内部时钟的下降沿时间内CS 从低电平到高电平可以禁止I/O CLOCK。 DATA OUT ：当CS 为高时 AD 转换结果为高阻抗，当CS 为低时 AD 转换结果有效。在有效C下，该引脚输出值为上次转换结果的最高有效位（MSB）的数字量。在下一个时钟下降沿输出次高位数字量，以此顺序输出直到第9 个下降沿输出最低有效位（LSB），在第10 个时钟下降沿，该引脚被拉低以确 保串行数据口传输超 过 10个时钟周 期 。 GND ：该引脚和内部电路的地 相 连 ，除 非 有特 殊 要 求 ，所 有的地 都 和该引脚相 连 。 I/O CLOCK：输入/输出时钟口。该引脚作 为串行时钟的输入口有以下三个功能： （1） 在第三个时钟下降沿时，模拟输入电压 开始 给 阵 列 电容充 电一直到第10 个时钟下降沿。 （2） 之前转换结果的9 个剩余位随着该引脚在DATA OUT 引脚上逐位输出。 （3） 在第10 个时钟下降沿，该引脚可以控制转换结果传输到内部控制器。 REF+ ：正参考电压的值（通常接VCC）接到REF+引脚上。最大输入电压的范围是REF+电压和REF-电压的差值。 REF- ：负参考电压的值（通常接地）接到REF-引脚上。 VCC ：正电源电压。 详细描述： 当CS 为高电平时，I/O CLOCK 为初始禁止状态、DATA OUT 为高阻抗状态。当串口将 CS拉低后，随着CLOCK 和DATA OUT 的使能开始转换数据。然后串口...
