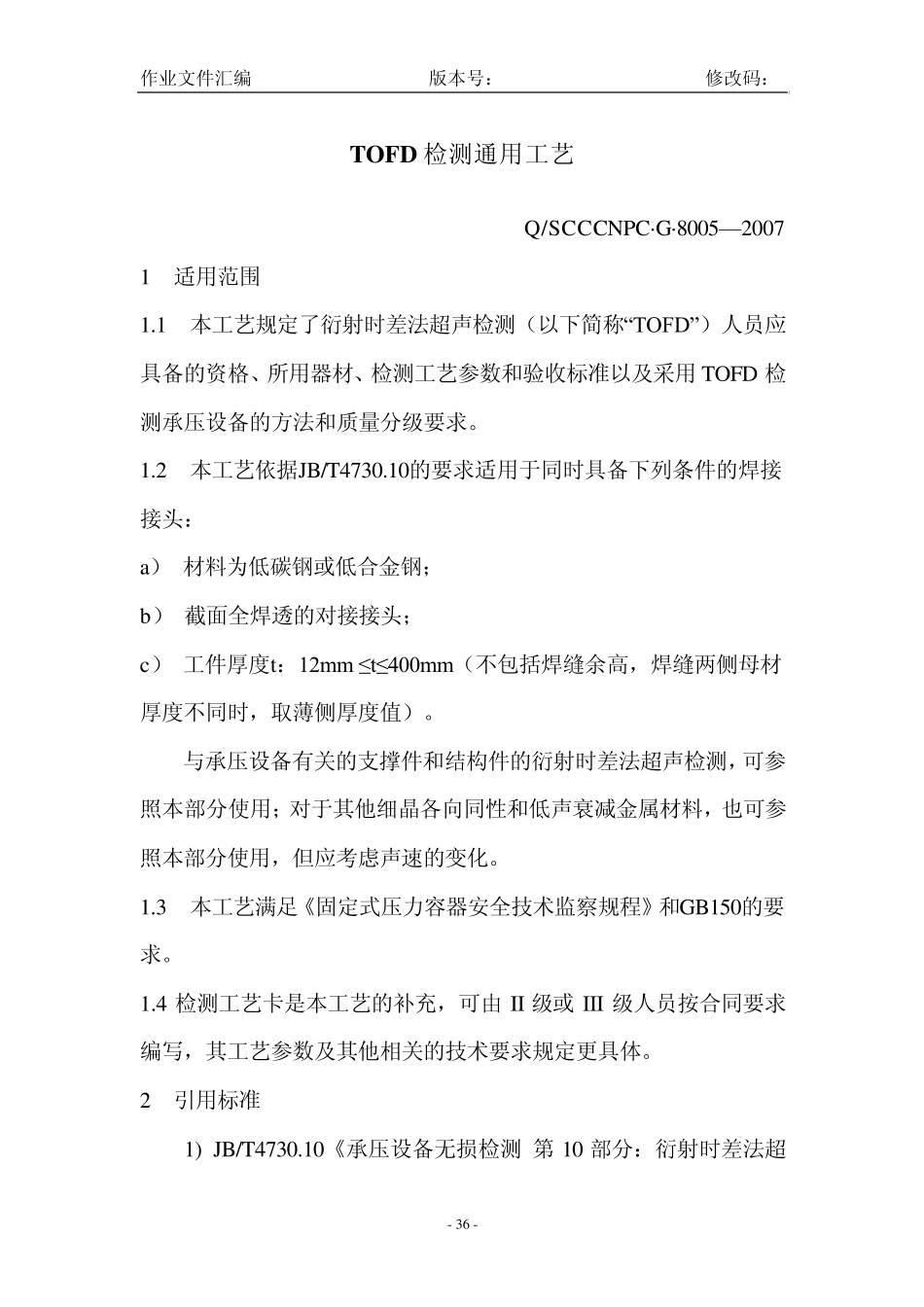

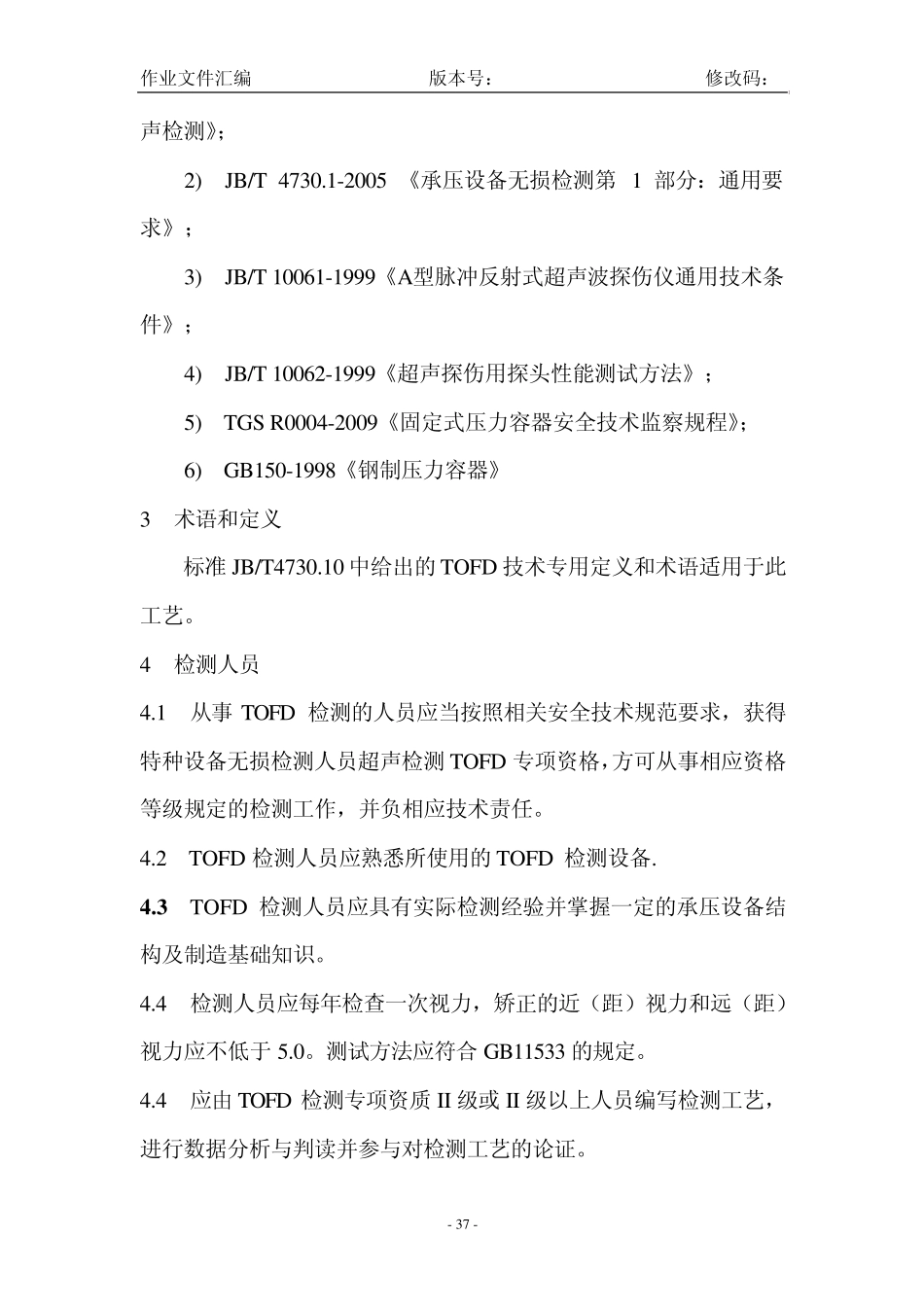

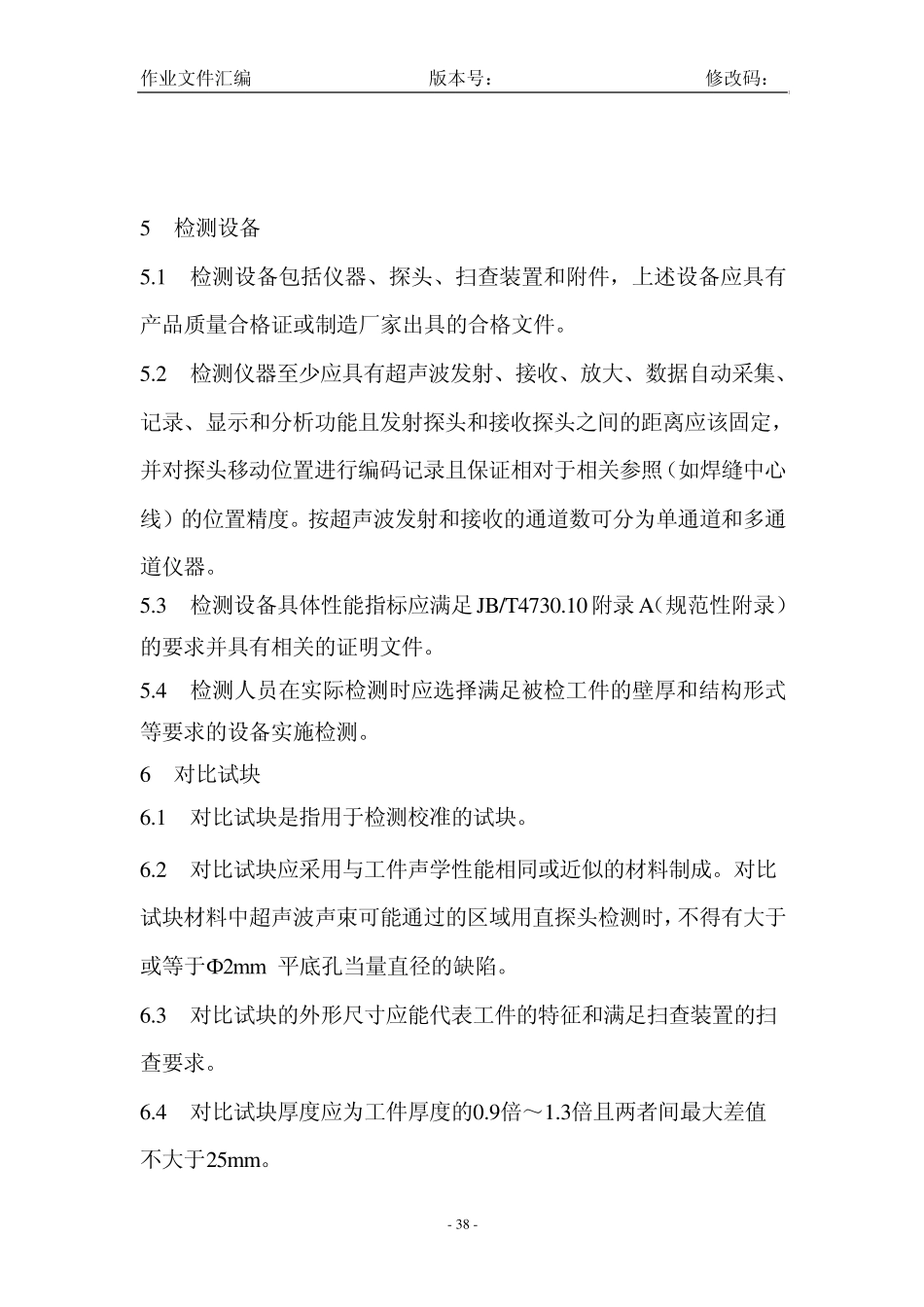

作业文件汇编 版本号：B 修改码：0 - 36 - TOFD 检测通用工艺 Q/SCC·CNPC·G·8005—2007 1 适用范围 1.1 本工艺规定了衍射时差法超声检测（以下简称“TOFD”）人员应具备的资格、所用器材、检测工艺参数和验收标准以及采用TOFD 检测承压设备的方法和质量分级要求。 1.2 本工艺依据JB/T4730.10的要求适用于同时具备下列条件的焊接接头： a） 材料为低碳钢或低合金钢； b） 截面全焊透的对接接头； c） 工件厚度t：12mm ≤t≤400mm（不包括焊缝余高，焊缝两侧母材厚度不同时，取薄侧厚度值）。 与承压设备有关的支撑件和结构件的衍射时差法超声检测，可参照本部分使用；对于其他细晶各向同性和低声衰减金属材料，也可参照本部分使用，但应考虑声速的变化。 1.3 本工艺满足《固定式压力容器安全技术监察规程》和GB150的要求。 1.4 检测工艺卡是本工艺的补充，可由 II 级或 III 级人员按合同要求编写，其工艺参数及其他相关的技术要求规定更具体。 2 引用标准 1) JB/T4730.10《承压设备无损检测 第 10 部分：衍射时差法超作业文件汇编 版本号：B 修改码：0 - 37 - 声检测》； 2) JB/T 4730.1-2005 《承压设备无损检测第 1 部分：通用要求》； 3) JB/T 10061-1999《A型脉冲反射式超声波探伤仪通用技术条件》； 4) JB/T 10062-1999《超声探伤用探头性能测试方法》； 5) TGS R0004-2009《固定式压力容器安全技术监察规程》； 6) GB150-1998《钢制压力容器》 3 术语和定义 标准JB/T4730.10 中给出的TOFD 技术专用定义和术语适用于此工艺。 4 检测人员 4.1 从事 TOFD 检测的人员应当按照相关安全技术规范要求，获得特种设备无损检测人员超声检测TOFD 专项资格，方可从事相应资格等级规定的检测工作，并负相应技术责任。 4.2 TOFD 检测人员应熟悉所使用的TOFD 检测设备. 4 .3 TOFD 检测人员应具有实际检测经验并掌握一定的承压设备结构及制造基础知识。 4.4 检测人员应每年检查一次视力，矫正的近（距）视力和远（距）视力应不低于5.0。测试方法应符合 GB11533 的规定。 4.4 应由 TOFD 检测专项资质 II 级或 II 级以上人员编写检测工艺，进行数据分析与判读并参与对检测工艺的论证。 作业文件汇编 版本号：B 修改码：0 - 38 - 5 检测设备 5.1 检测设备包括仪器、探头、扫查装置和附件，上述设备应具有产品质量合格证或制造厂家出具的合格文件。 ...
