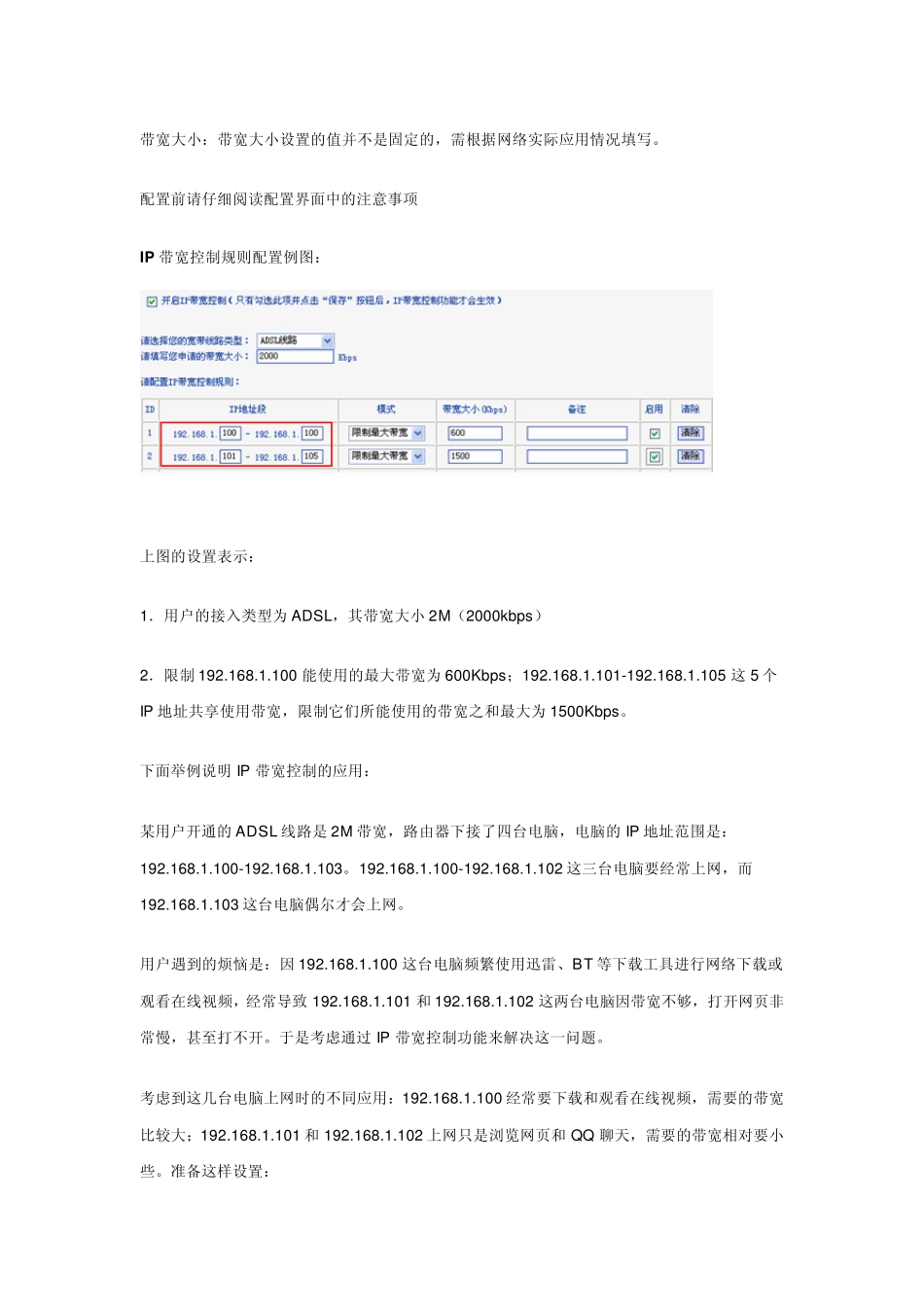

SOHO 级路由器应用(一)—IP带宽限制应用举例 IP 带宽控制功能可实现对带宽资源进行分配和限制,是网络带宽资源得到更有效合理的利用,从而解决因带宽分配不足带来的问题。 下面以TL-R860+为例介绍IP 带宽控制的设置。 IP带宽控制界面: 线路类型:ADSL 或者是以太网接入,请按照您的实际情况填写线路类型以及带宽大小 IP 地址段:填写IP 地址段时,既可以设置为单个IP 地址,也可以设置为一个IP 地址段,当设置为一个IP 地址段时,意味着该地址段中的所有IP 地址将共享使用其后设置的带宽大小,它们能使用的总带宽受后面设置的模式及带宽大小的约束。 模式:有两个选择模式:保障最小带宽、限制最大带宽,在设置时推荐使用限制最大带宽的模式。 带宽大小:带宽大小设置的值并不是固定的,需根据网络实际应用情况填写。 配置前请仔细阅读配置界面中的注意事项 IP 带宽控制规则配置例图: 上图的设置表示: 1.用户的接入类型为ADSL,其带宽大小2M(2000kbps) 2.限制192.168.1.100 能使用的最大带宽为600Kbps;192.168.1.101-192.168.1.105 这5 个IP 地址共享使用带宽,限制它们所能使用的带宽之和最大为1500Kbps。 下面举例说明IP 带宽控制的应用: 某用户开通的ADSL 线路是2M 带宽,路由器下接了四台电脑,电脑的IP 地址范围是:192.168.1.100-192.168.1.103。192.168.1.100-192.168.1.102 这三台电脑要经常上网,而192.168.1.103 这台电脑偶尔才会上网。 用户遇到的烦恼是:因192.168.1.100 这台电脑频繁使用迅雷、BT 等下载工具进行网络下载或观看在线视频,经常导致 192.168.1.101 和192.168.1.102 这两台电脑因带宽不够,打开网页非常慢,甚至打不开。于是考虑通过 IP 带宽控制功能来解决这一问题。 考虑到这几台电脑上网时的不同应用:192.168.1.100 经常要下载和观看在线视频,需要的带宽比较大;192.168.1.101 和192.168.1.102 上网只是浏览网页和QQ 聊天,需要的带宽相对要小些。准备这样设置: ① 限制 192.168.1.100 最大使用带宽为 1000Kbps ② 192.168.1.101-192.168.1.102 共享使用带宽,限制共享的带宽最大为 800Kbps ③ 限制 192.168.1.103 最大使用带宽为 300Kbps u 此处要注意:虽然 192.168.1.103 不经常上网,但是也要对它进行设置,因为如果这个 IP 没有被设置它的话,就意味着它将会不受限制地使用线路总带宽,所以在设置 IP 带宽控制时,最好将...
