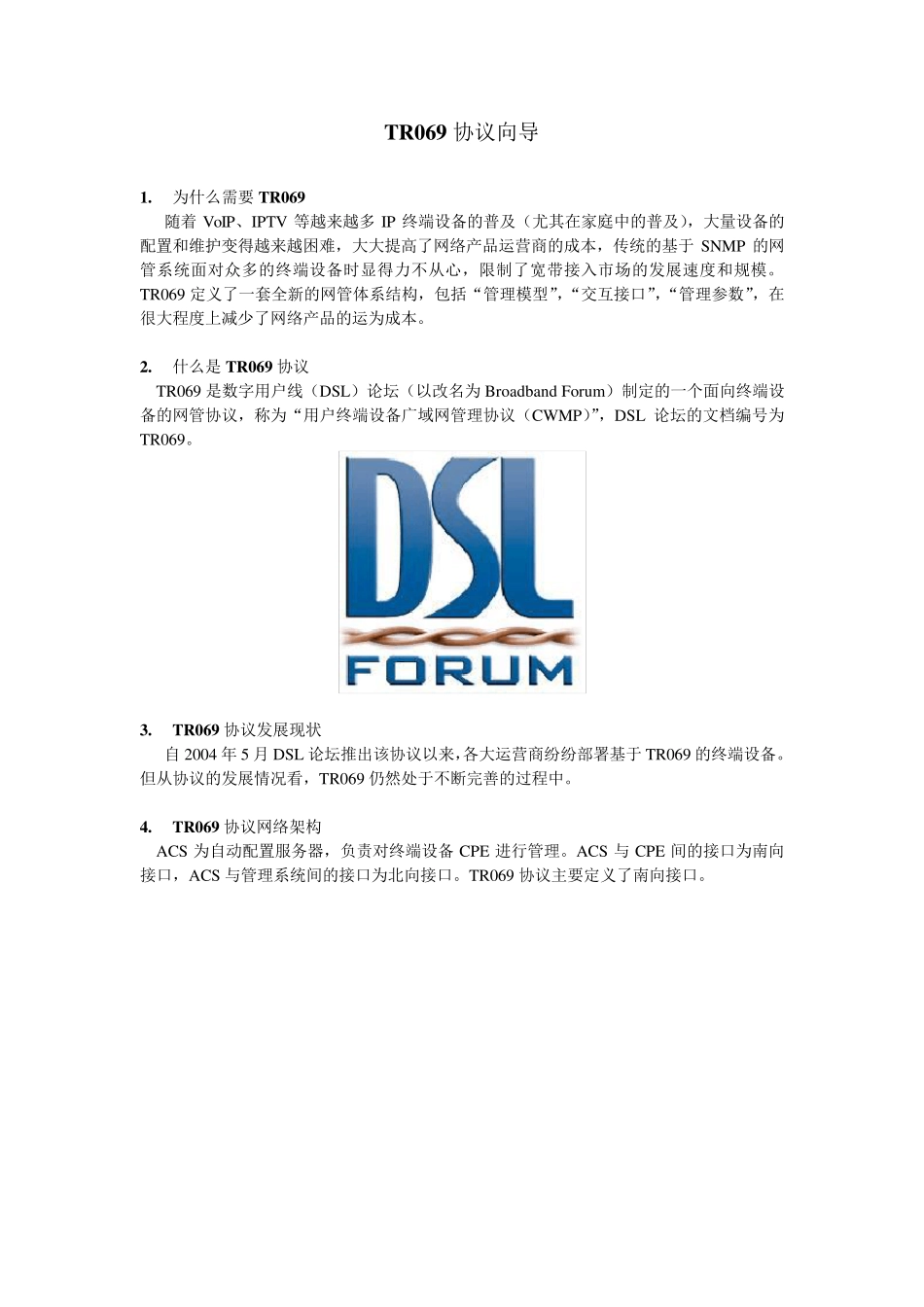

TR069 协议向导 1. 为什么需要TR069 随着VoIP、IPTV 等越来越多IP 终端设备的普及（尤其在家庭中的普及），大量设备的配置和维护变得越来越困难，大大提高了网络产品运营商的成本，传统的基于SNMP 的网管系统面对众多的终端设备时显得力不从心，限制了宽带接入市场的发展速度和规模。TR069 定义了一套全新的网管体系结构，包括“管理模型”，“交互接口”，“管理参数”，在很大程度上减少了网络产品的运为成本。 2. 什么是 TR069 协议 TR069 是数字用户线（DSL）论坛（以改名为Broadband Foru m）制定的一个面向终端设备的网管协议，称为“用户终端设备广域网管理协议（CWMP）”，DSL 论坛的文档编号为TR069。 3. TR069 协议发展现状 自 2004 年 5 月 DSL 论坛推出该协议以来，各大运营商纷纷部署基于TR069 的终端设备。但从协议的发展情况看，TR069 仍然处于不断完善的过程中。 4. TR069 协议网络架构 ACS 为自动配置服务器，负责对终端设备CPE 进行管理。ACS 与 CPE 间的接口为南向接口，ACS 与管理系统间的接口为北向接口。TR069 协议主要定义了南向接口。 5. TR069 的实现（协议栈） 1) TR069 协议基于TCP/IP； 2) 标准的Internet 传输安全协议，SSL3.0 OR TLS1.0 ，使用SSL/TLS 并不强制要求，确保CPE 和ACS 之间基于证书的鉴权 3) ACS 与CPE 间的消息传输使用HTTP1.1 4) 消息的具体内容使用SOAP 包进行封装，SOAP 包是一个包含 SOAP Head（SOAP 头）和 SOAP Body （SOAP 体）组成的XML 文档 5) ACS 与CPE 之间通过TR069 协议特有的RPC 方法进行互操作。 ACS 远程调用CPE 上的RPC 函数，用来对CPE 进行管理如：设置CPE 参数、获取 CPE参数、硬件升级、重启设备等；因此需要向 CPE 传输要调用的函数名及参数，这些内容包含在 SOAP 体中。ACS 并不直接对设备本身的接口进行调用 ，ACS 所调用的函数为 TR069的标准函数（称作TR-069 RPC Methods），CPE 需要通过一个设备上的中间层解析出 RPC方法，再由这个中间层调用设备自身的接口，这个中间层就是 TR069 Agent。 CPE 调用ACS 的方法，用来向 ACS 上报状态信息，请求硬件镜像文件下载（用来升级硬件）等等。 TR069 协议的RPC 函数（或称 RPC 方法），如下表： 6. CPE 函数参数（TR069 协议的数据模型） 网络架构上包含两种设备类型，因此包含两套数据模型： i. TR-106:...
