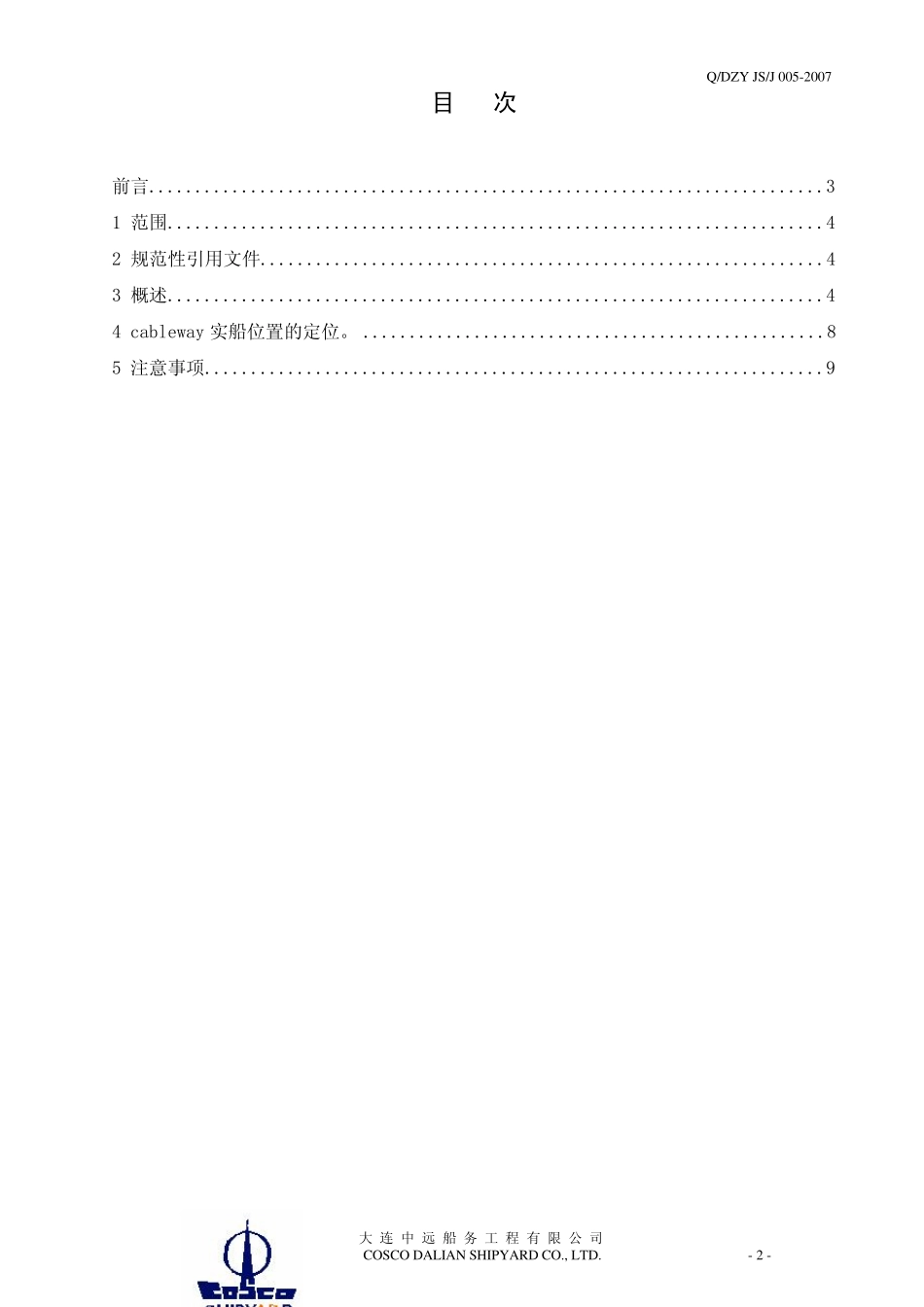

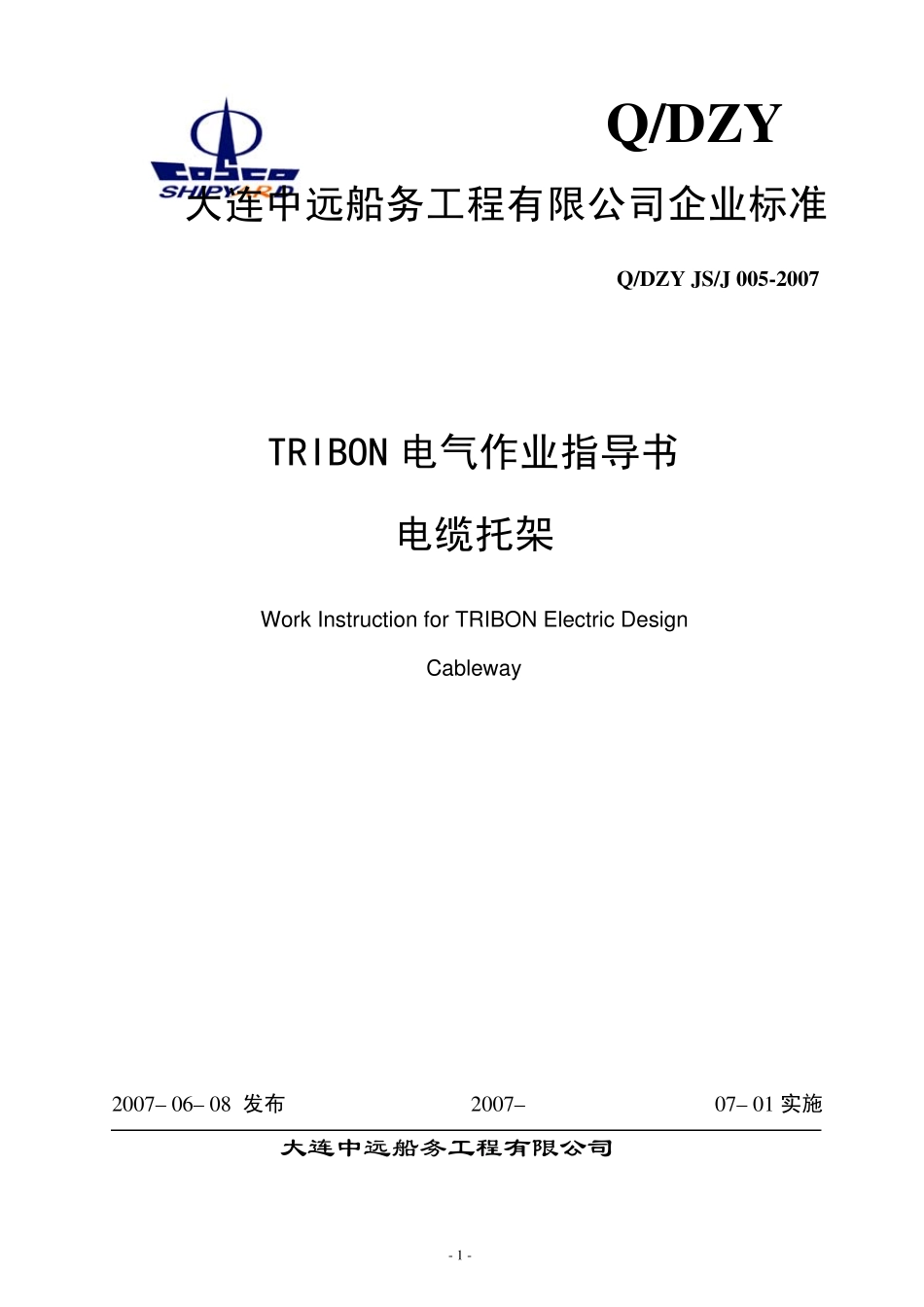

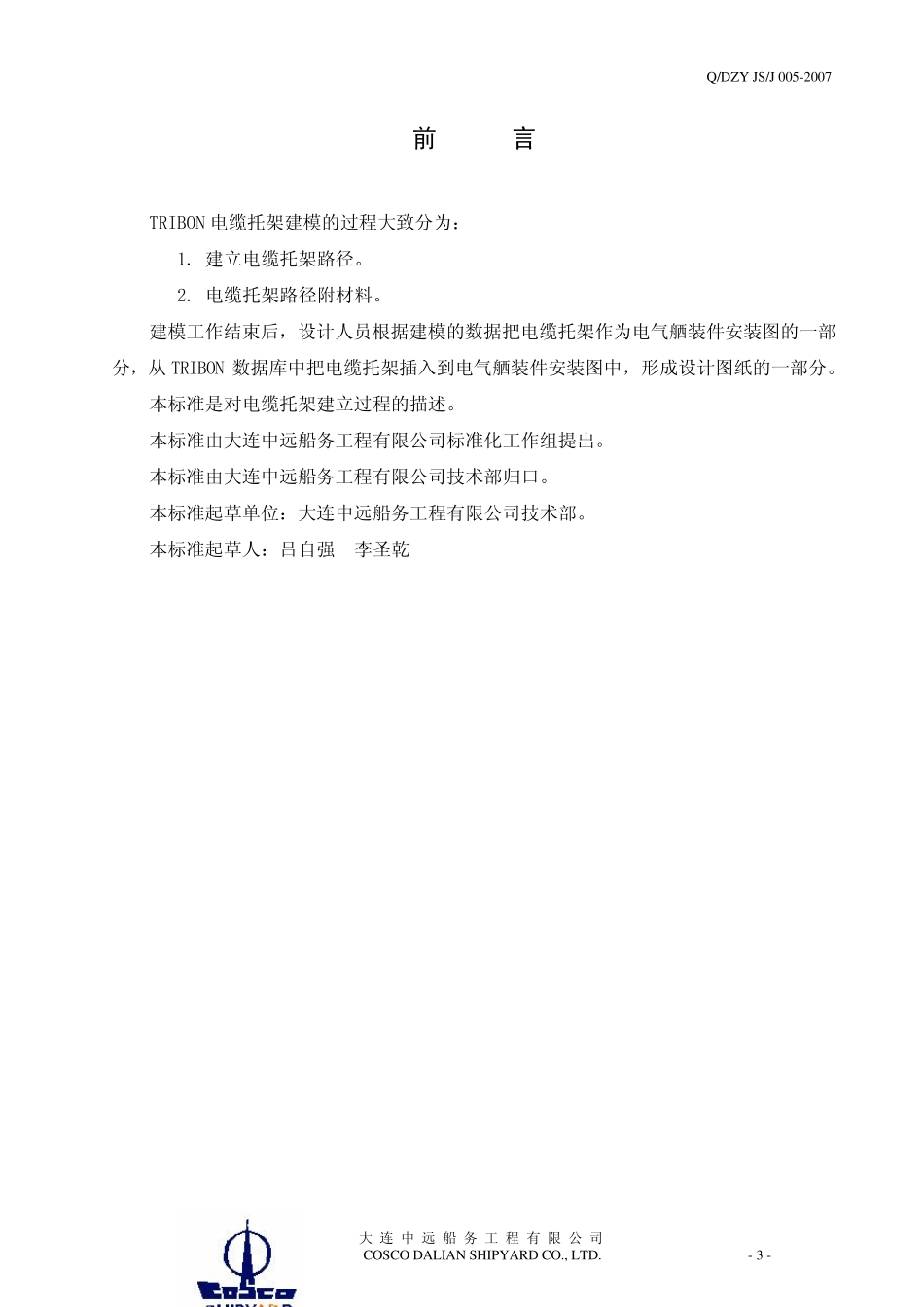

Q/DZY 大连中远船务工程有限公司企业标准 Q/DZY JS/J 005-2007 TRIBON 电气作业指导书 电缆托架 Work Instruction for TRIBON Electric Design Cableway 2 0 0 7 – 0 6 – 0 8 发布 2 0 0 7 – 0 7 – 0 1 实施 大连中远船务工程有限公司 - 1 - Q/DZY JS/J 005-2007 大 连 中 远 船 务 工 程 有 限 公 司 COSCO DALIAN SHIPYARD CO., LTD. - 2 - 目 次 前言.........................................................................3 1 范围.......................................................................4 2 规范性引用文件.............................................................4 3 概述.......................................................................4 4 cableway 实船位置的定位。 ..................................................8 5 注意事项...................................................................9 Q/DZY JS/J 005-2007 大 连 中 远 船 务 工 程 有 限 公 司 COSCO DALIAN SHIPYARD CO., LTD. - 3 - 前 言 TRIBON 电缆托架建模的过程大致分为： 1. 建立电缆托架路径。 2. 电缆托架路径附材料。 建模工作结束后，设计人员根据建模的数据把电缆托架作为电气舾装件安装图的一部分，从 TRIBON 数据库中把电缆托架插入到电气舾装件安装图中，形成设计图纸的一部分。 本标准是对电缆托架建立过程的描述。 本标准由大连中远船务工程有限公司标准化工作组提出。 本标准由大连中远船务工程有限公司技术部归口。 本标准起草单位：大连中远船务工程有限公司技术部。 本标准起草人：吕自强 李圣乾 Q/DZY JS/J 005-2007 大 连 中 远 船 务 工 程 有 限 公 司 COSCO DALIAN SHIPYARD CO., LTD. - 4 - TRIBON 电气作业指导书 电缆托架 1 范围 本标准规定了TRIBON 电气设计中电缆托架的建模方法、建模步骤、建模操作过程及注意事项等内容。 本标准适用于 TRIBON 电气设计中电缆托架的建模工作。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本...
