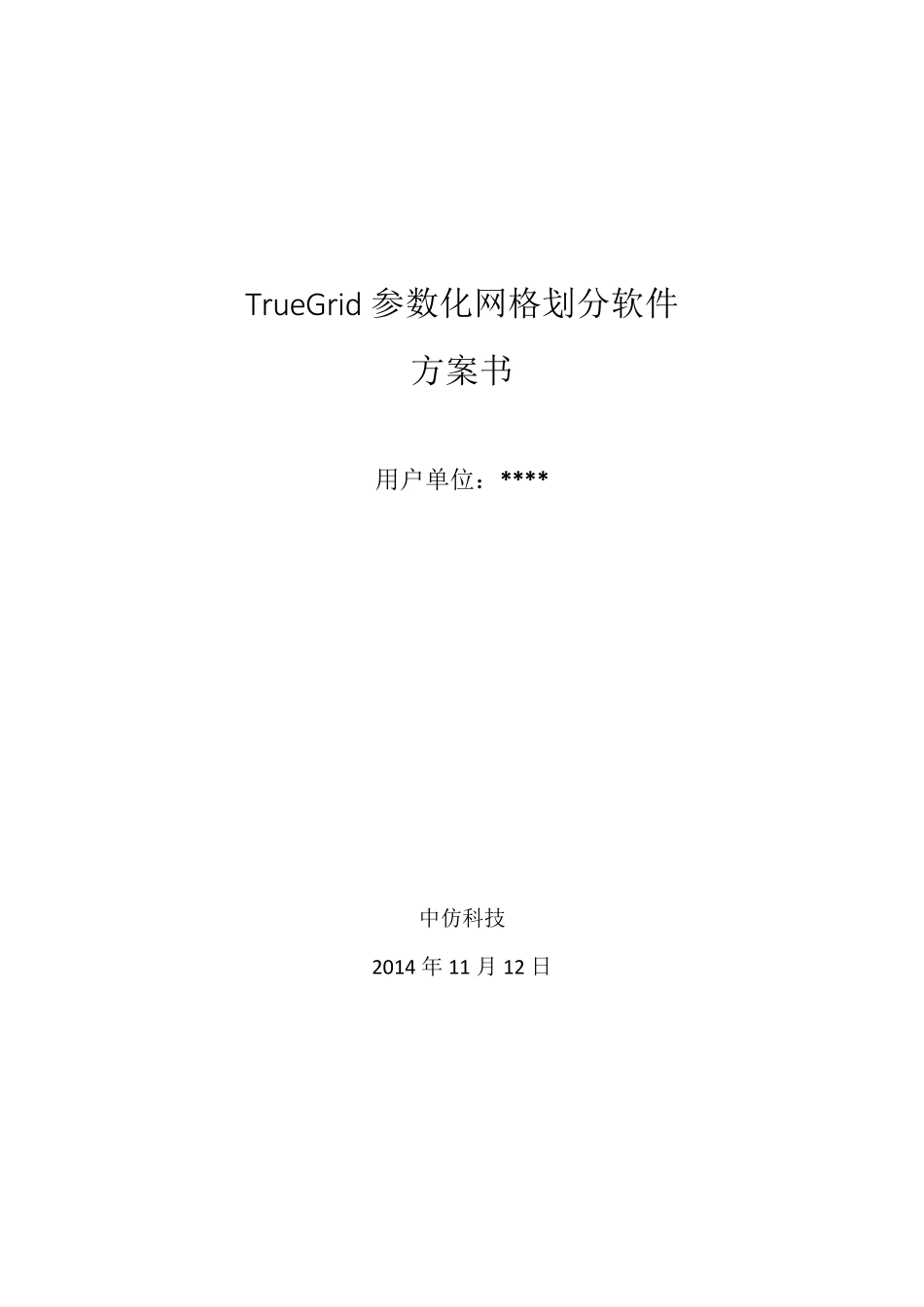

TrueGrid与主流网格划分软件功能对比_第1页
1/25

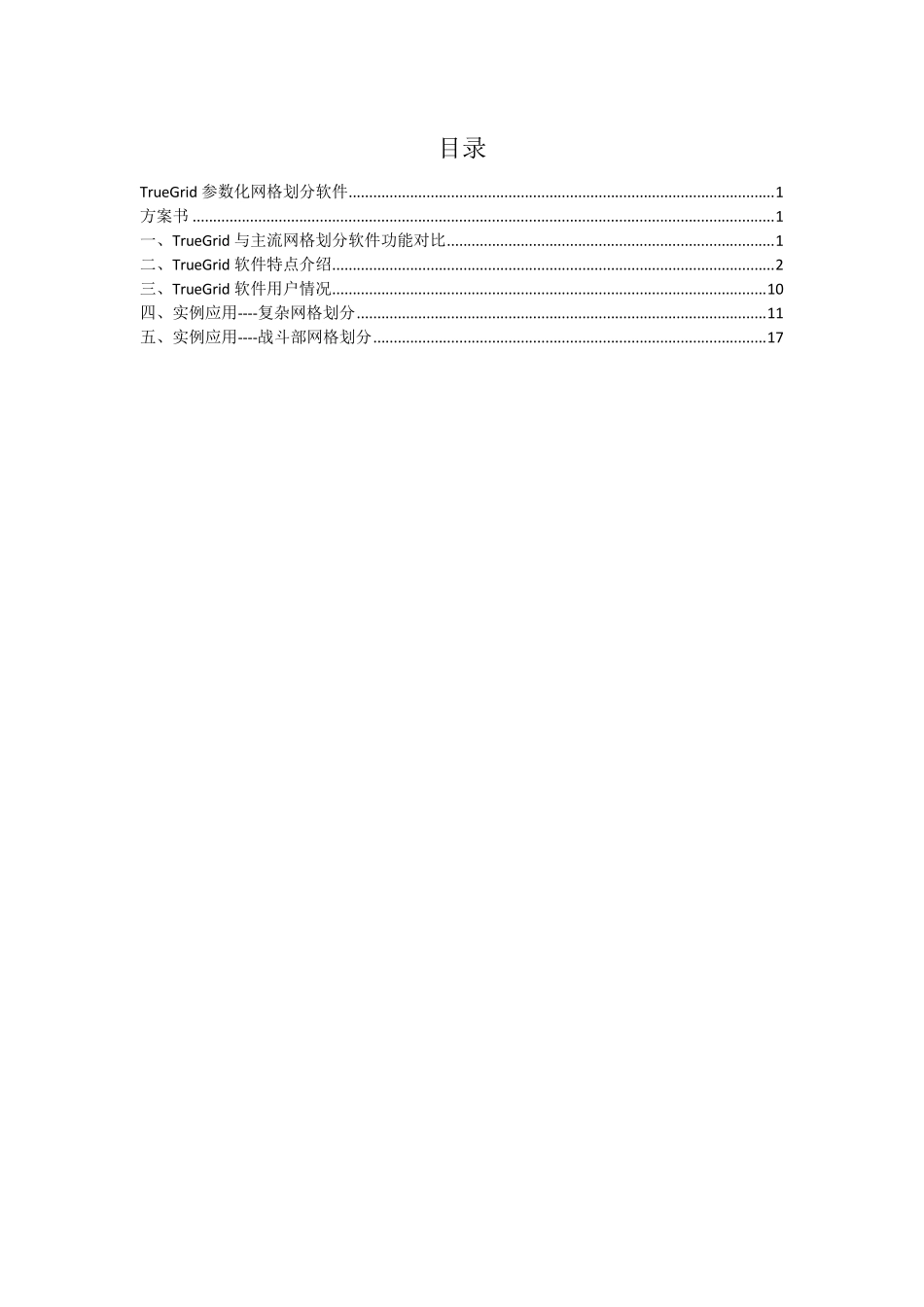

TrueGrid与主流网格划分软件功能对比_第2页
2/25

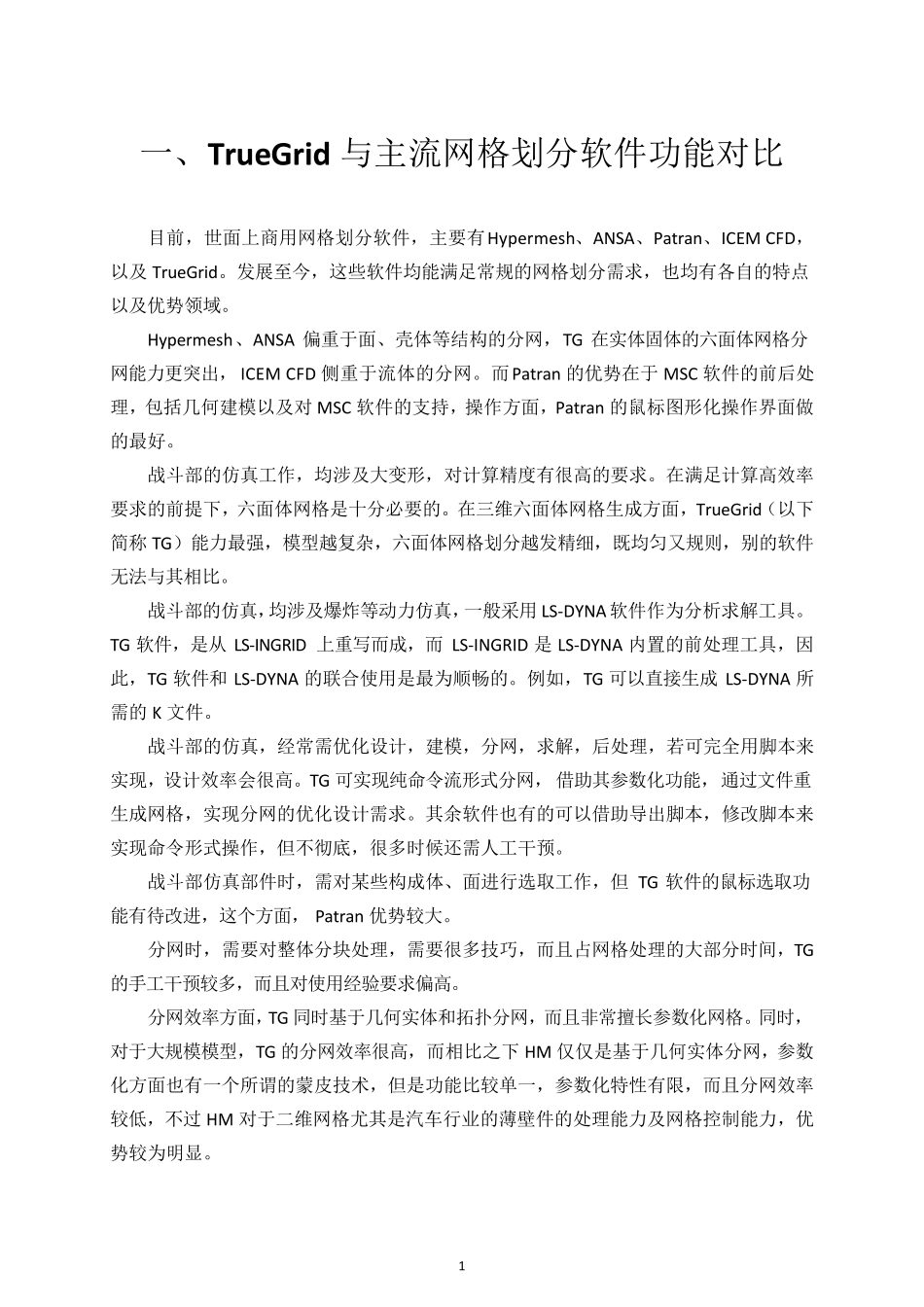

TrueGrid与主流网格划分软件功能对比_第3页
3/25
Tru eGrid 参数化网格划分软件 方案书 用户单位:* * * * 中仿科技 2014 年 11 月 12 日 目录 Tru eGrid 参数化网格划分软件 ........................................................................................................ 1 方案书 .............................................................................................................................................. 1 一、Tru eGrid 与主流网格划分软件功能对比 ................................................................................ 1 二、Tru eGrid 软件特点介绍 ............................................................................................................ 2 三、Tru eGrid 软件用户情况 .......................................................................................................... 10 四、实例应用----复杂网格划分 .................................................................................................... 11 五、实例应用----战斗部网格划分 ................................................................................................ 17 1 一、Tru eGrid 与主流网格划分软件功能对比 目前,世面上商用网格划分软件,主要有Hypermesh、ANSA、Patran、ICEM CFD,以及 TrueGrid。发展至今,这些软件均能满足常规的网格划分需求,也均有各自的特点以及优势领域。 Hypermesh、ANSA 偏重于面、壳体等结构的分网,TG 在实体固体的六面体网格分网能力更突出, ICEM CFD 侧重于流体的分网。而Patran 的优势在于 MSC 软件的前后处理,包括几何建模以及对 MSC 软件的支持,操作方面,Patran 的鼠标图形化操作界面做的最好。 战斗部的仿真工作,均涉及大变形,对计算精度有很高的要求。在满足计算高效率要求的前提下,六面体网格是十分必要的。在三维六面体网格生成方面,TrueGrid(以下简称 TG)能力最强,模型越复杂,六面体网格划分越发精细,既均匀又规则,别的软件无法与其相比。 战斗部的仿真,均涉及爆炸等动力仿真,一般采用 LS-DYNA 软件作为分析求解工具。TG 软件,是从 LS-INGRID 上重写而成,而 LS-INGRID 是 LS-DYNA 内置的前处理工具,因此,TG 软件和 LS-DYNA 的联合使用是最为顺...
