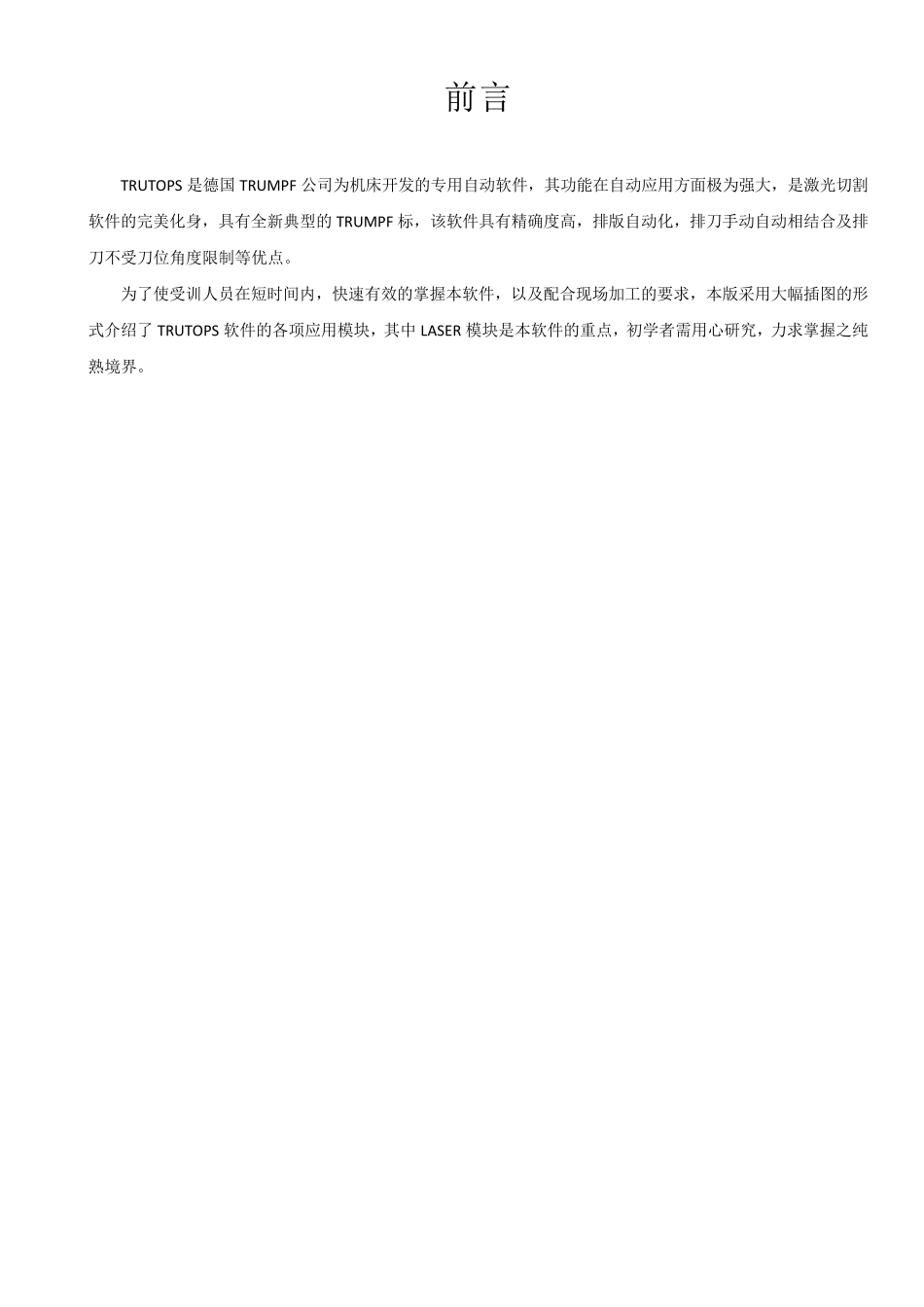

TRUTOPS 编程详解 前言 TRU TOPS 是德国TRU MPF 公司为机床开发的专用自动软件，其功能在自动应用方面极为强大，是激光切割软件的完美化身，具有全新典型的TRU MPF 标，该软件具有精确度高，排版自动化，排刀手动自动相结合及排刀不受刀位角度限制等优点。 为了使受训人员在短时间内，快速有效的掌握本软件，以及配合现场加工的要求，本版采用大幅插图的形式介绍了 TRUTOPS 软件的各项应用模块，其中 LASER 模块是本软件的重点，初学者需用心研究，力求掌握之纯熟境界。 目录 一、TRUROPS 软件 CAD 模块基本命令的应用 ............................. 1 二、DXF 文档转换为 GEO 文档 .................................................... 6 三、TRUROPS 软件 NEST 模块基本命令的应用 ............................ 7 四、TRUROPS 软件 LASER 模块基本命令的应用 ........................ 11 五、编程注意事项 ...................................................................... 17 1 一.打开 TRUTOPS 如下图 点击 CAD 图标，即可进入绘图模块，所示画面如下： 1.CAD 模块主要用于简单图形的绘制和修改,基本功能与 CAD 软件相同,这里我们只做简单的介绍,基本图标功能如下: 1.1.删除图素 1.2.删除选择(在这里面可以有条件的选取自已想要去除部分包括颜色,线型,和其它的几何图形) 1.3.删除外轮廓 1.4.删除小轮廓(在这里可以设定面积小于多少的轮廓一次性删除) 2 1.5.删除短图素(在这里可以设定长度小于多少的图素一次性删除) 1.6.删除特征 1.7.删除标注(图标变暗不可用) 1.8.删除辅助线 1.9.创建点 1.10.两点创建一条直线 1.11.创建水平线 1.12.创建垂直线 1.13.创建矩形 1.14.用圆心和直径创建圆 1.15.用圆心,起始角度,结束角度创建圆弧 1.16.创建文字 1.17.创建矩形形棱角缺口 1.18.创建方形棱角缺口 1.19.创建尖形图素缺口 3 1.20.创建矩形图素缺口 1.21.创建缺口沉切 1.22.创建矩形棱面 1.23 创建方形棱面 1.24 创建棱角倒角 2.此工具栏从左到右各图标功能如下 2.1.退出TRU TOPS 软件 2.2.显示尺寸标注 2.3.显示开放点 2.4.显示全部点 2.5.显示突出特征 2.6.刷新 2.7.全视图(CTRL+T) 2.8.详图(局部放大) 2.9.显示上次视图 4 2.10.记忆视图 2.11.调取视图 2.12-2.18 为各种尺寸测量 3.下面为做图辅助线命令 3.1.通过两点创建辅助...
