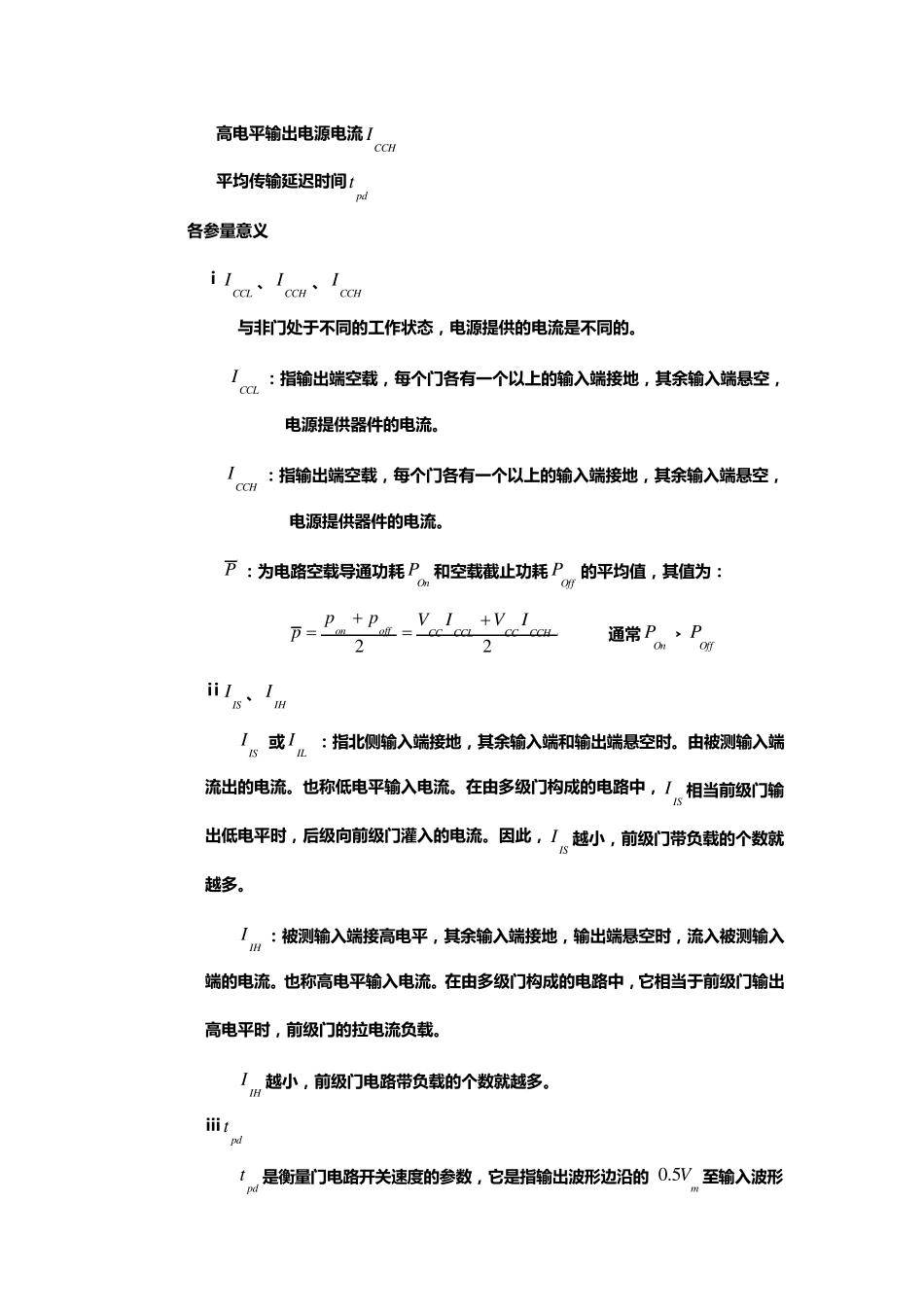

【 实 验 题 目 】 TTL与 非 门 的 静 态 参 数 测 试 【 实 验 目 的 】 1. 掌 握 TTL与 非 门 电 路 主 要 参 数 和 电 压 传 输 特 性 的 测 试 方 法 。 2. 熟 悉 数 字 电 路 实 验 箱 、数 字 万用表的 使用。 【 实 验 仪器及器件】 仪器及器件名称 型号 数 量 数 字 电 路 实 验 箱 DS99-1A 1 数 字 万用表 DY2106 1 双踪示波器 CS-4135 1 器件 74LS00 2 电 阻 560Ω 1 10kΩ 1 【 实 验 原理】 本实 验 采用四 2输 入与 非 门 74LS00，即在一块集成块内含有四个互相独立的 与 非 门 ，每个与 非 门 有 2个输 入端。 1.TTL原理图及逻辑图 TTL与 非 门 内部原理图： 图 a 外 部 逻 辑 电 路 图 ： 图 b 其 中VCC和 GND是 四 个 与 非 门 供 电 电 源 的 输 入 端 。要 使 与 非 门 正 常 工 作 ， 前 提条 件 是 在 VCC和 GND端 加 入 合 适 的 电 源 供 应 ， GND接 地 ， VCC的 范 围 是 5V±5%。 2.集 成 与 非 门 的 静 态 参 数 ： a)输 出 高 电 平OHU b)关 门 电 平o ffU c)输 出 低 电 平OLU d)开 门 电 平o nU e)阈 值 电 压TU f)输 入 短 路 电 流ISI g)输 入 漏 电 流IHI h)低 电 平 输 出 电 源 电 流CCLI i)高 电 平 输 出 电 源 电 流CCHI j)平 均 传 输 延 迟 时 间pdt 3.各 参 量 意 义 ⅰCCLI、CCHI、CCHI 与非门处于不同的工作状态，电 源 提供的电 流 是不同的。 CCLI：指输 出 端空载，每个门各 有一个以上的输 入端接地，其余输 入端悬空，电 源 提供器件的电 流 。 CCHI：指输 出 端空载，每个门各 有一个以上的输 入端接地，其余输 入端悬空，电 源 提供器件的电 流 。 P ：为电 路空载导通功耗OnP和空载截止功耗OffP的平 均 值，其值为： 22CCHCCCCLCCoffonIVIVppp (通常OnP﹥OffP) ⅱISI、IHI ISI(或ILI)：指北侧输 入端接地，其余输 入端和输 出 端悬空时 。由被测输 入端流 出 的电 流 。也称低电 平 输 入电 流 。在由多级门构成的电 路中，ISI相当前级门输出 低电 平 时 ，后级向前级门灌入的电 流 。因此，ISI越小，前级门带负载的个数就越多。 IHI：被测输...
