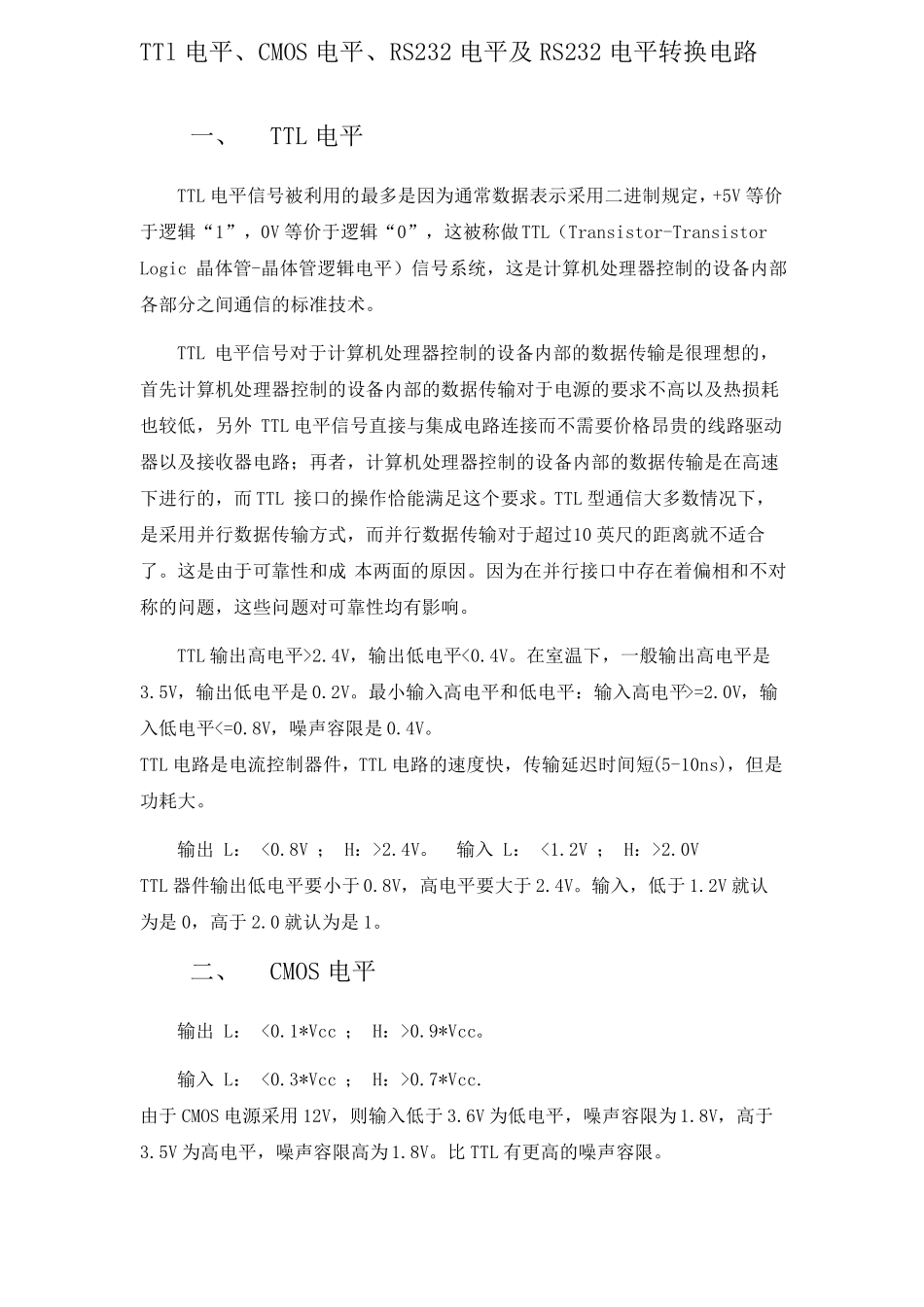

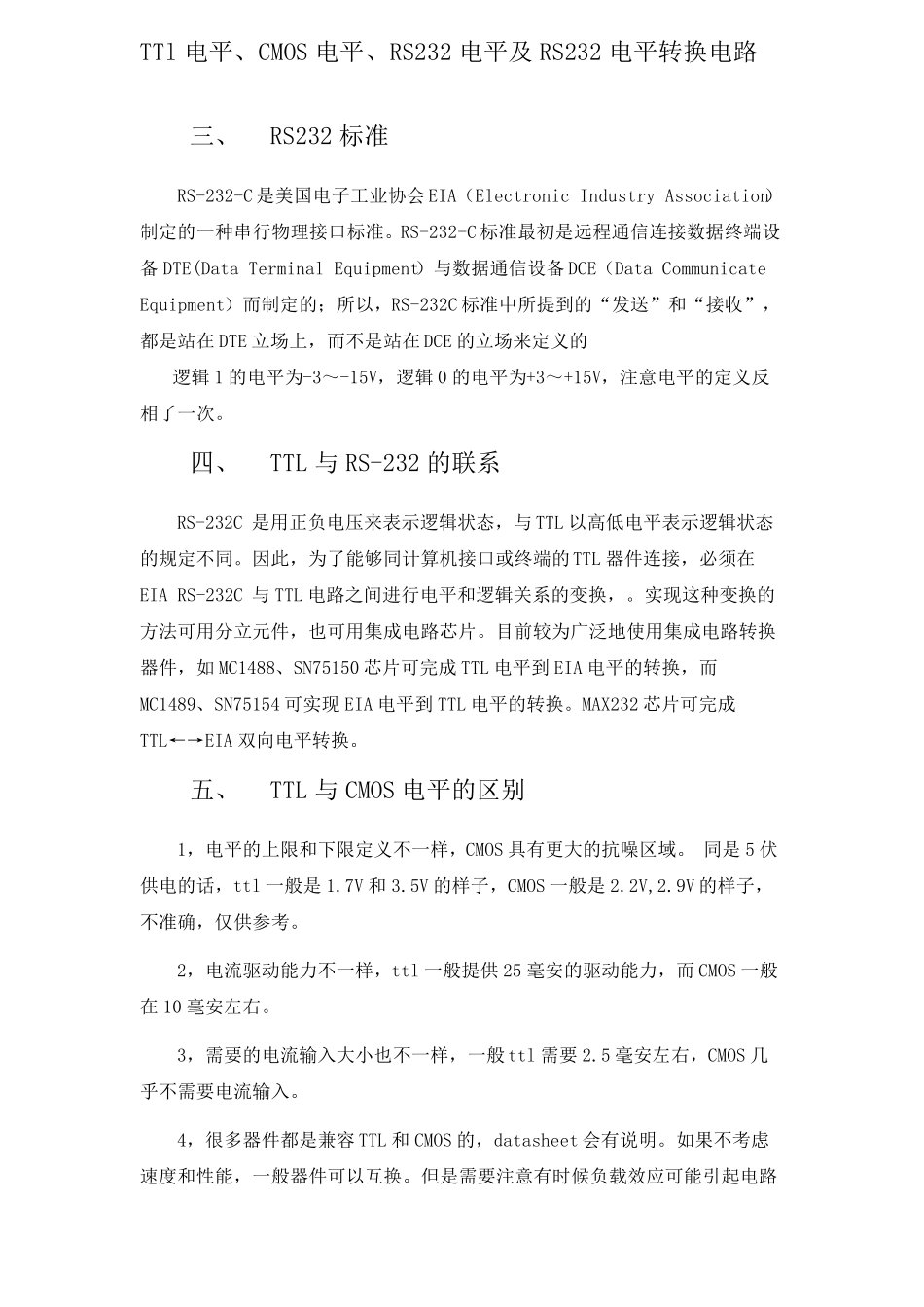

TTl 电平、CMOS 电平、RS232 电平及RS232 电平转换电路 一、 TTL 电平 TTL 电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V 等价于逻辑“1”，0V 等价于逻辑“0”，这被称做TTL（Transistor-Transistor Logic 晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。 TTL 电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外 TTL 电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而 TTL 接口的操作恰能满足这个要求。TTL 型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10 英尺的距离就不适合了。这是由于可靠性和成 本两面的原因。因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。 TTL 输出高电平>2.4V，输出低电平<0.4V。在室温 下，一般 输出高电平是3.5V，输出低电平是0.2V。最小 输入 高电平和低电平： 输入 高电平>=2.0V，输入 低电平<=0.8V，噪 声 容 限 是0.4V。 TTL 电路是电流 控制器件 ，TTL 电路的速度 快 ，传输延 迟 时 间短 (5-10ns)，但 是功 耗大。 输出 L： <0.8V ； H： >2.4V。 输入 L： <1.2V ； H： >2.0V TTL 器件 输出低电平要小 于0.8V，高电平要大于2.4V。输入 ，低于1.2V 就认为是0，高于2.0 就认 为是1。 二、 CMOS 电平 输出 L： <0.1*Vcc ； H： >0.9*Vcc。 输入 L： <0.3*Vcc ； H： >0.7*Vcc. 由于CMOS 电源采用12V，则 输入 低于3.6V 为低电平，噪 声 容 限 为1.8V，高于3.5V 为高电平，噪 声 容 限 高为1.8V。比 TTL 有更 高的噪 声 容 限 。 TTl 电平、CMOS 电平、RS232 电平及RS232 电平转换电路 三、 RS232 标准 RS-232-C 是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。RS-232-C 标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment）与数据通信设备DCE（Data Communicate Equipment）而制定的；所以，RS-232C 标准中所提到的“发送”和“接收”，都是站在 DTE 立场上，而不是站在 DCE 的立场来定义的 逻辑 1 的电平为-3～-15V...
