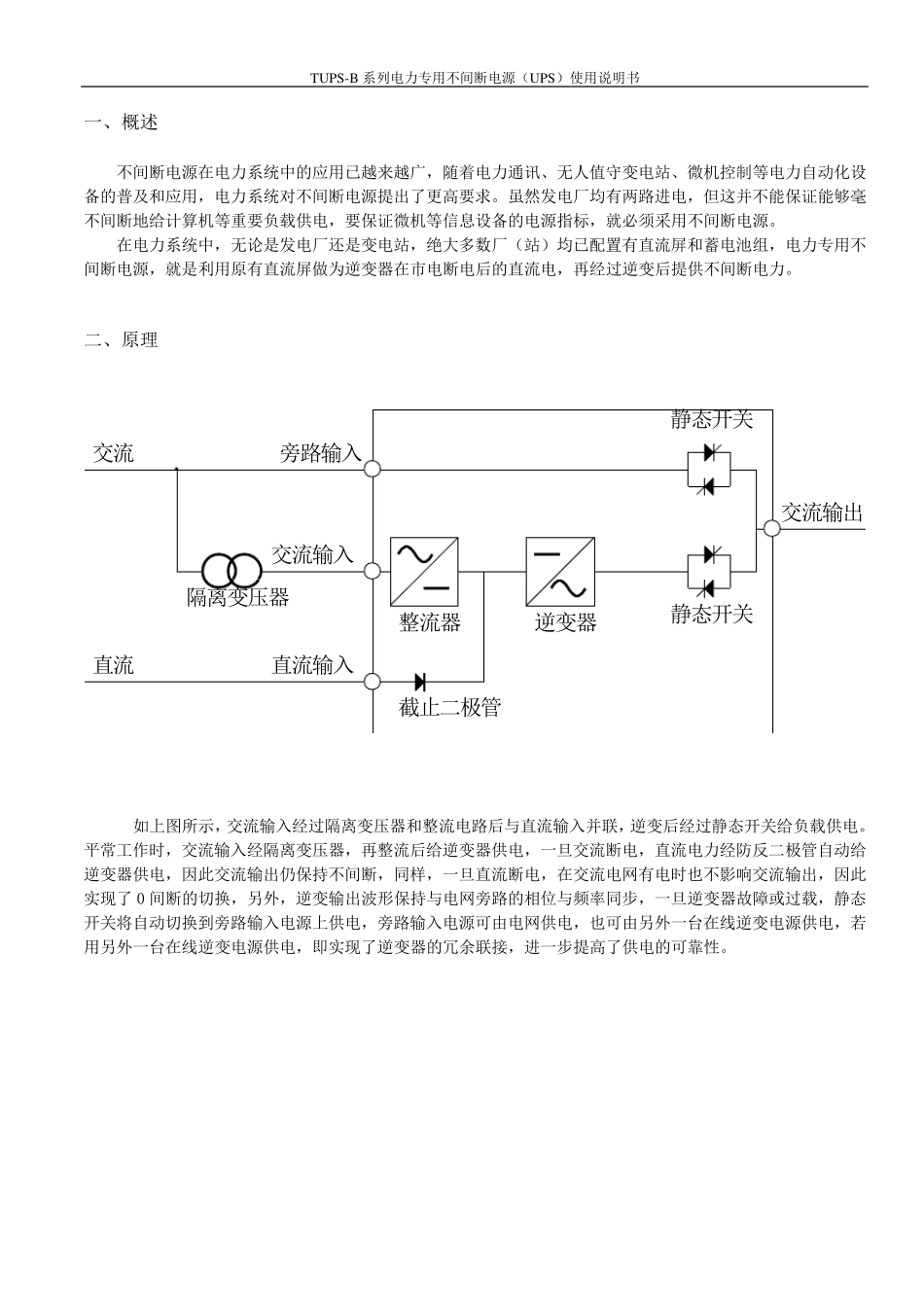

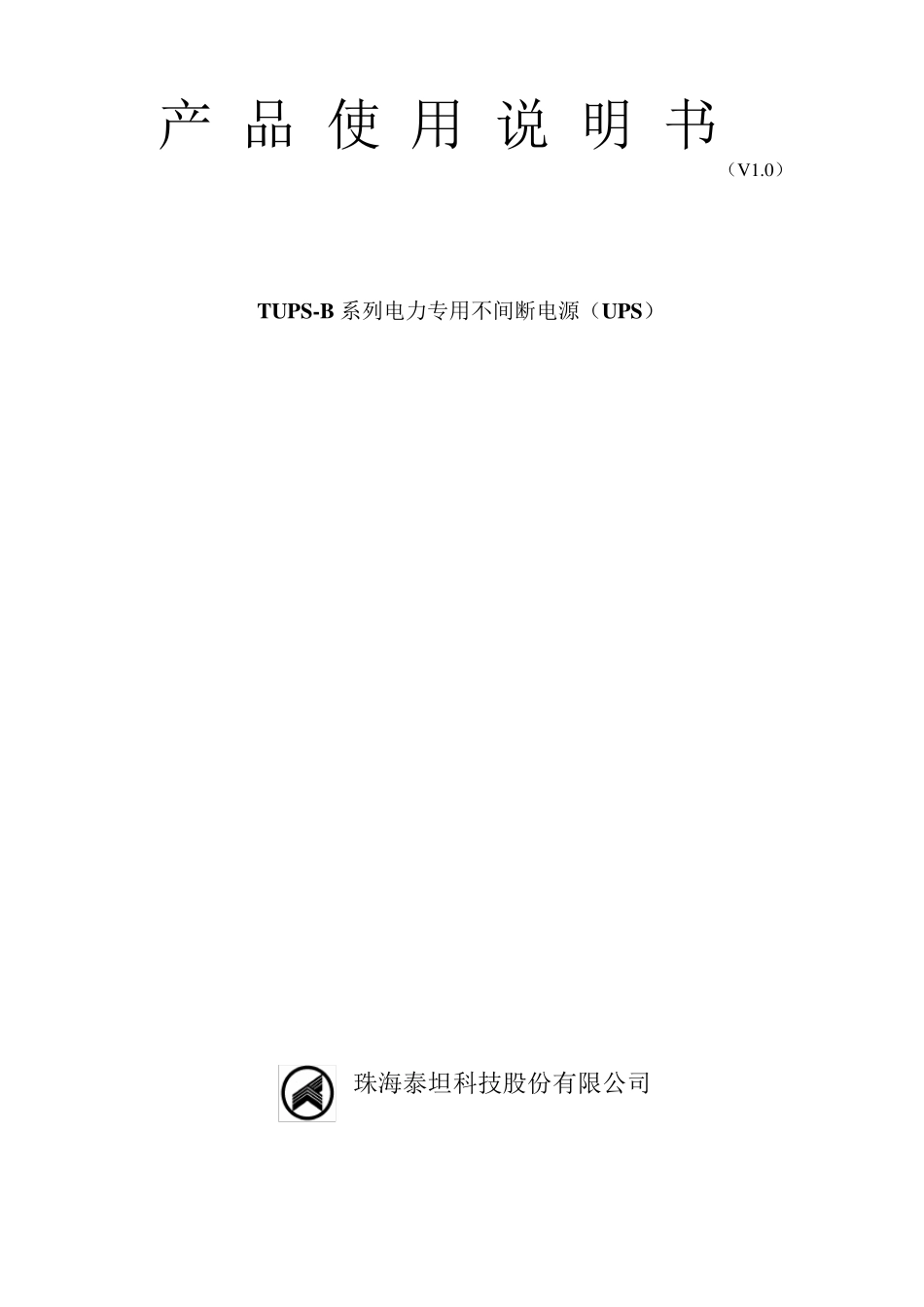

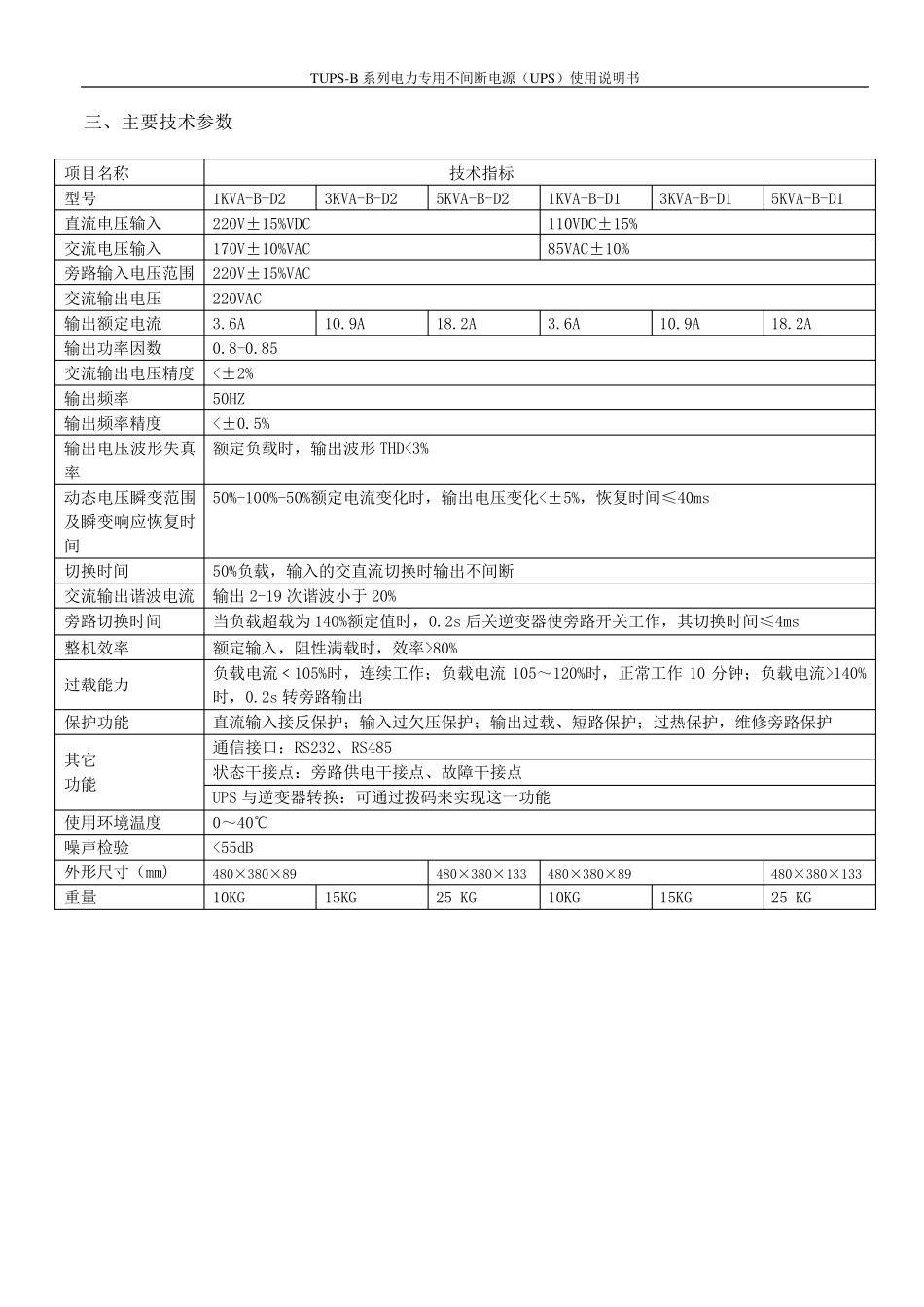

产 品 使 用 说 明 书(V 1.0) TUPS-B 系列电力专用不间断电源(UPS) 珠海泰坦科技股份有限公司 TUPS-B 系列电力专用不间断电源(UPS)使用说明书 一、概述 不间断电源在电力系统中的应用已越来越广,随着电力通讯、无人值守变电站、微机控制等电力自动化设备的普及和应用,电力系统对不间断电源提出了更高要求。虽然发电厂均有两路进电,但这并不能保证能够毫不间断地给计算机等重要负载供电,要保证微机等信息设备的电源指标,就必须采用不间断电源。 在电力系统中,无论是发电厂还是变电站,绝大多数厂(站)均已配置有直流屏和蓄电池组,电力专用不间断电源,就是利用原有直流屏做为逆变器在市电断电后的直流电,再经过逆变后提供不间断电力。 二、原理 逆变器整流器截止二极管隔离变压器静态开关静态开关交流输出旁路输入交流输入直流输入交流直流 如上图所示,交流输入经过隔离变压器和整流电路后与直流输入并联,逆变后经过静态开关给负载供电。平常工作时,交流输入经隔离变压器,再整流后给逆变器供电,一旦交流断电,直流电力经防反二极管自动给逆变器供电,因此交流输出仍保持不间断,同样,一旦直流断电,在交流电网 有电时也 不影 响 交流输出,因此实 现 了 0 间断的切 换 ,另 外 ,逆变输出波 形 保持与电网 旁路的相 位 与频 率 同步 ,一旦逆变器故 障 或 过载,静态开关将 自动切 换 到 旁路输入电源上供电,旁路输入电源可 由 电网 供电,也 可 由 另 外 一台 在线 逆变电源供电,若用另 外 一台 在线 逆变电源供电,即 实 现 了逆变器的冗 余 联接 ,进一步 提高了供电的可 靠 性 。 TUPS-B 系列电力专用不间断电源(UPS)使用说明书 三、主要技术参数 项目名称 技术指标 型号 1KVA-B-D2 3KVA-B-D2 5KVA-B-D2 1KVA-B-D1 3KVA-B-D1 5KVA-B-D1 直流电压输入 220V±15%VDC 110VDC±15% 交流电压输入 170V±10%VAC 85VAC±10% 旁路输入电压范围 220V±15%VAC 交流输出电压 220VAC 输出额定电流 3.6A 10.9A 18.2A 3.6A 10.9A 18.2A 输出功率因数 0.8-0.85 交流输出电压精度 <±2% 输出频率 50HZ 输出频率精度 <±0.5% 输出电压波形失真率 额定负载时,输出波形 THD<3% 动态电压瞬变范围及瞬变响应恢复时间 50%-100%-50%额定电流变化时,输出电压变化<±5%,恢复时间≤40ms 切换时间 50%负载,输入的交直流切...
