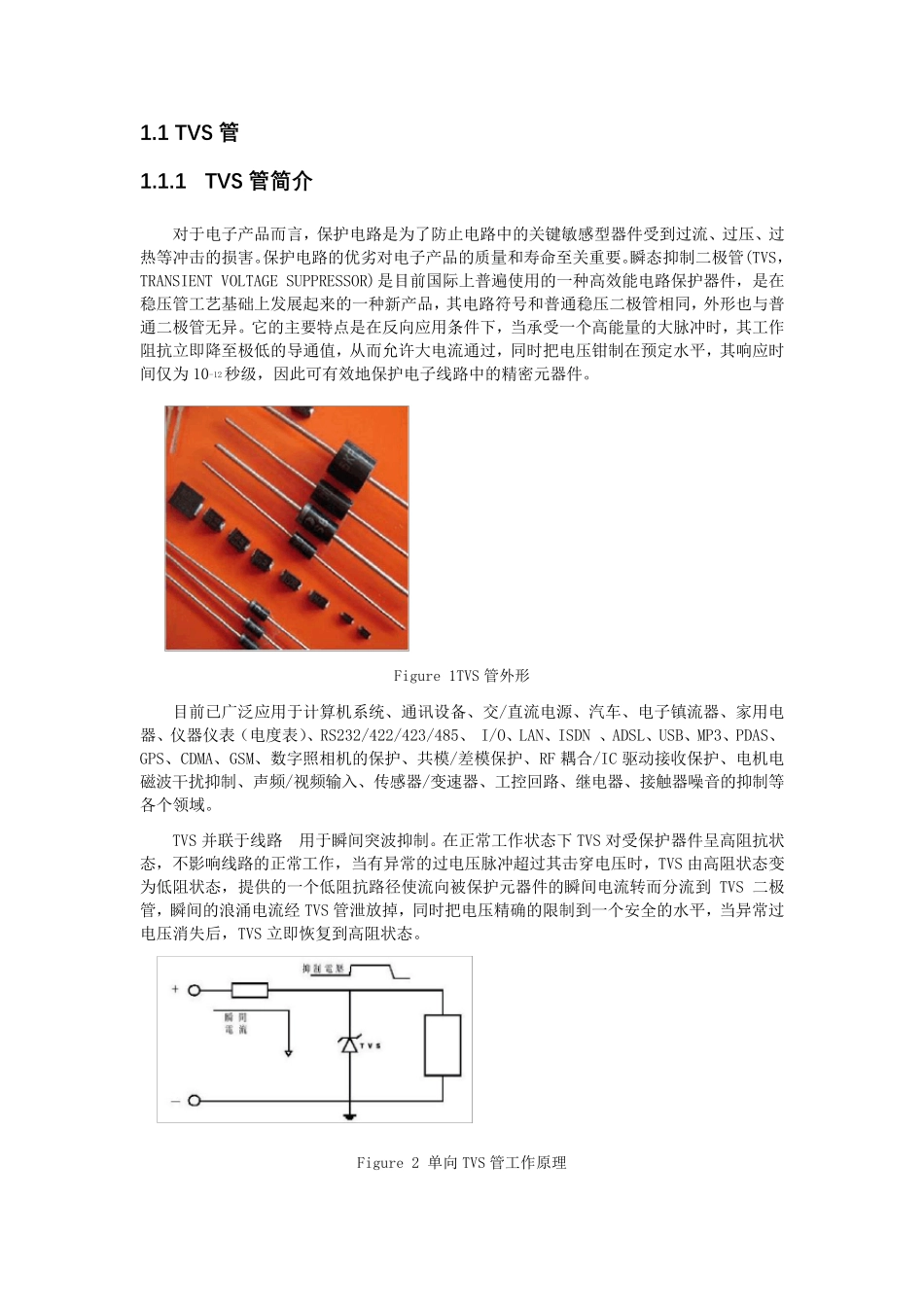

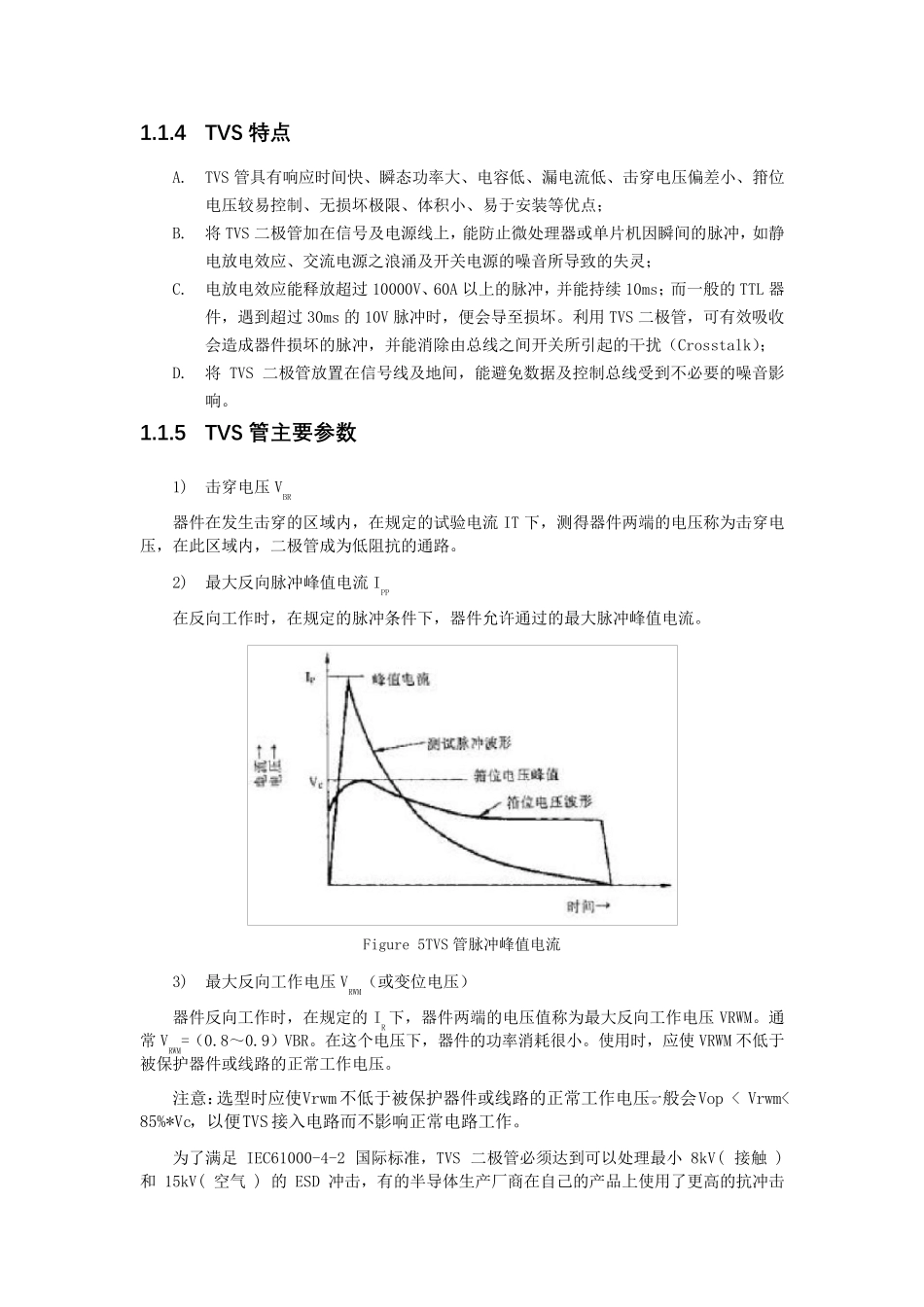

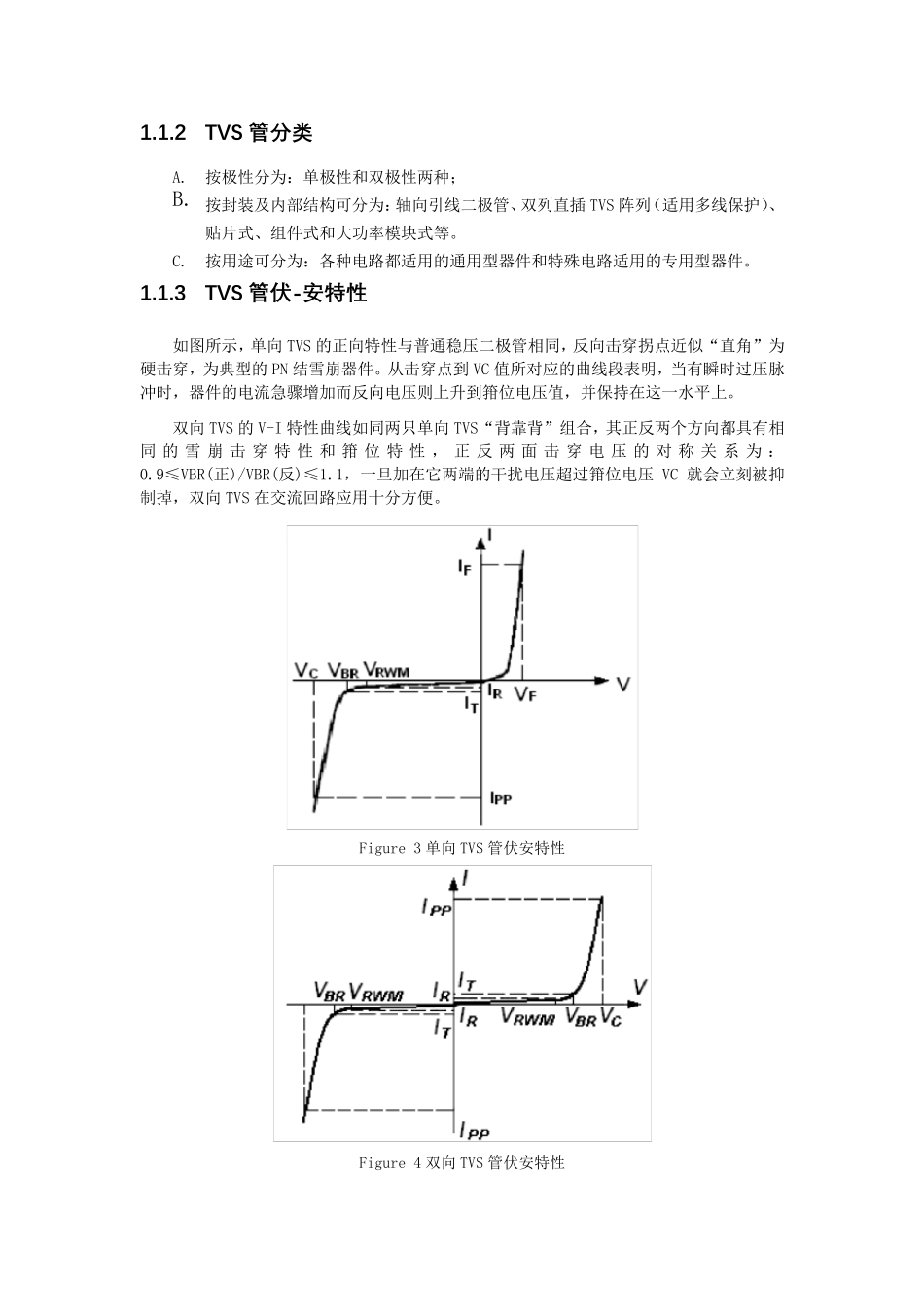

1.1 TVS 管 1.1.1 TVS 管 简 介 对于电子产品而言，保护电路是为了防止电路中的关键敏感型器件受到过流、过压、过热等冲击的损害。保护电路的优劣对电子产品的质量和寿命至关重要。瞬态抑制二极管(TVS，TRANSIENT VOLTAGE SUPPRESSOR)是目前国际上普遍使用的一种高效能电路保护器件，是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同，外形也与普通二极管无异。它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12秒级，因此可有效地保护电子线路中的精密元器件。 Figure 1TVS 管外形 目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（ 电度 表）、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数 字 照 相机的保护、共 模 /差 模 保护、RF 耦 合 /IC 驱 动 接 收 保护、电机电磁 波 干 扰 抑制、声 频 /视 频 输 入 、传 感器/变 速 器、工控 回 路、继 电器、接 触 器噪 音 的抑制等各 个领 域 。 TVS 并 联 于线路用于瞬间突 波 抑制。在正 常 工作状 态下 TVS 对受保护器件呈 高阻抗状态，不 影 响线路的正 常 工作，当有异常 的过电压脉冲超 过其击穿 电压时，TVS 由 高阻状 态变为低阻状 态，提 供 的一个低阻抗路径 使流向被 保护元器件的瞬间电流转 而分 流到TVS 二极管，瞬间的浪 涌 电流经 TVS 管泄 放 掉 ，同时把电压精确 的限 制到一个安 全 的水平，当异常 过电压消 失 后 ，TVS 立即恢 复 到高阻状 态。 Figure 2 单 向 TVS 管工作原 理 1.1.2 TVS 管 分 类 A. 按极性分为：单极性和双极性两种； B. 按封装及内部结构可分为：轴向引线二极管、双列直插TVS 阵列（适用多线保护）、贴片式、组件式和大功率模块式等。 C. 按用途可分为：各种电路都适用的通用型器件和特殊电路适用的专用型器件。 1.1.3 TVS 管 伏 -安 特 性 如图所示，单向TVS 的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN 结雪崩器件。从击穿点到 VC 值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水...
