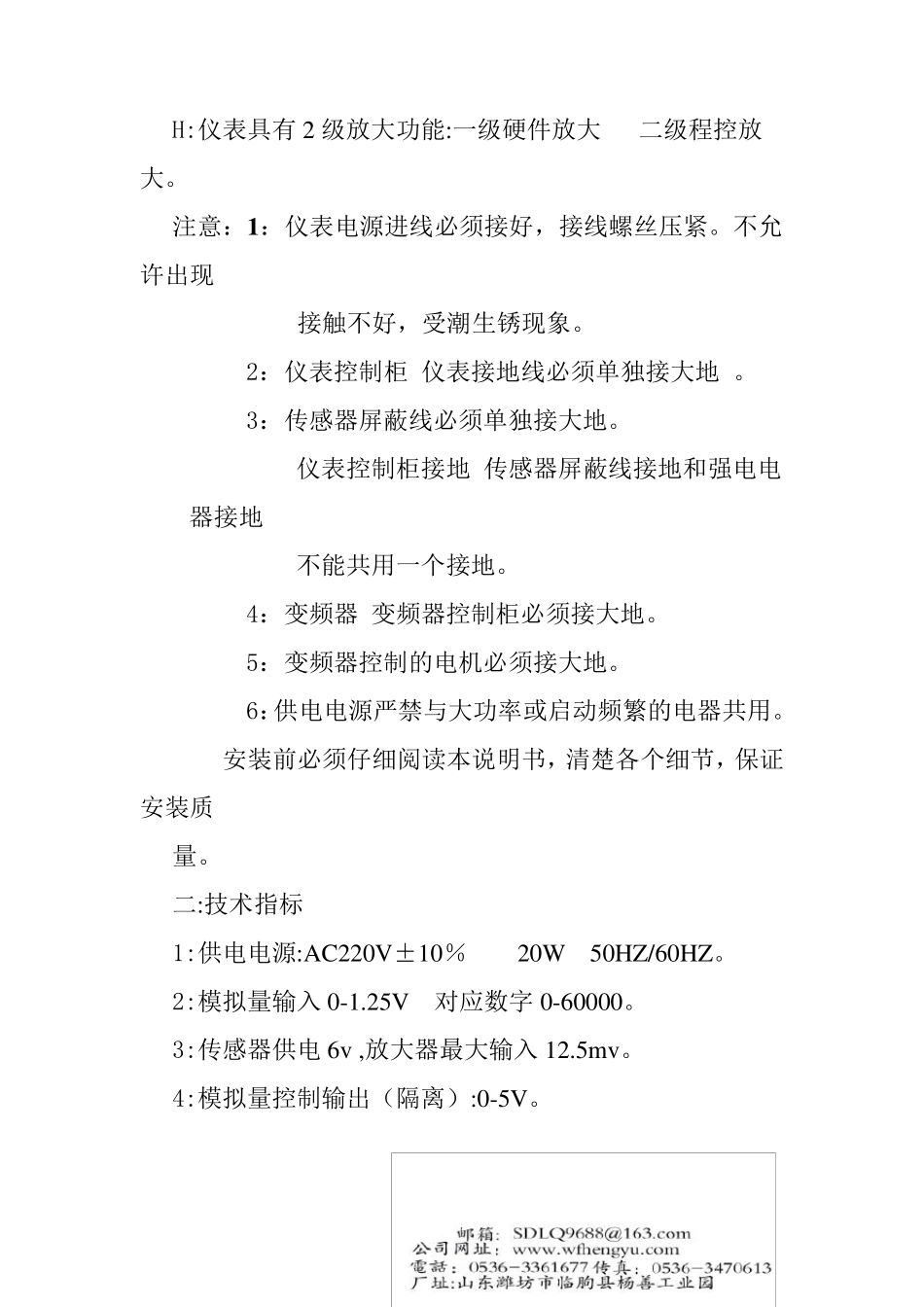

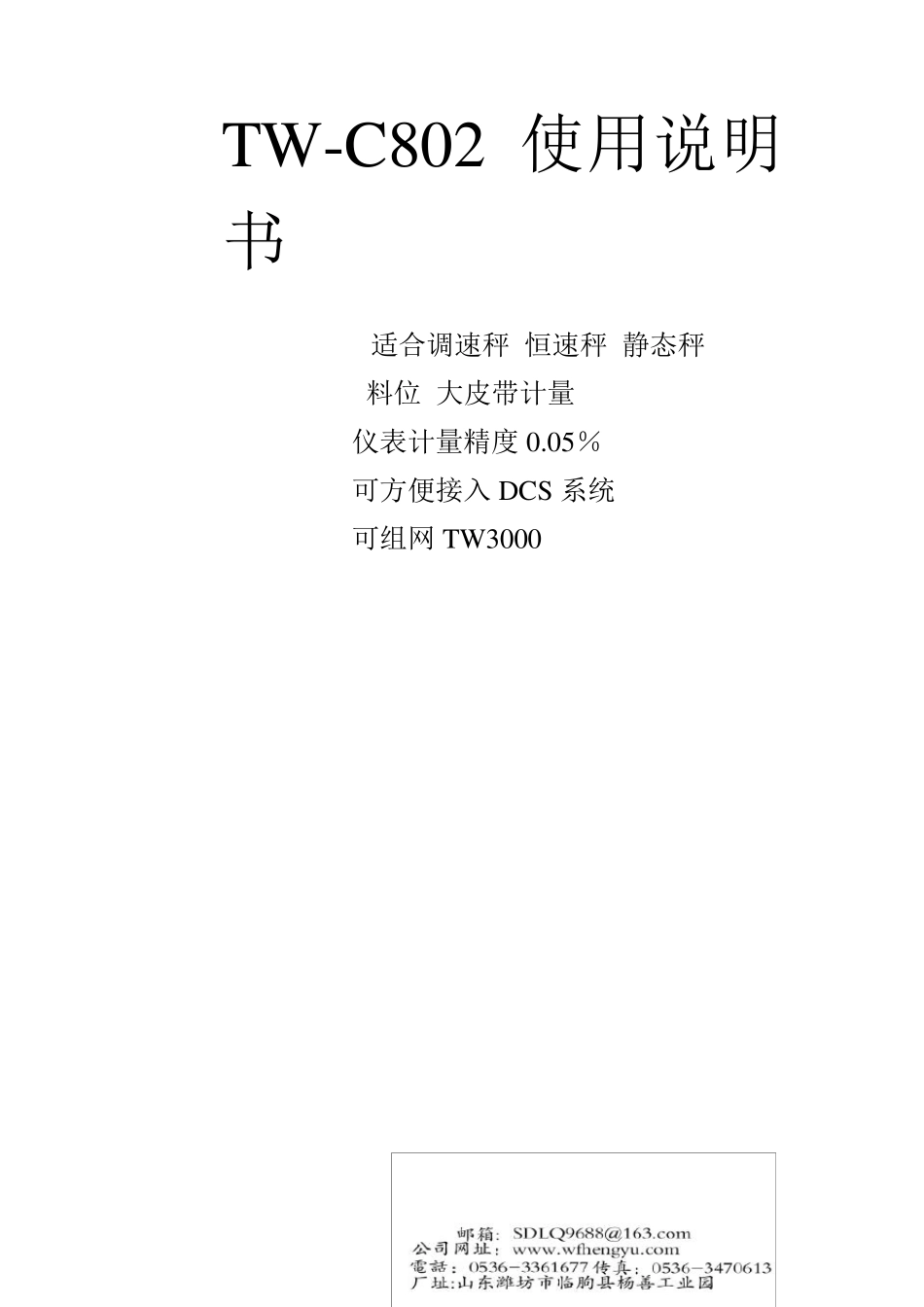

TW -C802 使用说明书 适合调速秤 恒速秤 静态秤 料位 大皮带计量 仪表计量精度 0.05％ 可方便接入 DCS 系统 可组网 TW 3000 一 : 系统性能 1:专用工业级控制微处理器,系统稳定,运行可靠。 2:E2ROM 保护数据,数据不丢失。 3:低温漂,低噪声放大器,真正做到了仪表低漂移。 4:多路模拟量输入,多路模拟量输出。 模拟量输入:16 位 .模拟量输出12 位 。 5:仪表具有自动校零功能。 6:环境温度:0～45℃。 7:仪表计量精度:优于0.5‰ 8:液晶 2*10 汉字显示,20 个工作按键,单发光管状态显示。 9:可控制多种秤体:恒速秤 调速秤 静态秤 等。 A:开关量输入 输出全光电隔离。 B:脉冲速度输入.光电隔离。 C:外部开关量启动 停机。 D:0～10m a 或 0～20m a 或 4～20m a 外部流量设定输入(全隔离) E:0～10m a 或 0～20m a 或 4～20m a 当前流量输出(全隔离)。 F:传感器供电 6V,电流 150MA。 G:开关量输出:报警指示 运行指示 上电备妥 累加脉冲。 H:仪表具有2 级放大功能:一级硬件放大 二级程控放大。 注意：1：仪表电源进线必须接好，接线螺丝压紧。不允许出现 接触不好，受潮生锈现象。 2：仪表控制柜 仪表接地线必须单独接大地 。 3：传感器屏蔽线必须单独接大地。 仪表控制柜接地 传感器屏蔽线接地和强电电器接地 不能共用一个接地。 4：变频器 变频器控制柜必须接大地。 5：变频器控制的电机必须接大地。 6：供电电源严禁与大功率或启动频繁的电器共用。 安装前必须仔细阅读本说明书，清楚各个细节，保证安装质 量。 二:技术指标 1:供电电源:AC220V±10％ 20W 50HZ/60HZ。 2:模拟量输入 0-1.25V 对应数字 0-60000。 3:传感器供电6v ,放大器最大输入 12.5mv。 4:模拟量控制输出（隔离）:0-5V。 5:外部流量设定输入:4～20m a 0～20m a 0～10m a （隔离）。 6:当前流量输出 :4～20m a 0～20m a 0～10m a （隔 离）。 7:脉冲速度输入,0-3000HZ,全光电隔离。 8:RS485 通讯接口,通讯距离1200 米。 9:仪表可组网 TW3000 系统,组网仪表数量 32 台。 A:LED 显示单位:流量 KG/M T/H(公斤/分钟 吨/小时 ) 累计量 吨 范围 99999.999 9999999.9 。 B:仪表尺寸：长*宽*高=285*85 *265 MM。 功能代码一览表： 三: TW -C802 称重控制器使用说明 TW-C802 系列称重控制器是我单位采用国际最新技术研制和生产的新一代配料称仪表...
