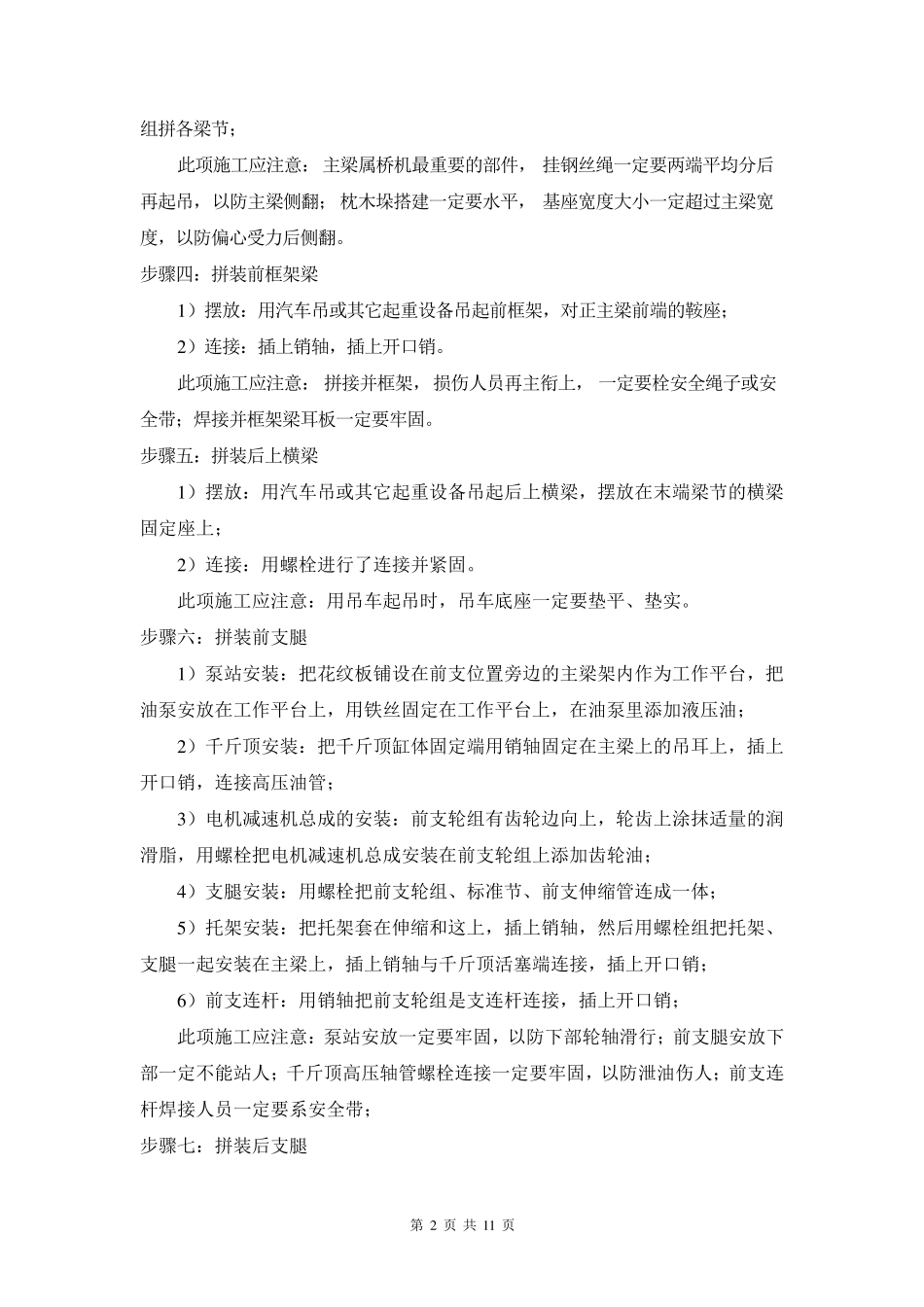

第 1 页 共 1 1 页 T 梁架设三级技术交底 一、架桥机拼装、拆卸及注意事项 1.1 架桥机的拼装 步骤一：安放中横移轨道 1 ）枕木摆放：在桥头或预制梁端头上横向摆放枕木，两根枕木间距约为半米，尽可能水平，摆成一条直线且与前桥墩平行； 2 ）横移轨道摆放：用汽车吊等起重设备把移轨道各节摆放在枕木上。 3 ）连接：用全站仪超平横移轨道； 4 ）支垫：横移轨道与枕木有间隙时用钢板支垫落实，特别注意横移轨道悬臂端操作：横移吊装一定要垂直起吊，安装过程中人员不准站在吊钩下；横移轨道下枕木一定要垫实，防止轨道侧翻伤人。 步骤二：安放中托轮组 1 ）中托下轮组摆放：让电机安装位置朝向后方，把中托下轮组摆放在横移轨道上，尽可能与运梁平车轨道相对； 2 ）电机减速机总成的安装：中托下轮组有齿轮边脱离轨道，上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在中托下轮组上，添加油。 3 ）旋转座安装：摆放旋转座于中托下轮组上，安装旋转销轴及螺母、垫片； 4 ）反托运费轮组安装：摆放反托轮组于旋转脂座上，安装鞍座销轴并插上开口销。 5 ）电机减速机总成的安装：轮齿上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在反托轮组上。 6 ）中托连杆：用销轴把中托下轮组与中托连杆连接，安装开口销，安装时注意：中托轮组易产生翻滚，一定要先在地上翻至起吊位置再垂直起吊，以免伤人；旋转销轴一定要安装到位。 步骤三：拼装主梁 1 ）安放前端梁节：搭起和中托一样高的枕木梁，用汽车吊或其它起重设备把前端梁节摆放在中托和枕木垛上； 2 ）依次组拼梁节：另搭起一组枕木垛，用销轴把梁节与前节梁连接，安装开口销，然后拆除前一组枕木垛用来搭下一组枕木垛，重复上述步骤按编号依次 第 2 页 共 1 1 页 组拼各梁节； 此项施工应注意：主梁属桥机最重要的部件，挂钢丝绳一定要两端平均分后再起吊，以防主梁侧翻；枕木垛搭建一定要水平，基座宽度大小一定超过主梁宽度，以防偏心受力后侧翻。 步骤四：拼装前框架梁 1 ）摆放：用汽车吊或其它起重设备吊起前框架，对正主梁前端的鞍座； 2 ）连接：插上销轴，插上开口销。 此项施工应注意：拼接并框架，损伤人员再主衔上，一定要栓安全绳子或安全带；焊接并框架梁耳板一定要牢固。 步骤五：拼装后上横梁 1 ）摆放：用汽车吊或其它起重设备吊起后上横梁，摆放在末端梁节的横梁固定座上； 2 ）连接：用螺栓进行了连接并紧固。 ...
