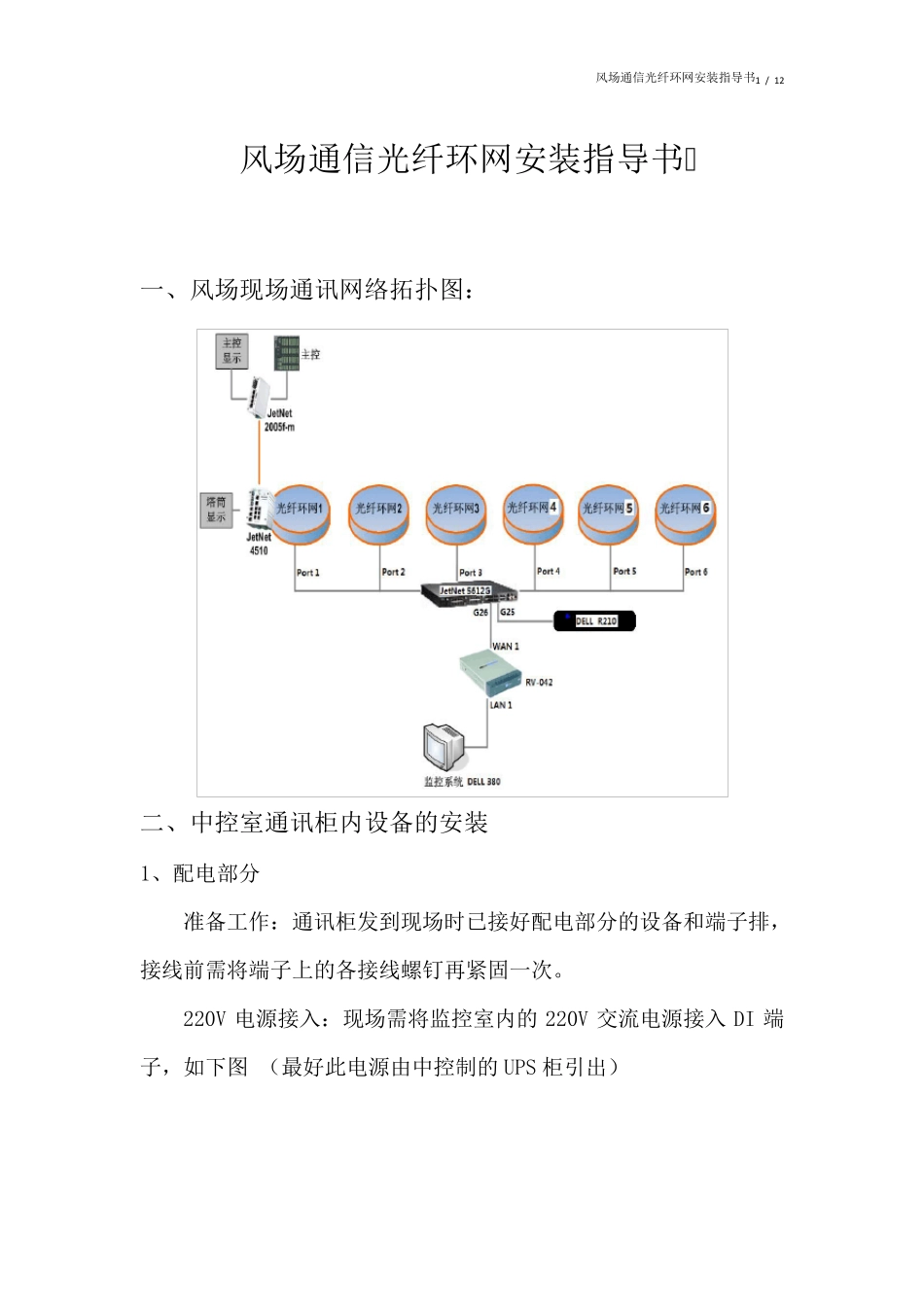

风场通信光纤环网安装指导书 1 / 12 风场通信光纤环网安装指导书 一、风场现场通讯网络拓扑图： 二、中控室通讯柜内设备的安装 1、配电部分 准备工作：通讯柜发到现场时已接好配电部分的设备和端子排，接线前需将端子上的各接线螺钉再紧固一次。 220V 电源接入：现场需将监控室内的 220V 交流电源接入 DI 端子，如下图 （最好此电源由中控制的 UPS 柜引出） 风场通信光纤环网安装指导书 2 / 12 2、通信柜内环网交换机电源的安装 现场所用环网交换机（以 Kroniex 为例）型号为 Jet Net4510，使用直流 24V 电源，支持两组 24V 供电，在交换机的电源端子排上已标出。为此交换机供电的 24V 直流电源由两个 24V 10A 的开关电源提供，如下图 开关电源的输入和输出接线已经在厂内完成并排入线槽内，现场接市电 220V 接 24V 电源端子排 开关电源 风场通信光纤环网安装指导书 3 / 12 只需将排好并标好线号的对应24V 电源线接在交换机的电源端子排上，注意两组24V 电源都要接（冗余）。 3、安装环网交换机 将环网交换机安装固定到对应的滑槽上，并插上电源端子，如图 4、核心交换机、服务器和路由器的安装 先将核心交换机、服务器和路由器安装、固定到通讯柜对应位置，然后将各设备的电源插头插入通讯柜后面的插座。 服务器 核心交换机 路由器 整齐排列各环网交换机 风场通信光纤环网安装指导书 4 / 12 三、连接跳线 1、 光纤跳线和接线盒的连接：光缆施工时已按设计要求将光缆的纤芯熔接尾纤并标号排在通讯柜的接线盒内，其尾纤的 ST 接头按线号插入接线盒的耦合器上。 现场只需先将对应序号的耦合器保护帽去掉，后把光纤跳线的ST 接头插入耦合器。（一套光纤跳线需要两组共四根，标号 1、2、3、4，其中 1、2 号为一组，3、4 号为一组） 2、交换机和光纤跳线、网线的连接：交换机上有三组光口，标号为8、9 和 10（监控室通讯柜内交换机不用 10 号口），如下图。需将 1、2 号跳线的 ST 接头插一组光口，3、4 号跳线的 ST 接头插一组光口。 耦合器 光纤跳线 ST 接头 风场通信光纤环网安装指导书 5 / 12 然后通过6 号网口连接核心交换机（环网交换机和核心交换机通过网线连接），如下图： 3、跳线整理：将插接好的光纤跳线和网线按需要整理固定在通讯柜两组光纤跳线 网线去核心交换机百兆网口 小 心插 入跳 线接头并固定 光口指示灯 风场通信光纤环网...
