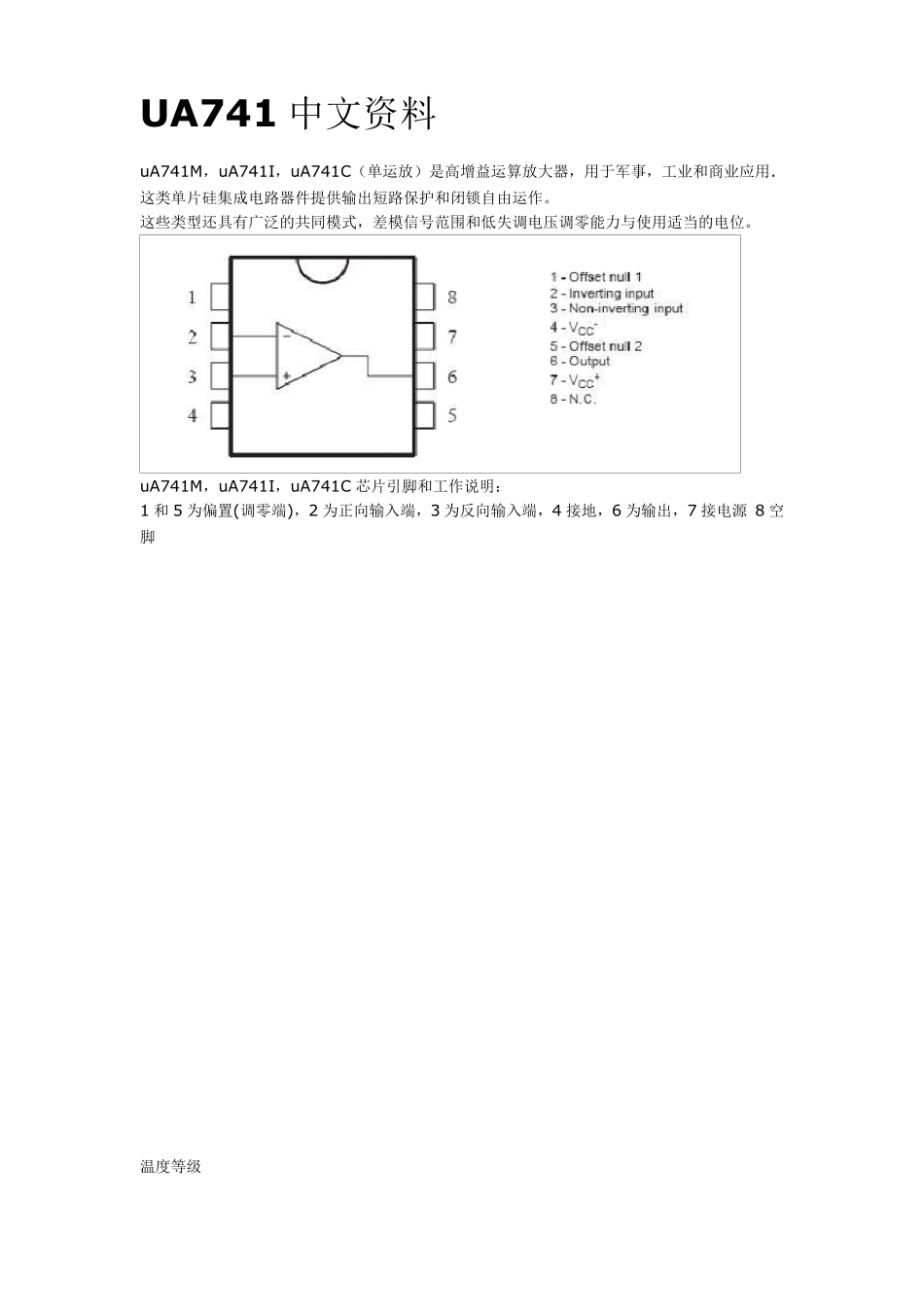

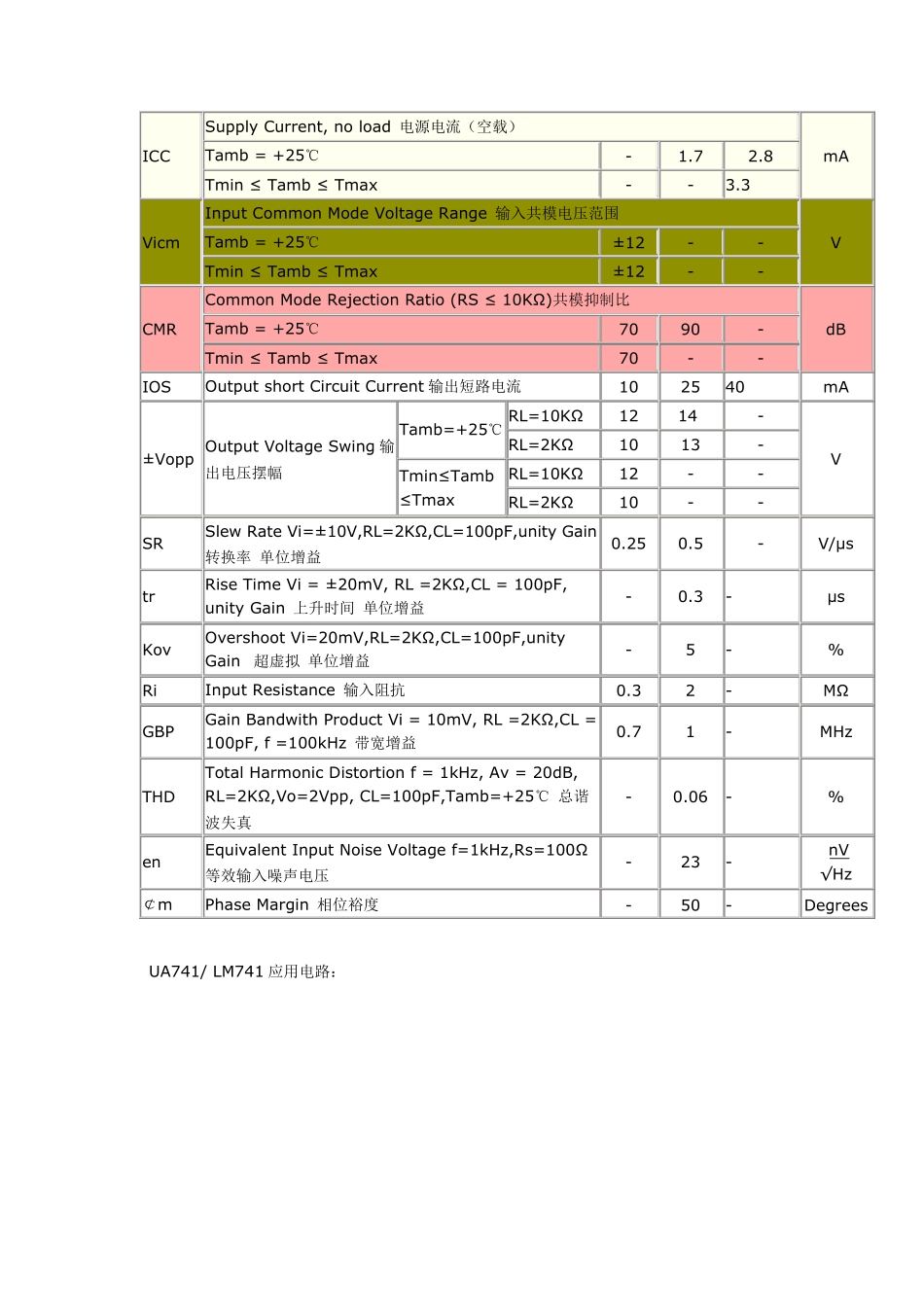

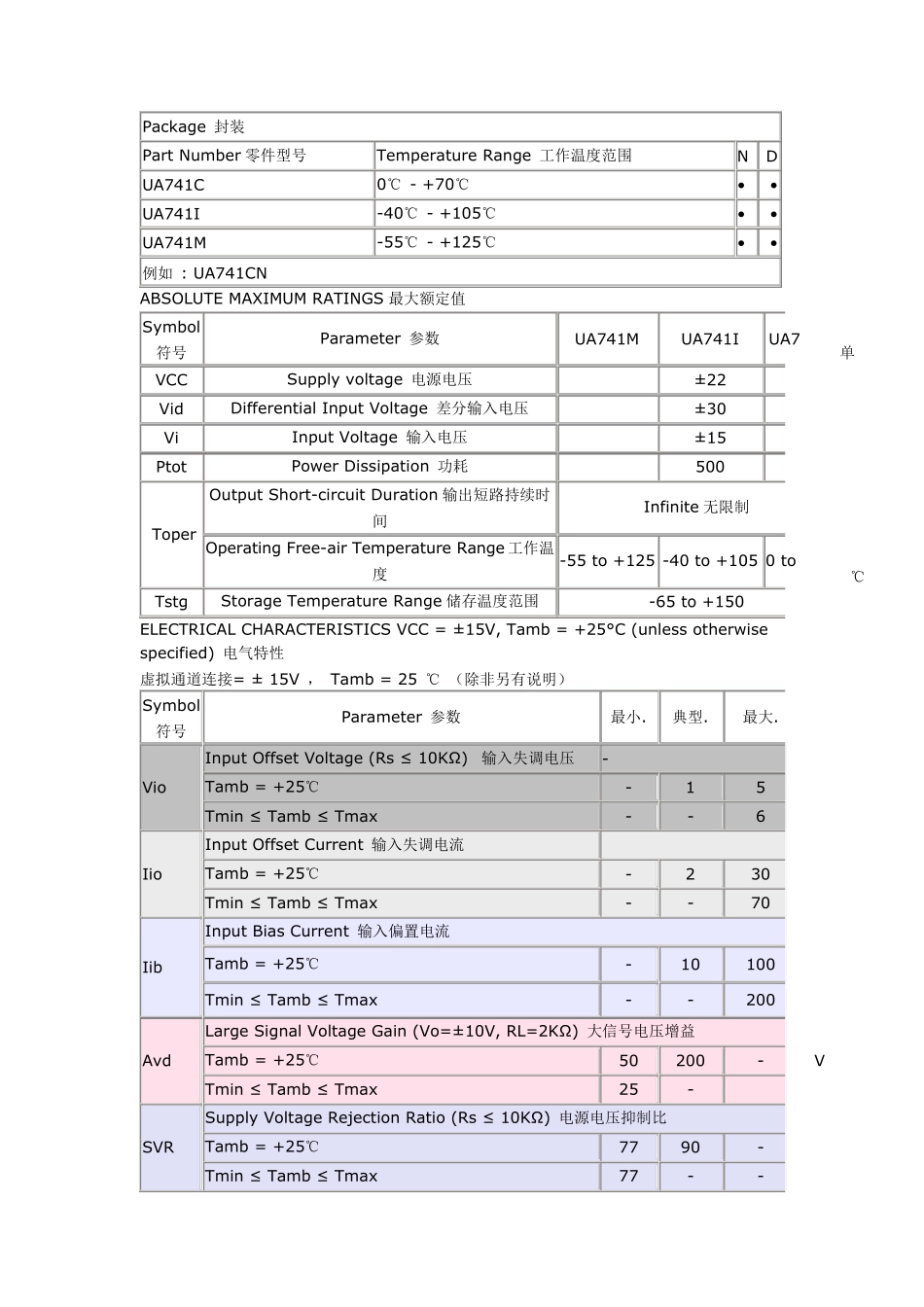

UA741 中文资料 uA741M，uA741I，uA741C（单运放）是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。 这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。 uA741M，uA741I，uA741C 芯片引脚和工作说明： 1 和5 为偏置(调零端)，2 为正向输入端，3 为反向输入端，4 接地，6 为输出，7 接电源 8 空脚 温度等级 Package 封装 Part Number 零件型号 Temperature Range 工作温度范围 N D UA741C 0℃ - +70℃ • • UA741I -40℃ - +105℃ • • UA741M -55℃ - +125℃ • • 例如 : UA741CN ABSOLUTE MAXIMUM RATINGS 最大额定值 Symbol符号 Parameter 参数 UA741M UA741I UA7单VCC Supply voltage 电源电压 ±22 Vid Differential Input Voltage 差分输入电压 ±30 Vi Input Voltage 输入电压 ±15 Ptot Power Dissipation 功耗 500 Toper Output Short-circuit Duration 输出短路持续时间 Infinite 无限制 Operating Free-air Temperature Range 工作温度 -55 to +125 -40 to +105 0 to ℃Tstg Storage Temperature Range 储存温度范围 -65 to +150 ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性 虚拟通道连接= ± 15V ， Tamb = 25 ℃ （除非另有说明） Symbol符号 Parameter 参数 最小. 典型. 最大. Vio Input Offset Voltage (Rs ≤ 10KΩ ) 输入失调电压 - Tamb = +25℃ - 1 5 Tmin ≤ Tamb ≤ Tmax - - 6 Iio Input Offset Current 输入失调电流 Tamb = +25℃ - 2 30 Tmin ≤ Tamb ≤ Tmax - - 70 Iib Input Bias Current 输入偏置电流 Tamb = +25℃ - 10 100 Tmin ≤ Tamb ≤ Tmax - - 200 Avd Large Signal Voltage Gain (Vo=±10V, RL=2KΩ ) 大信号电压增益 VTamb = +25℃ 50 200 - Tmin ≤ Tamb ≤ Tmax 25 - SVR Supply Voltage Rejection Ratio (Rs ≤ 10KΩ ) 电源电压抑制比 Tamb = +25℃ 77 90 - Tmin ≤ Tamb ≤ Tmax 77 - - ICC Supply Current, no load 电源电流（空载） mA Tamb = +25℃ - 1.7 2.8 Tmin ≤ Tamb ...
