UG刀具库建立实例VIP免费

UG刀具库建立实例_第1页
1/9
UG刀具库建立实例_第2页
2/9
UG刀具库建立实例_第3页
3/9

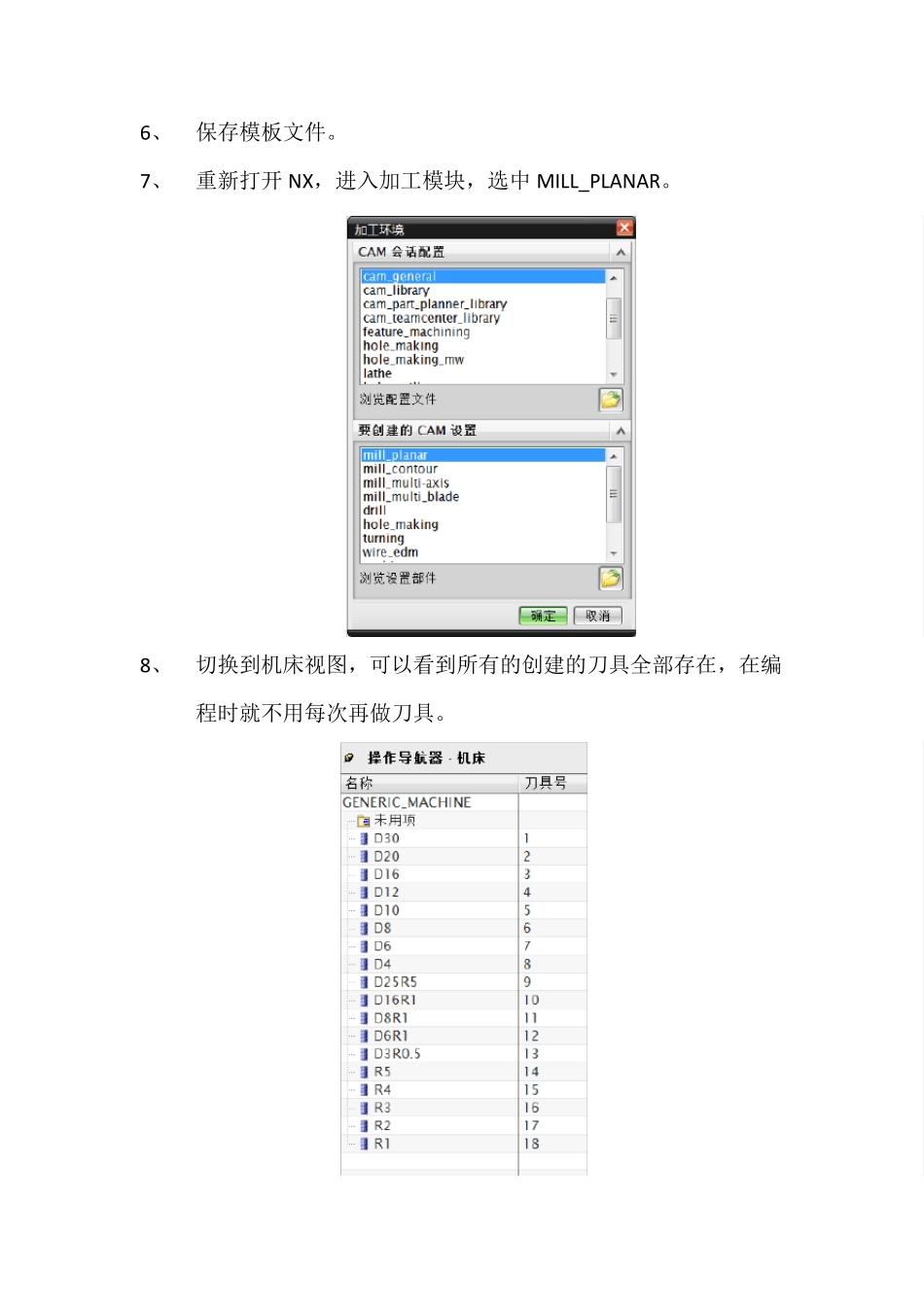

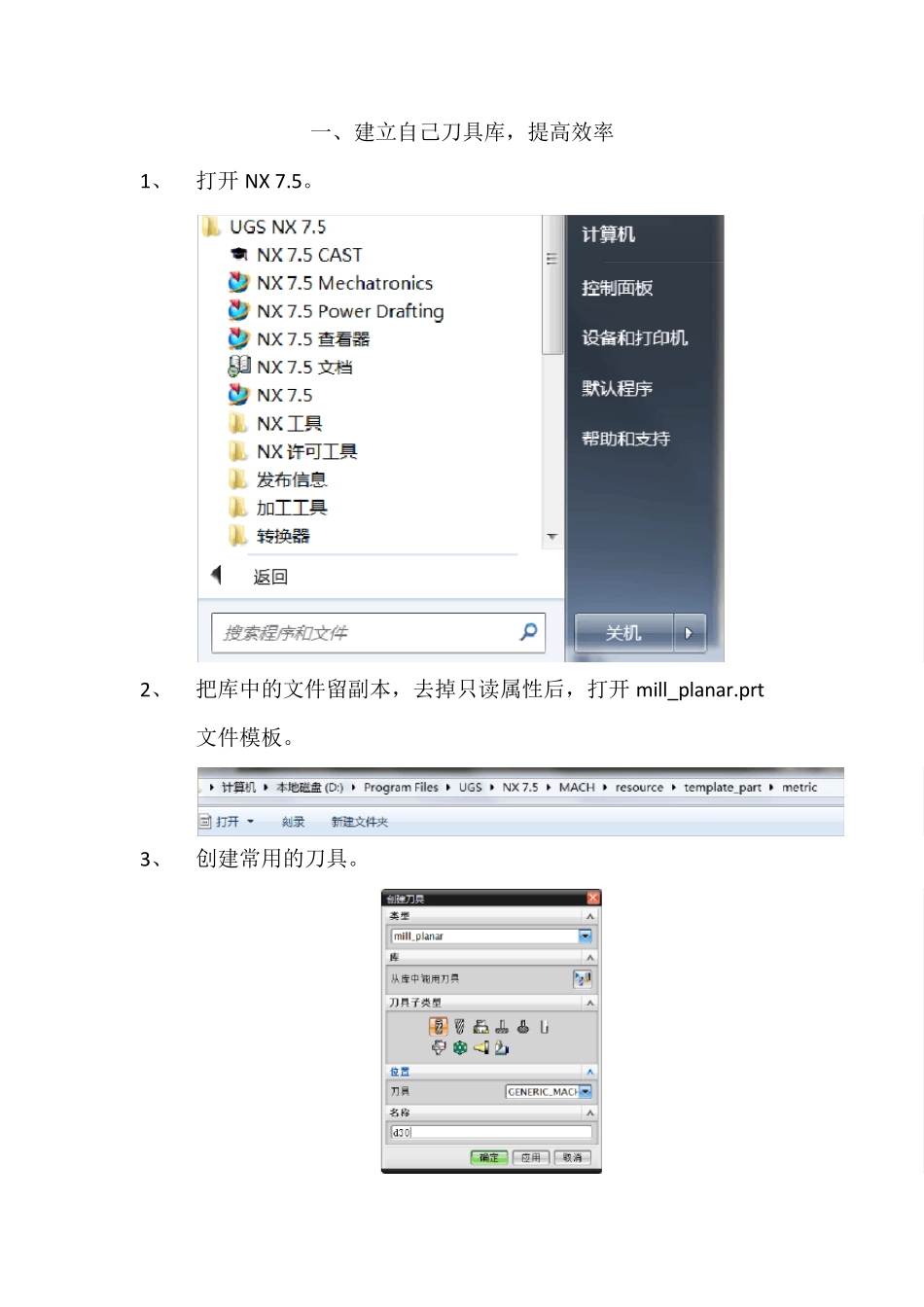

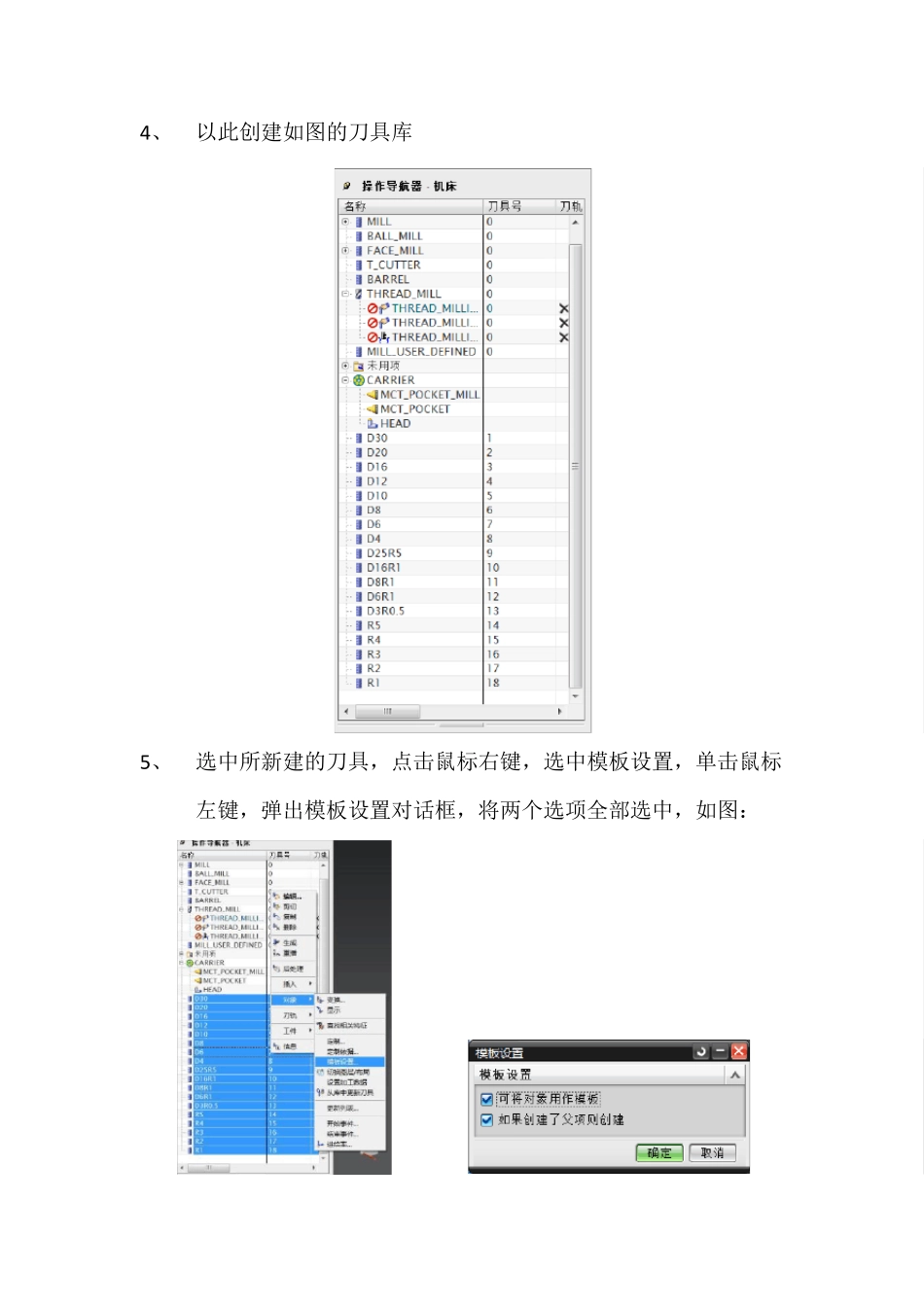

一、建立自己刀具库,提高效率 1、 打开 NX 7.5。 2、 把库中的文件留副本,去掉只读属性后,打开 mill_planar.prt文件模板。 3、 创建常用的刀具。 4、 以此创建如图的刀具库 5、 选中所新建的刀具,点击鼠标右键,选中模板设置,单击鼠标左键,弹出模板设置对话框,将两个选项全部选中,如图: 6、 保存模板文件。 7、 重新打开 NX,进入加工模块,选中 MILL_PLANAR。 8、 切换到机床视图,可以看到所有的创建的刀具全部存在,在编程时就不用每次再做刀具。 二、给库中的刀具加上参数 1、启动 NX 7.5,新建一个 PART,进入加工模块。 2、建立刀具。 3、定义刀具尺寸。 4、输出刀具到库中。 5、编辑刀具切削参数。 6 、插入刀库中的刀具。 7、从刀库中查找刀具并定义切削参数。 8、确定定义的刀具切削参数。 9、从刀库中取出刀具。 10、建立新操作。 1 1 、调用刀具切削参数。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

UG刀具库建立实例
