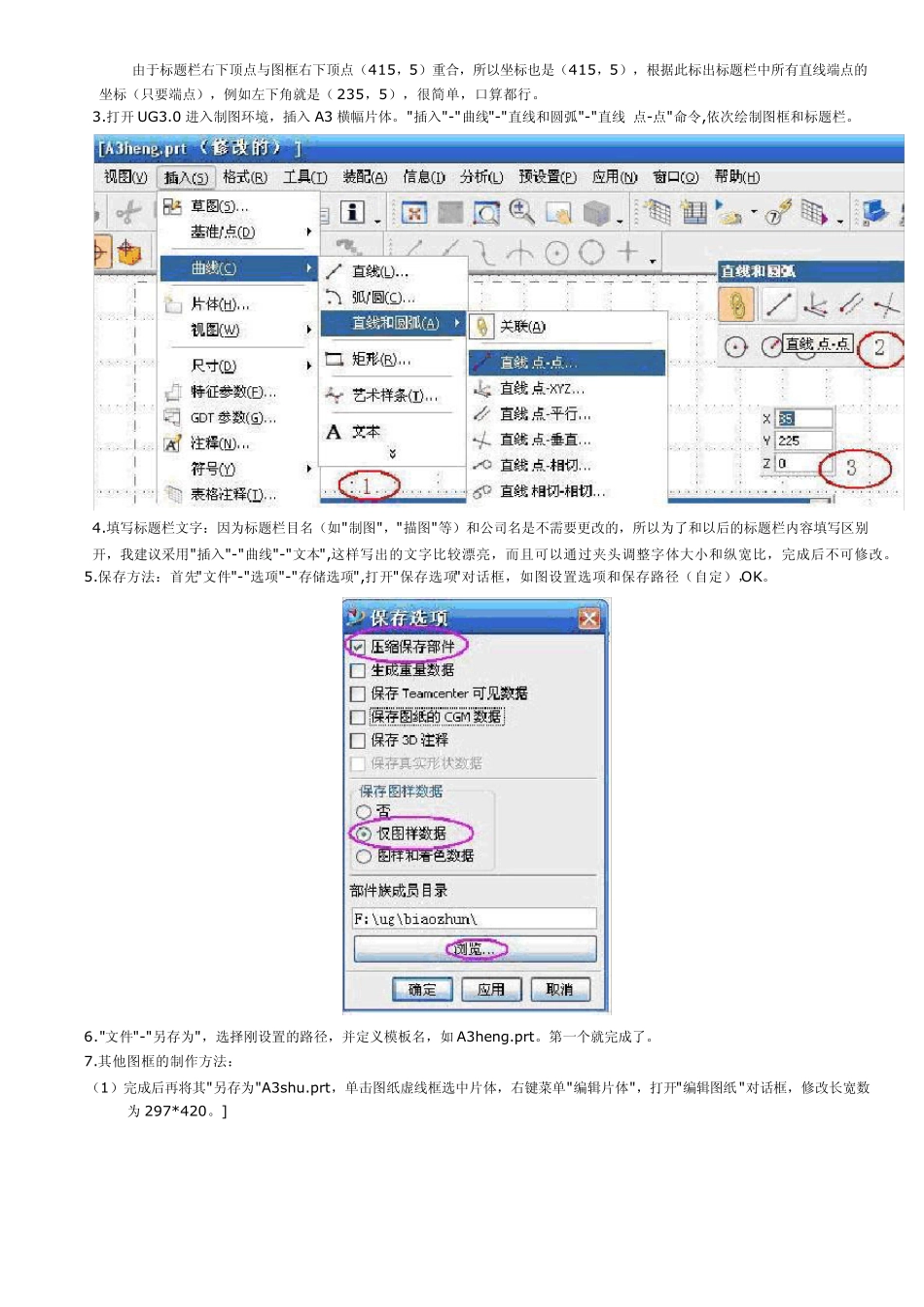

8 月22 日 最详细的图框标题栏制作和使用-u g 图框制作与作用 很多朋友都尝试过图框标题栏的制作和使用，网络上的教材也很多，因为这个并非多么复杂的问题，反而是比较简单的。但是我发现没有很详细的教程，或者说是没有系统的总结这个的，在这里我就尝试着边详细介绍制作方法，最后再将其设置方法和使用方法做个比较，让大家在使用的时候可以灵活的采用。 一、制作方法 1. 首先还是确定格式，符合你们个人实际情况的图框标题栏形式 在这里，我还是采用GB 机械制图的规范，如图 常用方法： 方法1. 用"曲线"在Drafting 中划出图框，采用直线，编辑曲线等命令 方法2. 用"曲线"在Drafting 中划出图框，采用"点-点"直线，通过输入点坐标直接绘制各线段 看似方法1.比较简单，实际上因为编辑曲线命令操作的复杂性，反而不如方法2 直接输入坐标来创建简单，可以免去了编辑的复杂。 这里我建议采用方法2。 注意：1.所有图框标题栏明细表的制作都必须在"Drafting"制图环境下进行。 2.必须将图纸的左下角定义为坐标原点（0，0），这与UG 制图默认设置一致。 2.我们采用最常用的横A3 图框来做第一个图纸模板，其余的就是简单的修改 -另存了。 横 A3 图纸的图框4 个顶点的坐标就出来了，记下来。 由于标题栏右下顶点与图框右下顶点（415，5）重合，所以坐标也是（415，5），根据此标出标题栏中所有直线端点的坐标（只要端点），例如左下角就是（235，5），很简单，口算都行。 3.打开 UG3.0 进入制图环境，插入 A3 横幅片体。"插入"-"曲线"-"直线和圆弧"-"直线 点-点"命令,依次绘制图框和标题栏。 4.填写标题栏文字：因为标题栏目名（如"制图"，"描图"等）和公司名是不需要更改的，所以为了和以后的标题栏内容填写区别开，我建议采用"插入"-"曲线"-"文本",这样写出的文字比较漂亮，而且可以通过夹头调整字体大小和纵宽比，完成后不可修改。 5.保存方法：首先"文件"-"选项"-"存储选项",打开"保存选项"对话框，如图设置选项和保存路径（自定），OK。 6."文件"-"另存为"，选择刚设置的路径，并定义模板名，如A3heng.prt。第一个就完成了。 7.其他图框的制作方法： （1）完成后再将其"另存为"A3shu .prt，单击图纸虚线框选中片体，右键菜单"编辑片体"，打开"编辑图纸"对话框，修改长宽数为 297*420。] （2）然后用"编辑"-"变换"-选择整个标题栏-"平移"-"至一点"-选择标题栏右下顶点（415，5）为参考点-在出现的目标点...
