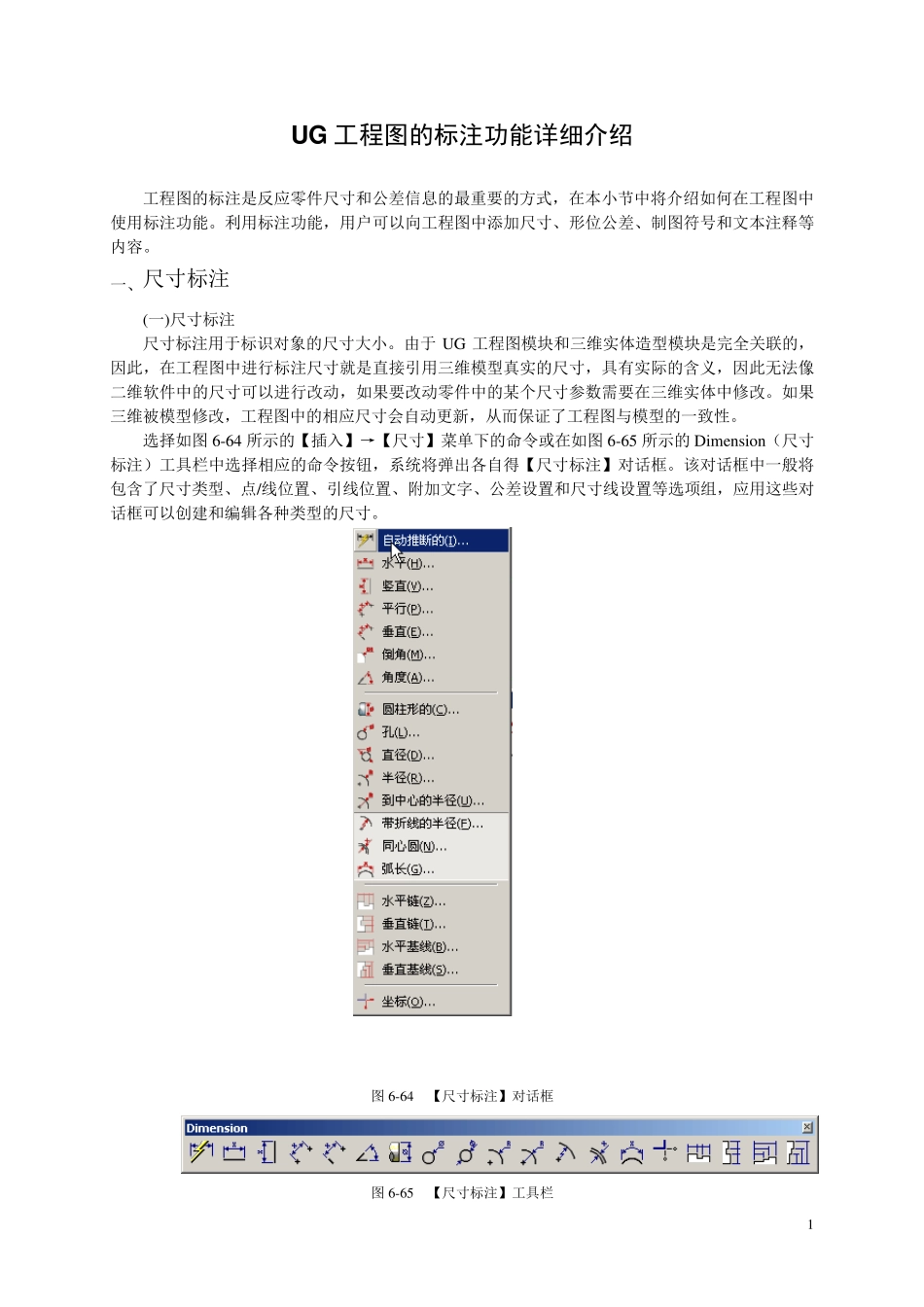

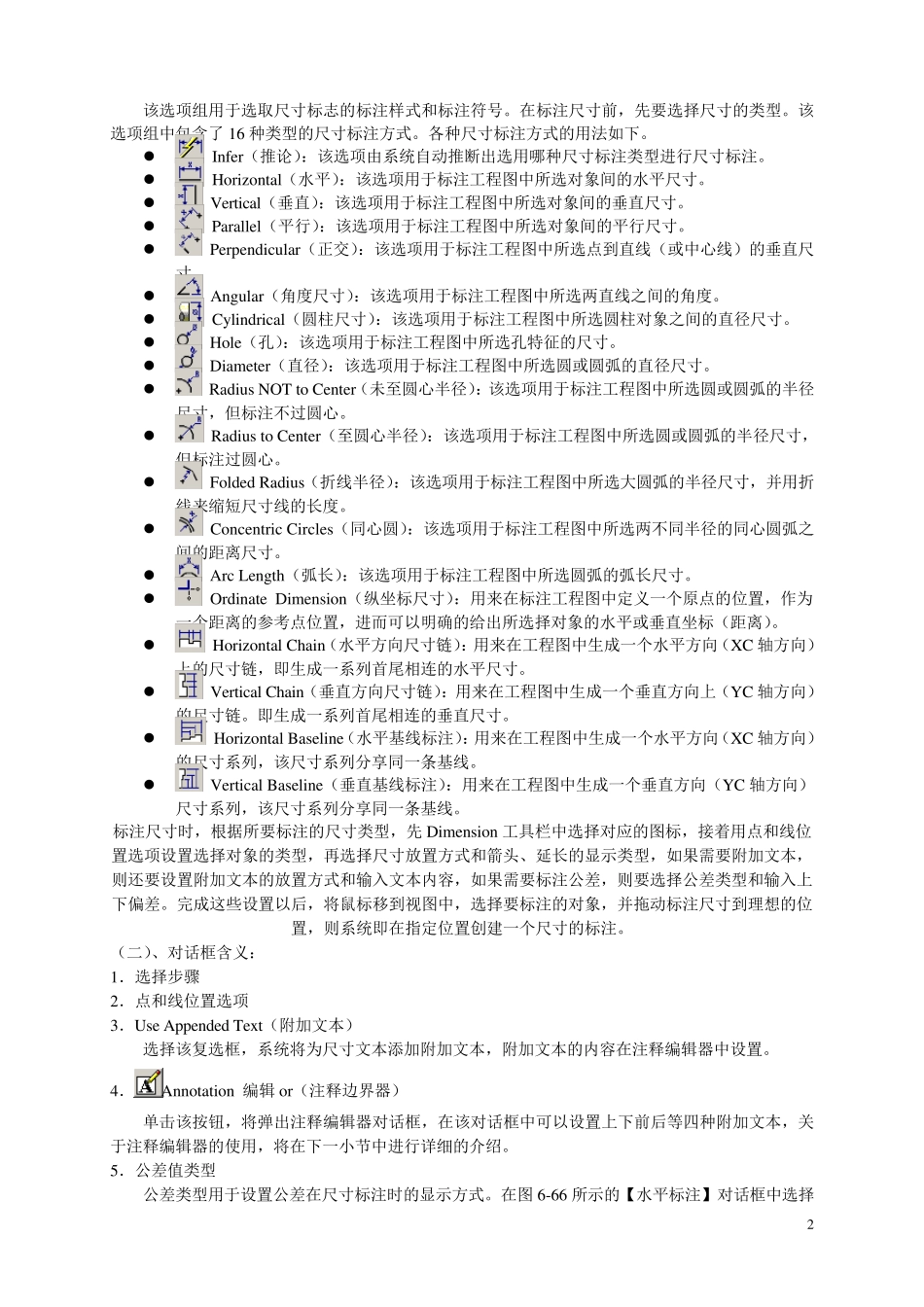

1 UG 工程图的标注功能详细介绍 工程图的标注是反应零件尺寸和公差信息的最重要的方式，在本小节中将介绍如何在工程图中使用标注功能。利用标注功能，用户可以向工程图中添加尺寸、形位公差、制图符号和文本注释等内容。 一、尺寸标注 (一)尺寸标注 尺寸标注用于标识对象的尺寸大小。由于UG 工程图模块和三维实体造型模块是完全关联的，因此，在工程图中进行标注尺寸就是直接引用三维模型真实的尺寸，具有实际的含义，因此无法像二维软件中的尺寸可以进行改动，如果要改动零件中的某个尺寸参数需要在三维实体中修改。如果三维被模型修改，工程图中的相应尺寸会自动更新，从而保证了工程图与模型的一致性。 选择如图6-64 所示的【插入】→【尺寸】菜单下的命令或在如图6-65 所示的Dimension（尺寸标注）工具栏中选择相应的命令按钮，系统将弹出各自得【尺寸标注】对话框。该对话框中一般将包含了尺寸类型、点/线位置、引线位置、附加文字、公差设置和尺寸线设置等选项组，应用这些对话框可以创建和编辑各种类型的尺寸。 图6-64 【尺寸标注】对话框 图6-65 【尺寸标注】工具栏 2 该选项组用于选取尺寸标志的标注样式和标注符号。在标注尺寸前，先要选择尺寸的类型。该选项组中包含了 16 种类型的尺寸标注方式。各种尺寸标注方式的用法如下。  Infer（推论）：该选项由系统自动推断出选用哪种尺寸标注类型进行尺寸标注。  Horizontal（水平）：该选项用于标注工程图中所选对象间的水平尺寸。  Vertical（垂直）：该选项用于标注工程图中所选对象间的垂直尺寸。  Parallel（平行）：该选项用于标注工程图中所选对象间的平行尺寸。  Perpendicular（正交）：该选项用于标注工程图中所选点到直线（或中心线）的垂直尺寸。  Angular（角度尺寸）：该选项用于标注工程图中所选两直线之间的角度。  Cylindrical（圆柱尺寸）：该选项用于标注工程图中所选圆柱对象之间的直径尺寸。  Hole（孔）：该选项用于标注工程图中所选孔特征的尺寸。  Diameter（直径）：该选项用于标注工程图中所选圆或圆弧的直径尺寸。  Radius NOT to Center（未至圆心半径）：该选项用于标注工程图中所选圆或圆弧的半径尺寸，但标注不过圆心。  Radius to Center（至圆心半径）：该选项用于标注工程图中所选圆或圆弧的半径尺寸，但标注过圆心。  Folded Radius（折线半径）：该选项用于标注工程图中所选大...
