UG软件中鼠标及快捷键的应用VIP专享VIP免费

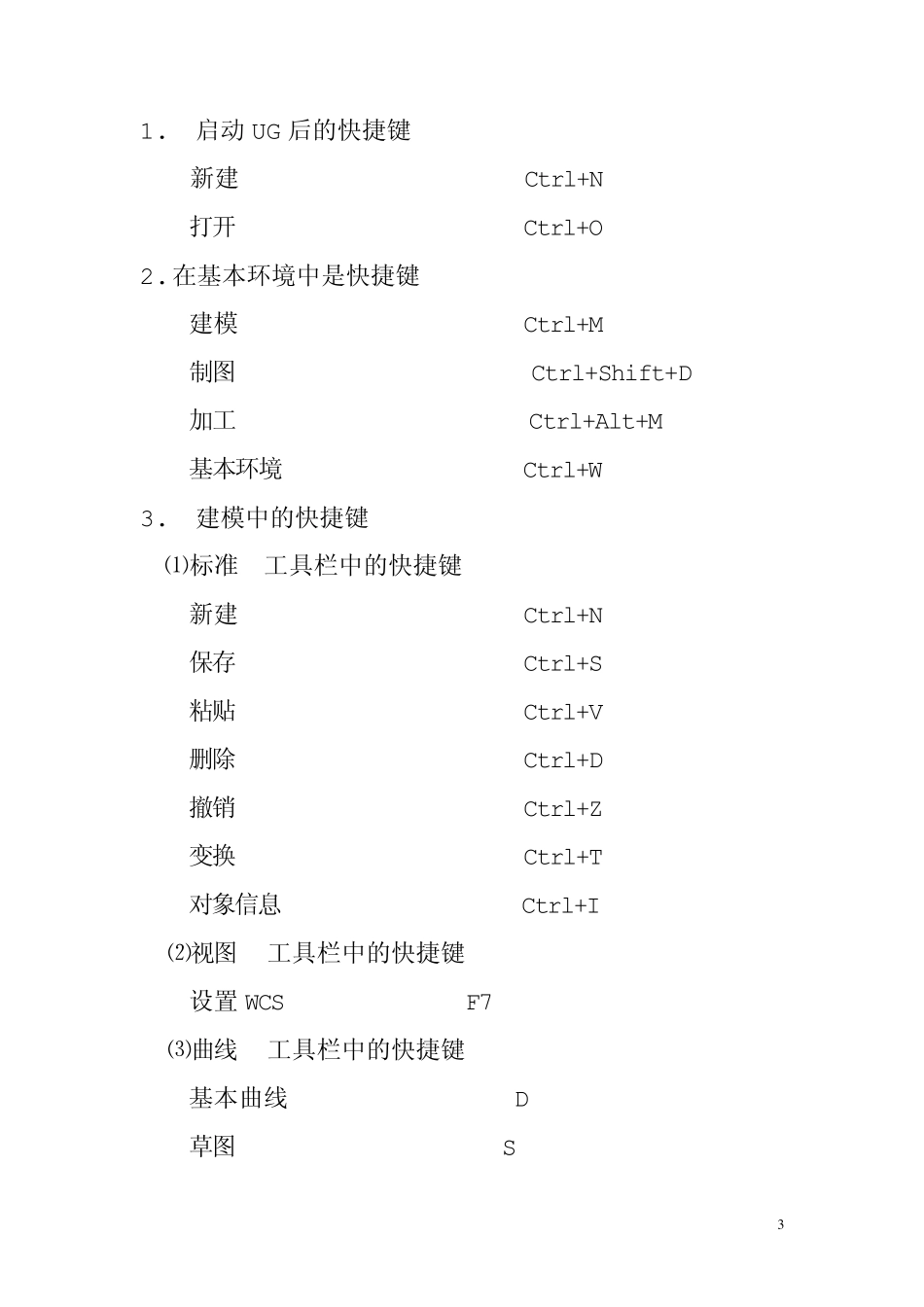

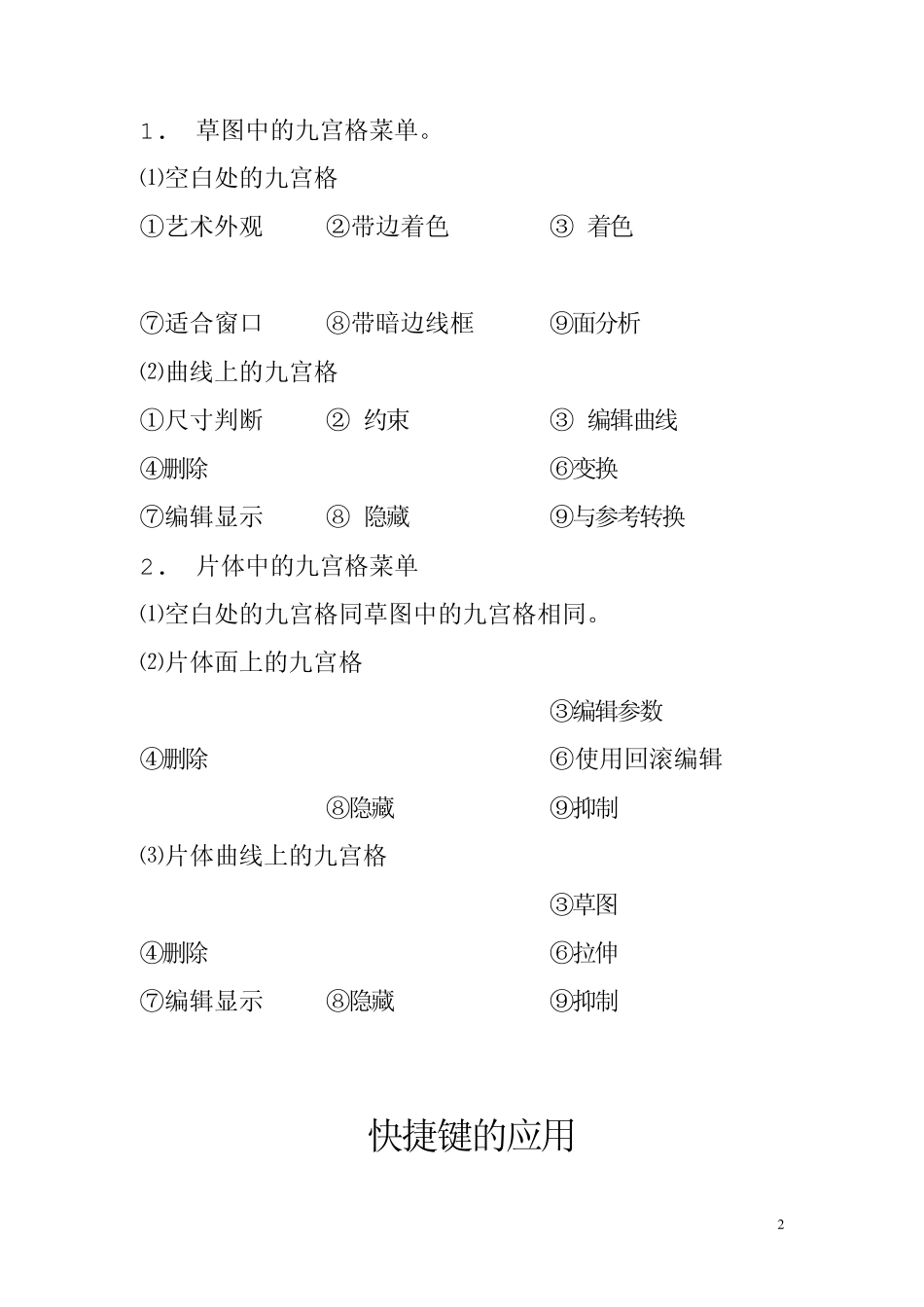

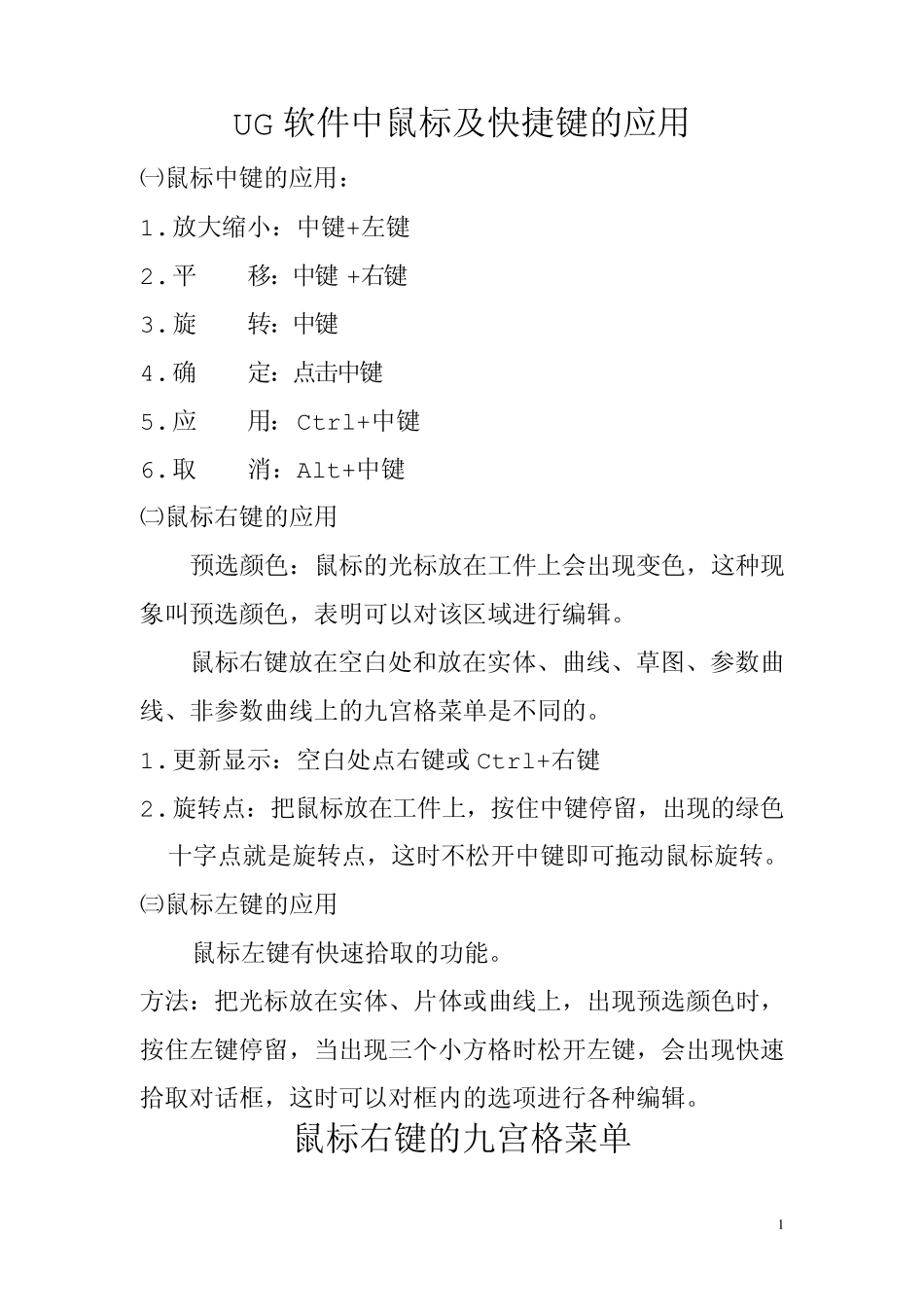

1 UG 软件中鼠标及快捷键的应用 ㈠鼠标中键的应用： 1. 放大缩小：中键+左键 2. 平 移：中键+右键 3. 旋 转：中键 4. 确 定：点击中键 5. 应 用：Ctrl+中键 6. 取 消：Alt+中键 ㈡鼠标右键的应用 预选颜色：鼠标的光标放在工件上会出现变色，这种现象叫预选颜色，表明可以对该区域进行编辑。 鼠标右键放在空白处和放在实体、曲线、草图、参数曲线、非参数曲线上的九宫格菜单是不同的。 1. 更新显示：空白处点右键或 Ctrl+右键 2. 旋转点：把鼠标放在工件上，按住中键停留，出现的绿色十字点就是旋转点，这时不松开中键即可拖动鼠标旋转。 ㈢鼠标左键的应用 鼠标左键有快速拾取的功能。 方法：把光标放在实体、片体或曲线上，出现预选颜色时，按住左键停留，当出现三个小方格时松开左键，会出现快速拾取对话框，这时可以对框内的选项进行各种编辑。 鼠标右键的九宫格菜单 2 1. 草图中的九宫格菜单。 ⑴空白处的九宫格 ①艺术外观 ②带边着色 ③ 着色 ⑦适合窗口 ⑧带暗边线框 ⑨面分析 ⑵曲线上的九宫格 ①尺寸判断 ② 约束 ③ 编辑曲线 ④删除 ⑥变换 ⑦编辑显示 ⑧ 隐藏 ⑨与参考转换 2. 片体中的九宫格菜单 ⑴空白处的九宫格同草图中的九宫格相同。 ⑵片体面上的九宫格 ③编辑参数 ④删除 ⑥使用回滚编辑 ⑧隐藏 ⑨抑制 ⑶片体曲线上的九宫格 ③草图 ④删除 ⑥拉伸 ⑦编辑显示 ⑧隐藏 ⑨抑制 快捷键的应用 3 1. 启动UG 后的快捷键 新建 Ctrl+N 打开 Ctrl+O 2. 在基本环境中是快捷键 建模 Ctrl+M 制图 Ctrl+Shift+D 加工 Ctrl+Alt+M 基本环境 Ctrl+W 3. 建模中的快捷键 ⑴标准 工具栏中的快捷键 新建 Ctrl+N 保存 Ctrl+S 粘贴 Ctrl+V 删除 Ctrl+D 撤销 Ctrl+Z 变换 Ctrl+T 对象信息 Ctrl+I ⑵视图 工具栏中的快捷键 设置 WCS F7 ⑶曲线 工具栏中的快捷键 基本曲线 D 草图 S 4 矩形 G 多边形 Alt+G 偏执曲线 J 桥接曲线 Alt+U 合并 Alt+H 投影 K 组合投影 Alt+K 相交曲线 Alt+D 抽取曲线 Alt+C 在面上偏执 Alt+J ⑷ 编辑曲线 工具栏中的快捷键 编辑曲线 H 编辑曲线长度 F ⑸ 编辑特征 工具栏中的快捷键 移除参数 F5 ⑹ 选择 工具栏中的快捷键 全选 Ctrl+A ⑺ 成型特征 工具栏中的快捷键 草图 S 拉伸 X 回转 Ctrl+X 沿引导线扫掠 Alt+R 5 管道 Alt+2 孔 4 圆台 ...
