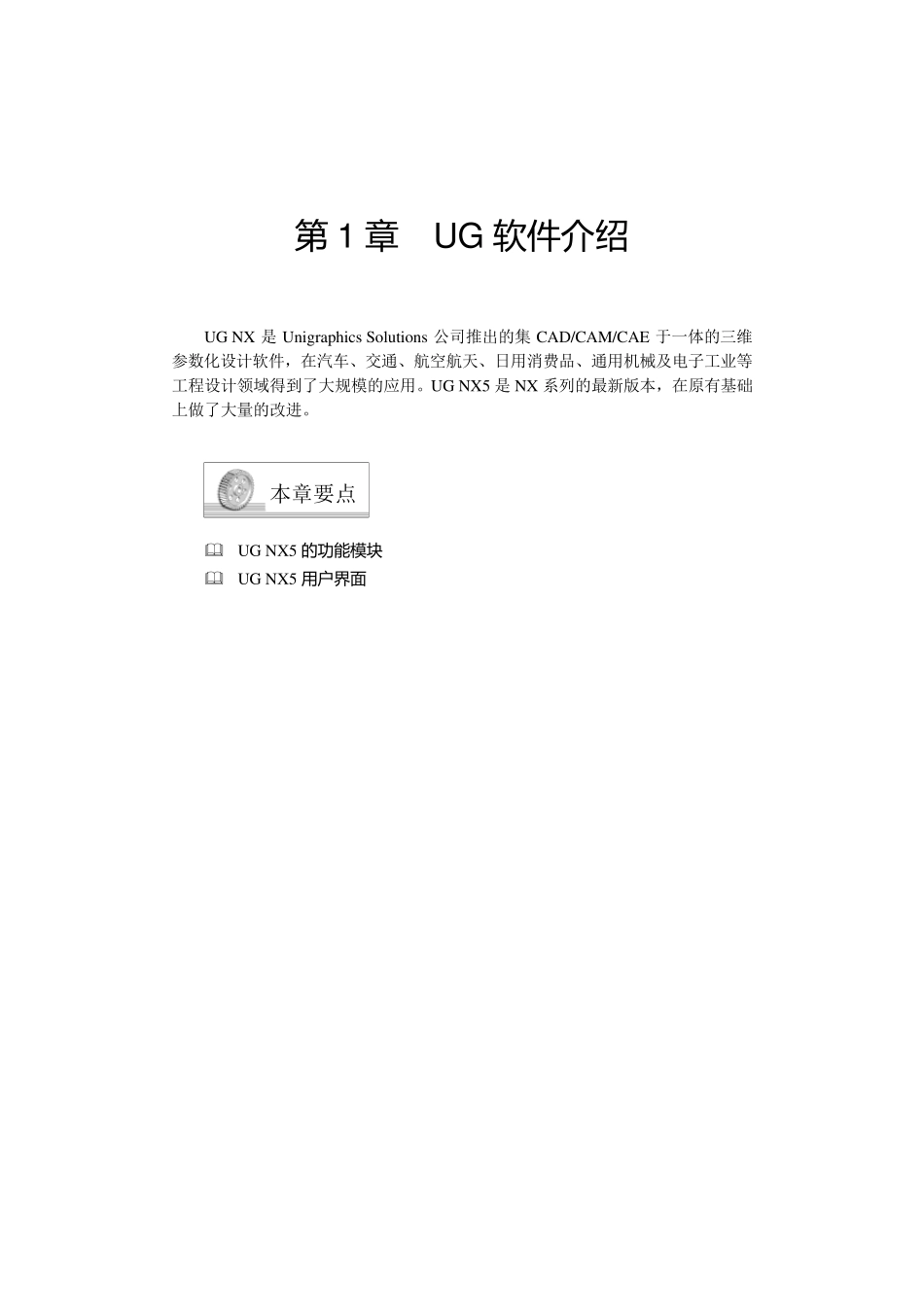

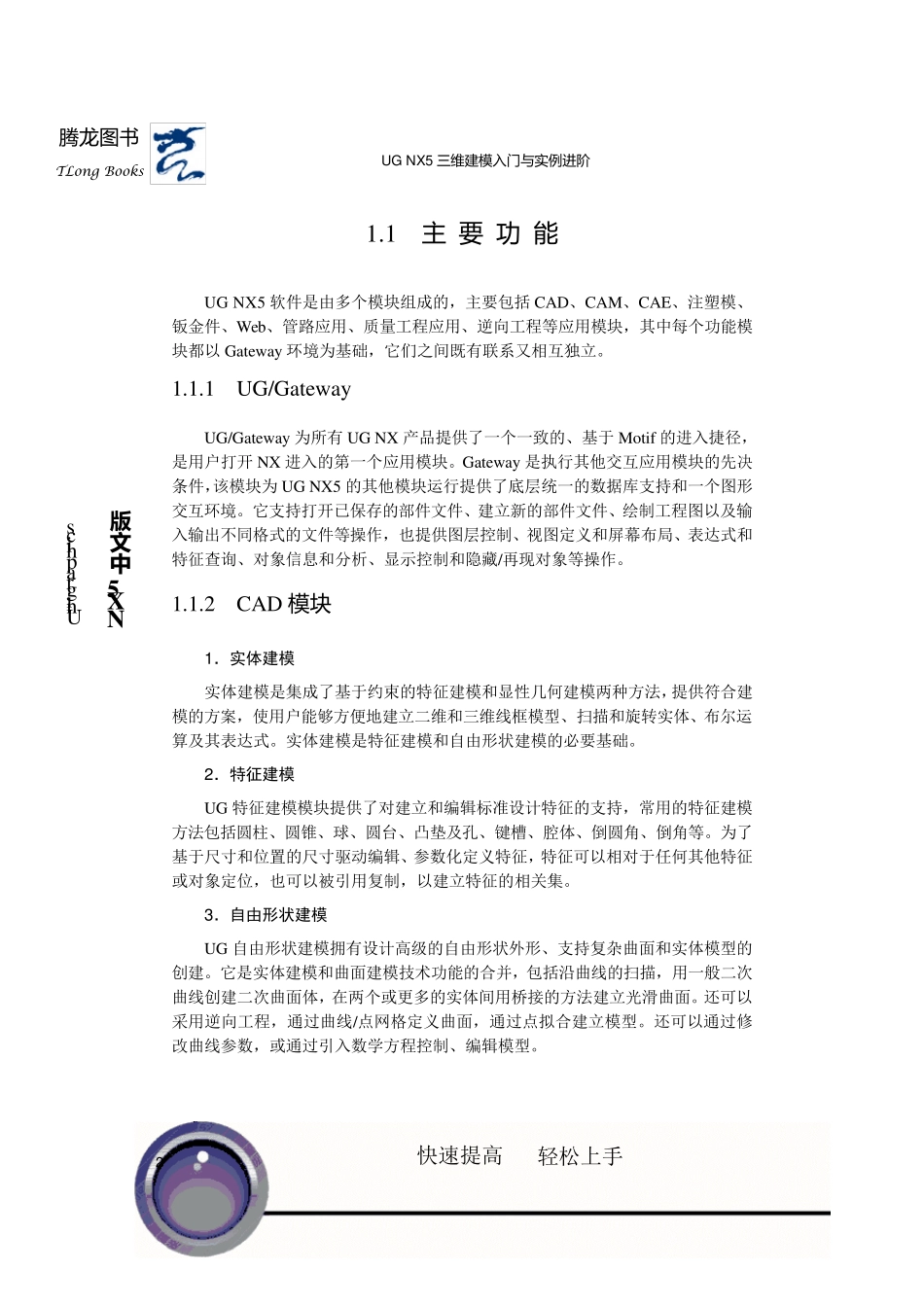

第 1 章 UG 软 件 介绍 UG NX 是Unigraphics Solu tions 公司推出的集CAD/CAM/CAE 于一体的三维参数化设计软件，在汽车、交通、航空航天、日用消费品、通用机械及电子工业等工程设计领域得到了大规模的应用。UG NX5 是NX 系列的最新版本，在原有基础上做了大量的改进。  UG NX5 的功能模块  UG NX5 用户界面 本章要点 Unigraphics NX5中文版 快速提高 轻松上手 UG NX5 三维建模入门与实例进阶 2 TLong Books 腾龙图书 1.1 主 要 功 能 UG NX5 软件是由多个模块组成的，主要包括CAD、CAM、CAE、注塑模、钣金件、Web、管路应用、质量工程应用、逆向工程等应用模块，其中每个功能模块都以 Gateway环境为基础，它们之间既有联系又相互独立。 1.1.1 UG/Gateway UG/Gateway为所有 UG NX 产品提供了一个一致的、基于 Motif 的进入捷径，是用户打开 NX 进入的第一个应用模块。Gateway是执行其他交互应用模块的先决条件，该模块为 UG NX5 的其他模块运行提供了底层统一的数据库支持和一个图形交互环境。它支持打开已保存的部件文件、建立新的部件文件、绘制工程图以及输入输出不同格式的文件等操作，也提供图层控制、视图定义和屏幕布局、表达式和特征查询、对象信息和分析、显示控制和隐藏/再现对象等操作。 1.1.2 CAD 模块 1．实体建模 实体建模是集成了基于约束的特征建模和显性几何建模两种方法，提供符合建模的方案，使用户能够方便地建立二维和三维线框模型、扫描和旋转实体、布尔运算及其表达式。实体建模是特征建模和自由形状建模的必要基础。 2．特征建模 UG 特征建模模块提供了对建立和编辑标准设计特征的支持，常用的特征建模方法包括圆柱、圆锥、球、圆台、凸垫及孔、键槽、腔体、倒圆角、倒角等。为了基于尺寸和位置的尺寸驱动编辑、参数化定义特征，特征可以相对于任何其他特征或对象定位，也可以被引用复制，以建立特征的相关集。 3．自由形状建模 UG 自由形状建模拥有设计高级的自由形状外形、支持复杂曲面和实体模型的创建。它是实体建模和曲面建模技术功能的合并，包括沿曲线的扫描，用一般二次曲线创建二次曲面体，在两个或更多的实体间用桥接的方法建立光滑曲面。还可以采用逆向工程，通过曲线/点网格定义曲面，通过点拟合建立模型。还可以通过修改曲线参数，或通过引入数学方程控制、编辑模型。 实例提高 轻松入门 第 1 章 UG 软 件 介 绍 3 TL...
