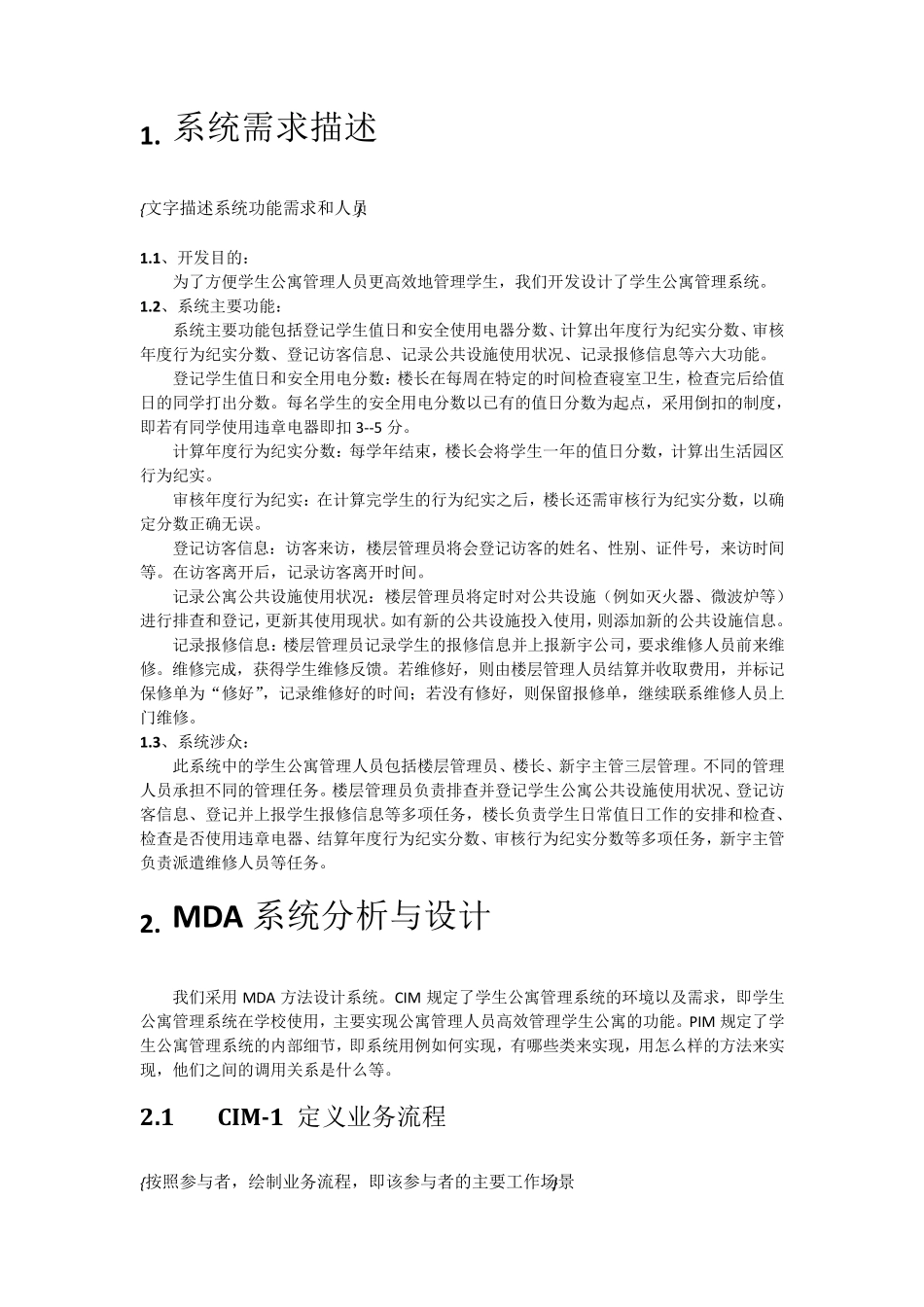

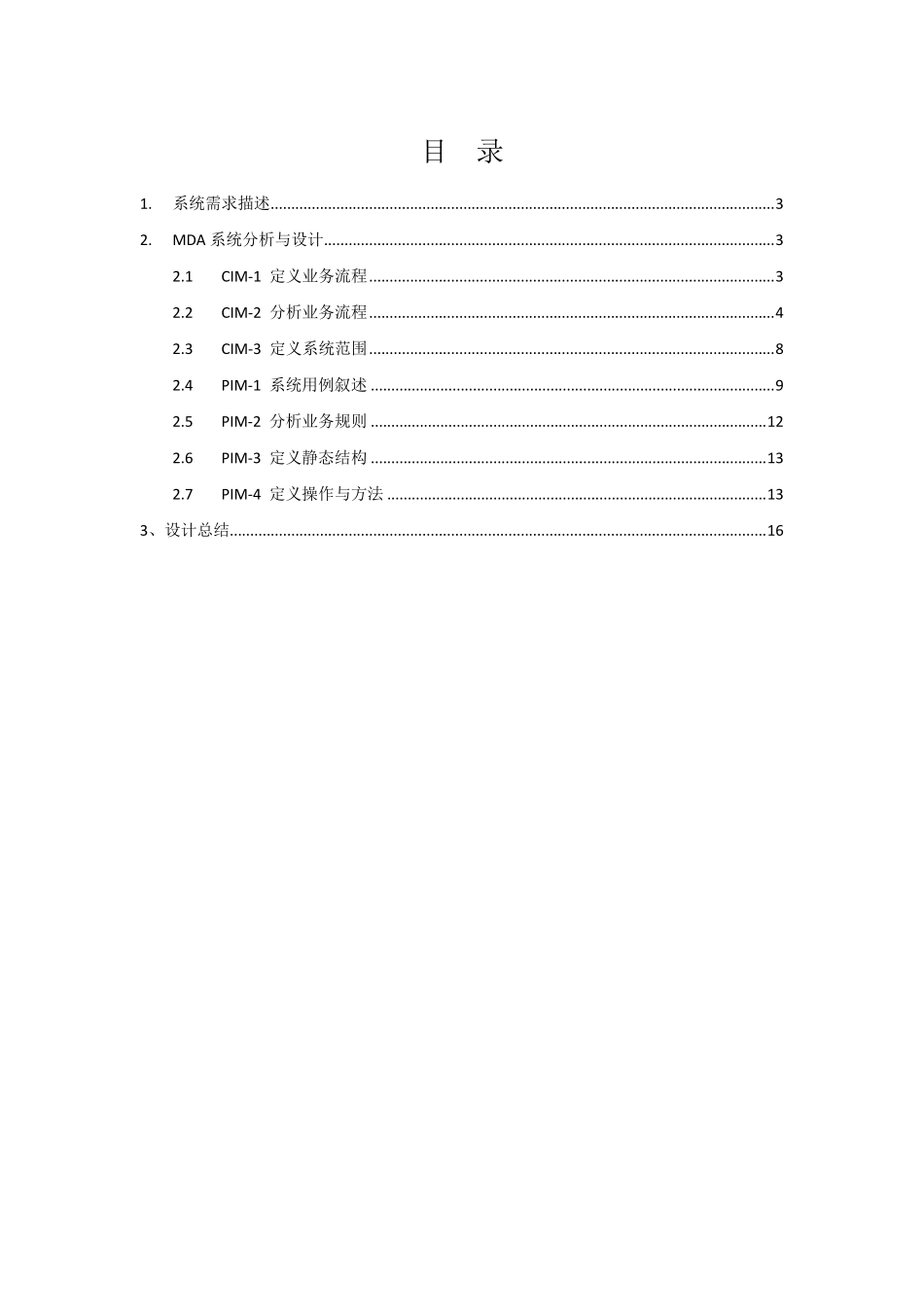

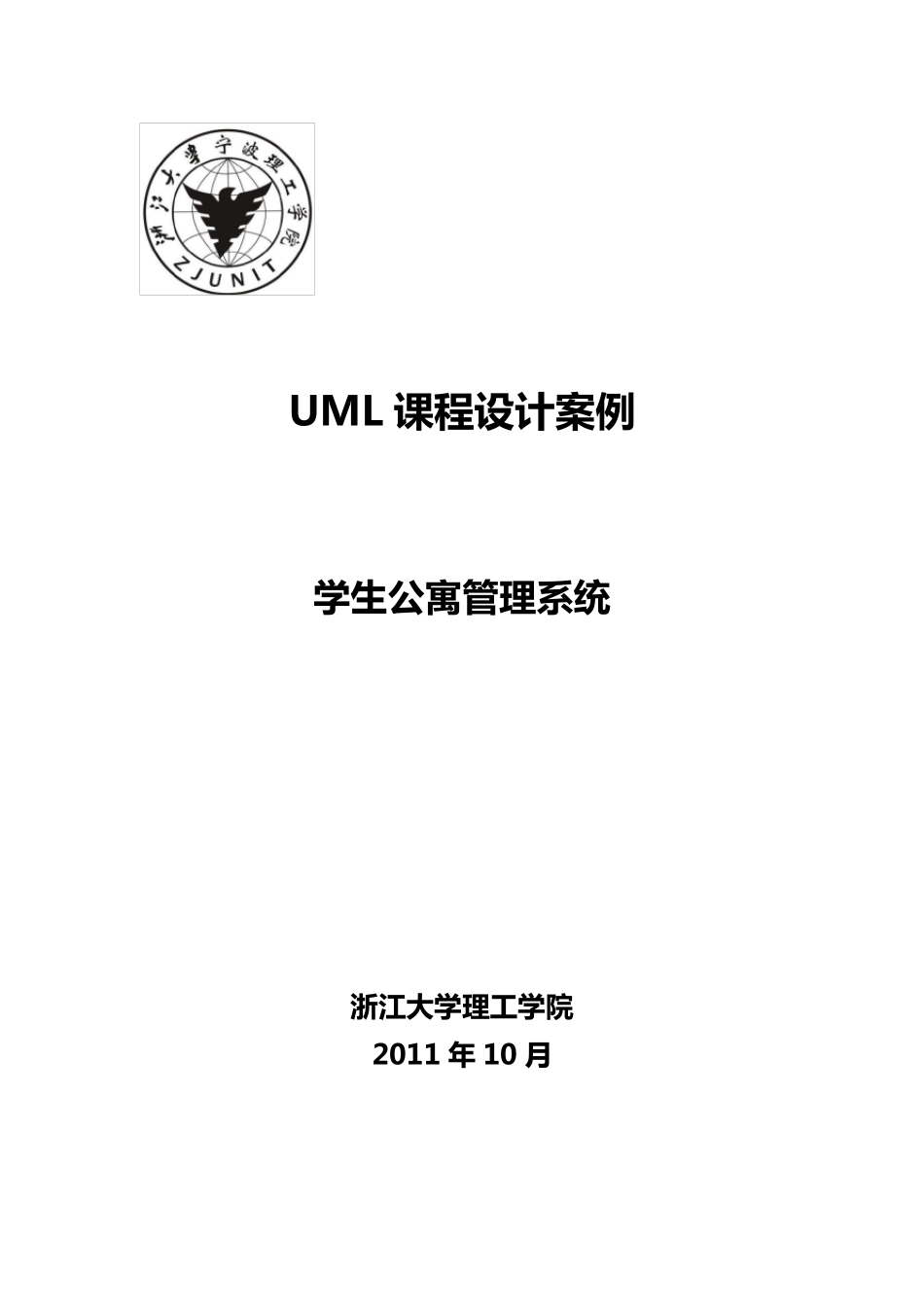

UML 课 程 设 计 案 例 学生公寓管理系统 浙江大学理工学院 2011 年 10 月 目 录 1. 系统需求描述 ........................................................................................................................... 3 2. MDA 系统分析与设计 .............................................................................................................. 3 2.1 CIM-1 定义业务流程 ................................................................................................... 3 2.2 CIM-2 分析业务流程 ................................................................................................... 4 2.3 CIM-3 定义系统范围 ................................................................................................... 8 2.4 PIM-1 系统用例叙述 ................................................................................................... 9 2.5 PIM-2 分析业务规则 ................................................................................................. 12 2.6 PIM-3 定义静态结构 ................................................................................................. 13 2.7 PIM-4 定义操作与方法 ............................................................................................. 13 3、设计总结................................................................................................................................... 16 1. 系统需求描述 {文字描述系统功能需求和人员} 1.1、开发目的： 为了方便学生公寓管理人员更高效地管理学生，我们开发设计了学生公寓管理系统。 1.2、系统主要功能： 系统主要功能包括登记学生值日和安全使用电器分数、计算出年度行为纪实分数、审核年度行为纪实分数、登记访客信息、记录公共设施使用状况、记录报修信息等六大功能。 登记学生值日和安全用电分数：楼长在每周在特定的时间检查寝室卫生，检查完后给值日的同学打出分数。每名学生的安全用电分数以已有的值日分数为起点，采用倒扣的制度，即若有同学使用违章电器即扣 3--5 分。 计算年度行为纪实分数：每学年结束，楼长会将学生一年的...
