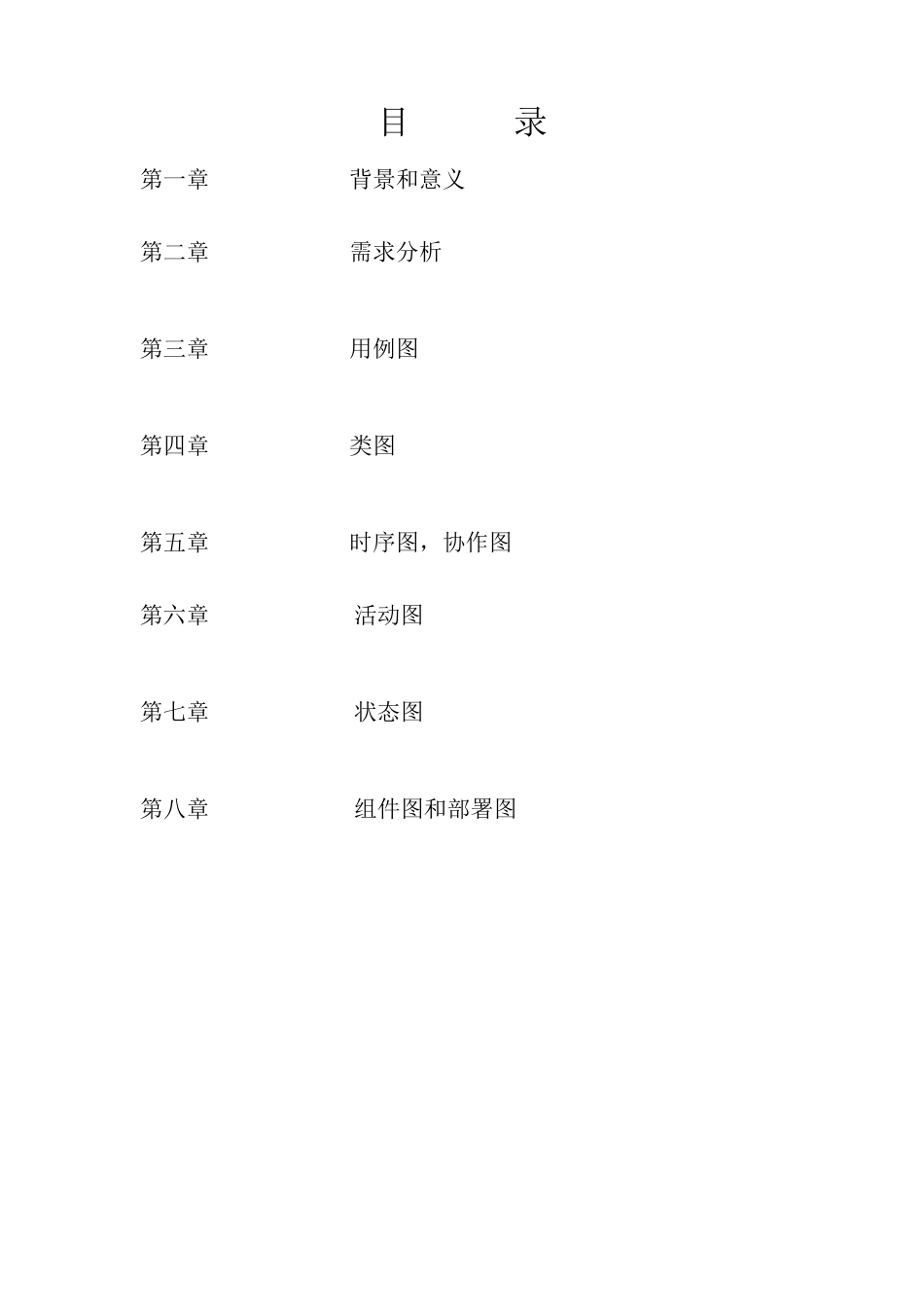

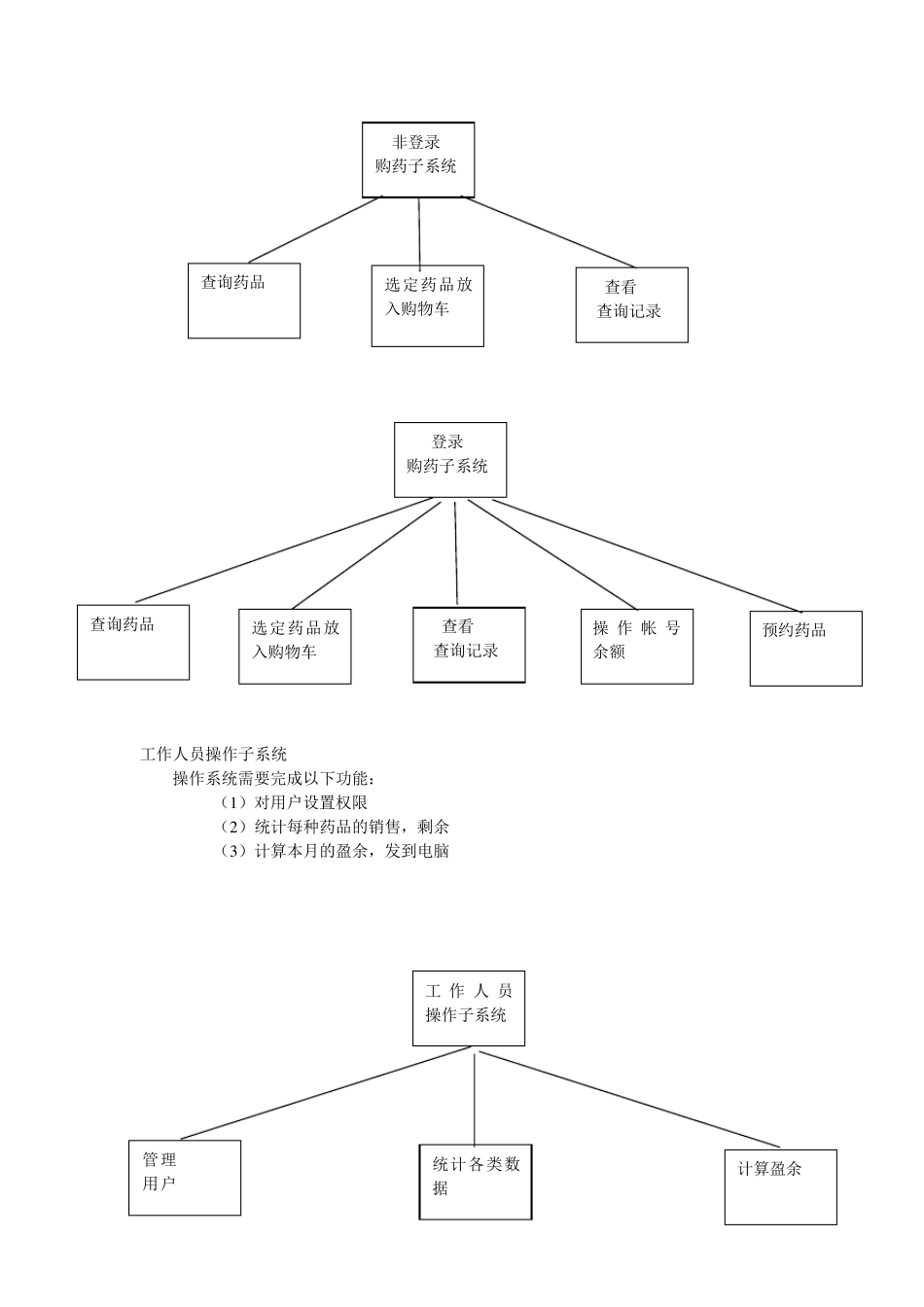

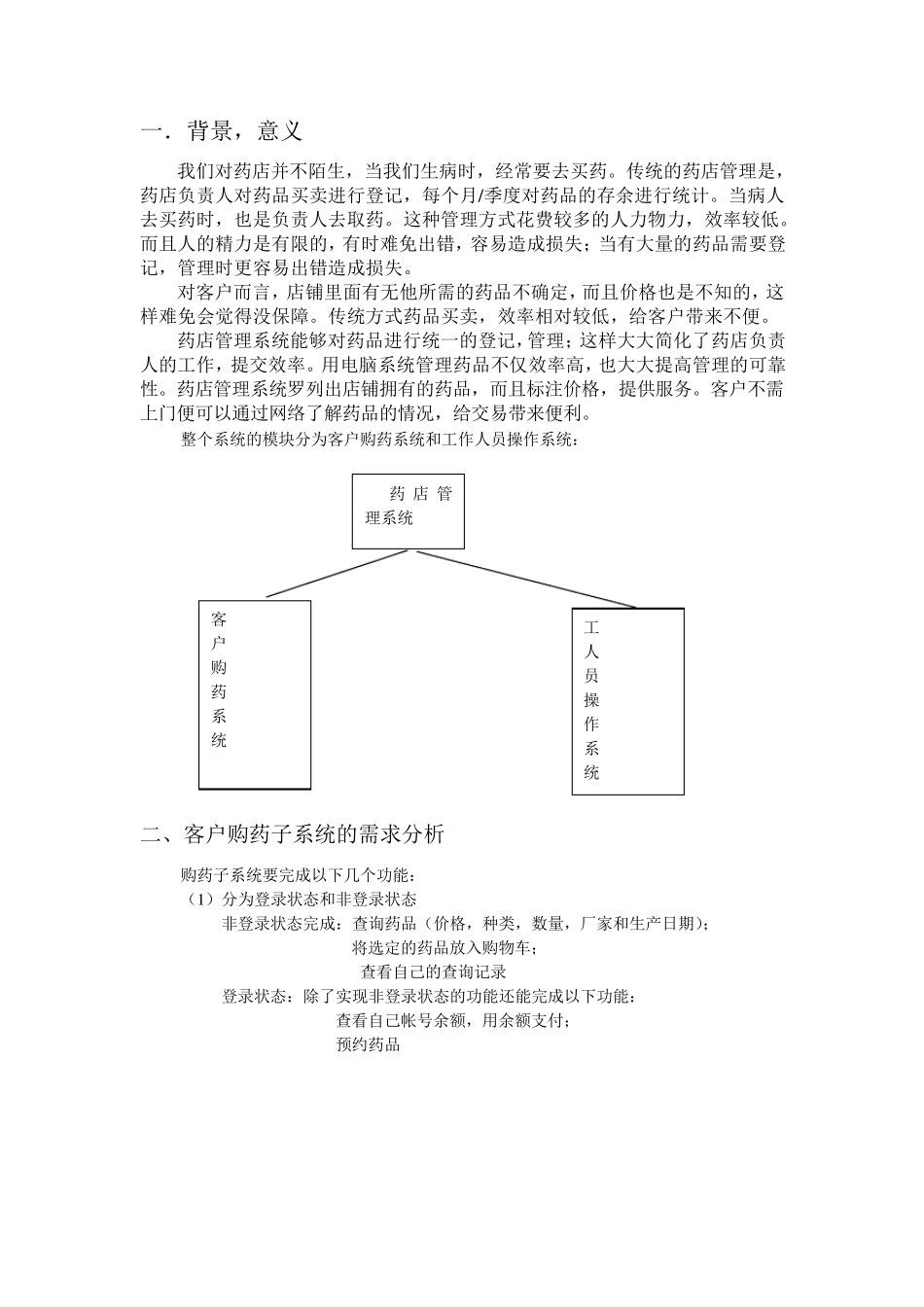

目 录 第一章 背景和意义 第二章 需求分析 第三章 用例图 第四章 类图 第五章 时序图，协作图 第六章 活动图 第七章 状态图 第八章 组件图和部署图 一．背景，意义 我们对药店并不陌生，当我们生病时，经常要去买药。传统的药店管理是，药店负责人对药品买卖进行登记，每个月/季度对药品的存余进行统计。当病人去买药时，也是负责人去取药。这种管理方式花费较多的人力物力，效率较低。而且人的精力是有限的，有时难免出错，容易造成损失；当有大量的药品需要登记，管理时更容易出错造成损失。 对客户而言，店铺里面有无他所需的药品不确定，而且价格也是不知的，这样难免会觉得没保障。传统方式药品买卖，效率相对较低，给客户带来不便。 药店管理系统能够对药品进行统一的登记，管理；这样大大简化了药店负责人的工作，提交效率。用电脑系统管理药品不仅效率高，也大大提高管理的可靠性。药店管理系统罗列出店铺拥有的药品，而且标注价格，提供服务。客户不需上门便可以通过网络了解药品的情况，给交易带来便利。 整个系统的模块分为客户购药系统和工作人员操作系统： 二、客户购药子系统的需求分析 购药子系统要完成以下几个功能： （1 ）分为登录状态和非登录状态 非登录状态完成：查询药品（价格，种类，数量，厂家和生产日期）； 将选定的药品放入购物车； 查看自己的查询记录 登录状态：除了实现非登录状态的功能还能完成以下功能： 查看自己帐号余额，用余额支付； 预约药品 药 店 管 理系统 客 户 购 药 系 统 工 人 员 操 作 系 统 工作人员操作子系统 操作系统需要完成以下功能： （1 ）对用户设置权限 （2 ）统计每种药品的销售，剩余 （3 ）计算本月的盈余，发到电脑 非登录 购药子系统 选定药品放入购物车 查询药品 查看 查询记录 登录 购药子系统 操作帐 号 余额 预约药品 查看 查询记录 选定药品放入购物车 查询药品 工作人员 操作子系统 计算盈余 统计各类数据 管理 用户 三、用例图 浏览用户用例图 注册用户用例图 用 例：用户操作 简 述：未注册用户和注册用户可以通过进入网站，进行一系列的操作 参 与 者：未注册用户/注册用户 前置条件：进入药店管理系统 后置条件：成功购药/退出 基本路径： 1 、系统要求管理员输入药品信息 2 、输入药品信息 3 、系统检查药品信息，返回结果 4 、将药品放入购物车 5 、查看查询...
