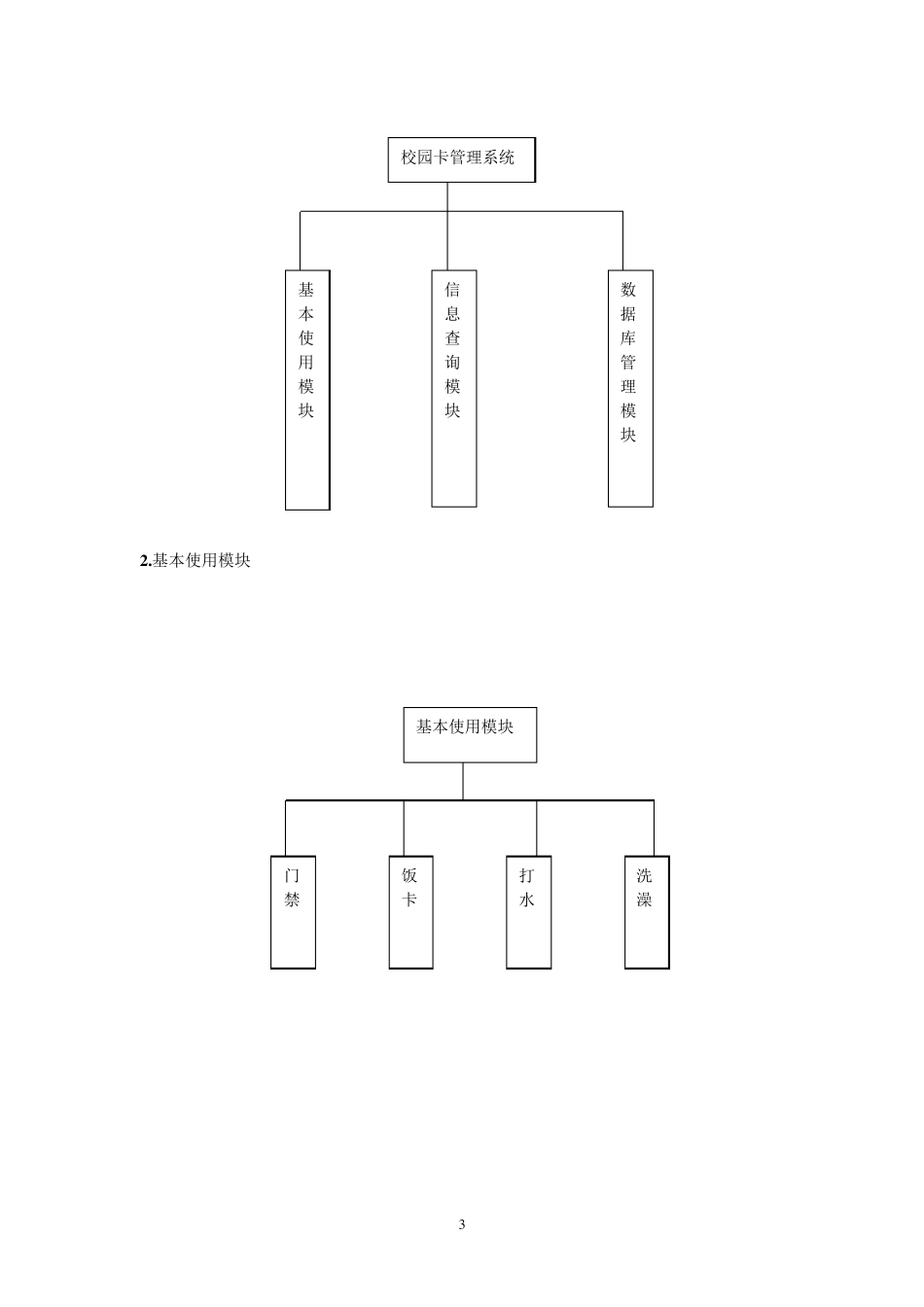

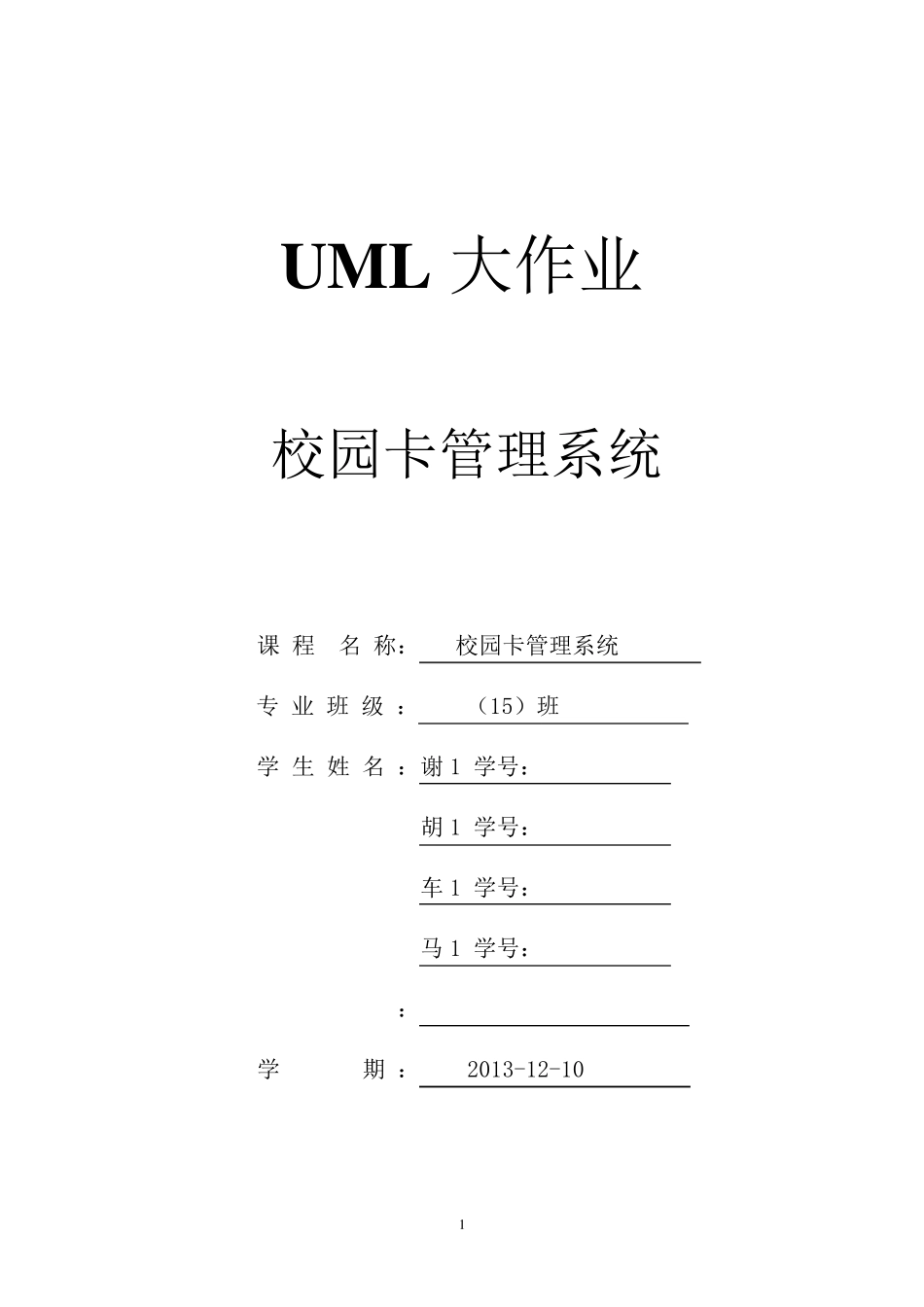

1 UML 大作业 校园卡管理系统 课 程 名 称： 校园卡管理系统 专 业 班 级 ： （15）班 学 生 姓 名 ：谢 1 学号：*********** 胡 1 学号：*********** 车 1 学号：*********** 马 1 学号：*********** * * * * ： * * * 学 期 ： 2013-12-10 2 一、需求分析 （1 ）.选题意义 近年来，由于国家在教育方面的投入越来越大，而且越来越多的人意识到教育的重要性，以及高校扩招。导致在校学生越来越多，这就意味着校园卡的是用越来越多，加大了校园卡的管理难度，那么设计一套能够行之有效的对管理校园卡进行管理的校园卡管理系统是非常有必要的。所以，我觉得做校园卡管理系统非常有意义。 （2 ）.功能介绍 校园卡管理系统主要有两类用户 一 系统管理员，负责对校园卡系统信息进行管理，可以实现用户 信息维护，办理新卡，卡挂失/卡重置，冲值统计，消费统计，查询信息,冻结/解冻校园卡等操作。 二 学生，可以实现冲值，消费，余额查询，查询个人消费和冲值记录等操作。 下图表示校园卡管理系统的功能需求。 3 2 .基本使用模块 校园卡管理系统 信息查询模块 基本使用模块 数据库管理模块 基本使用模块 门禁 饭卡 打水 洗澡 4 3 .信息查询模块 4 .数据库管理模块 信息查询模块 查询卡中余额 查询学生信息 查询消费记录 数据库模块 学生信息管理 卡权限管理 交易信息管理 5 二．系统的用例图。 创建用例图前首先要确定参与者。 在校园卡管理系统中，需要有校园卡管理人员和学生的参与。学生可以实现冲值，消费，余额查询，查询个人消费和冲值记录等操作。校园卡管理人员，负责对校园卡系统信息进行管理，可以实现用户信息维护，办理新卡，卡挂失/卡重置，冲值统计，消费统计，查询信息,冻结/解冻校园卡等操作。 （1 ）校园卡管理人员参与者用例图 2 .学生参与者用例图 6 二．系统的时序图 首先介绍系统的时序图，校园卡管理系统的时序图主要有3 个。 （1 ）校园卡管理人员开卡的时序图 （2 ）学生挂失的时序图 （3 ）学生解冻的时序图 1 .校园卡管理人员开卡的时序图 7 学生要开卡，需要提供个人信息。校园卡管理人员需要对其信息进行审核，通过之后，为其办卡。 2 .学生挂失的时序图 学生挂失，需要向管理人员提供其个人信息，并通过管理人员的审核验证，才能为其挂失。 2 .学生解冻的时序图 8 学生解冻校园卡，需要向管理人员提供个人...
