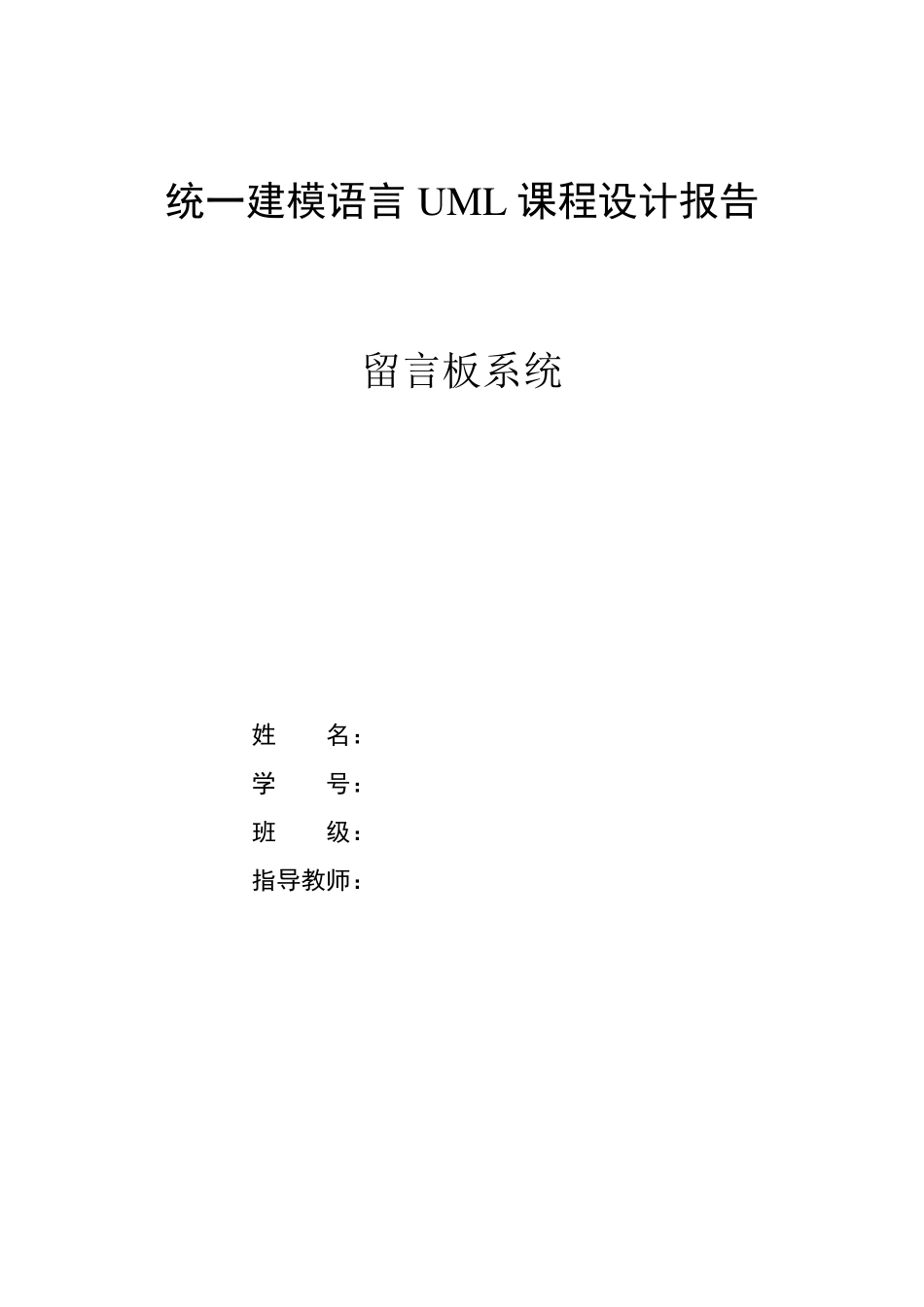

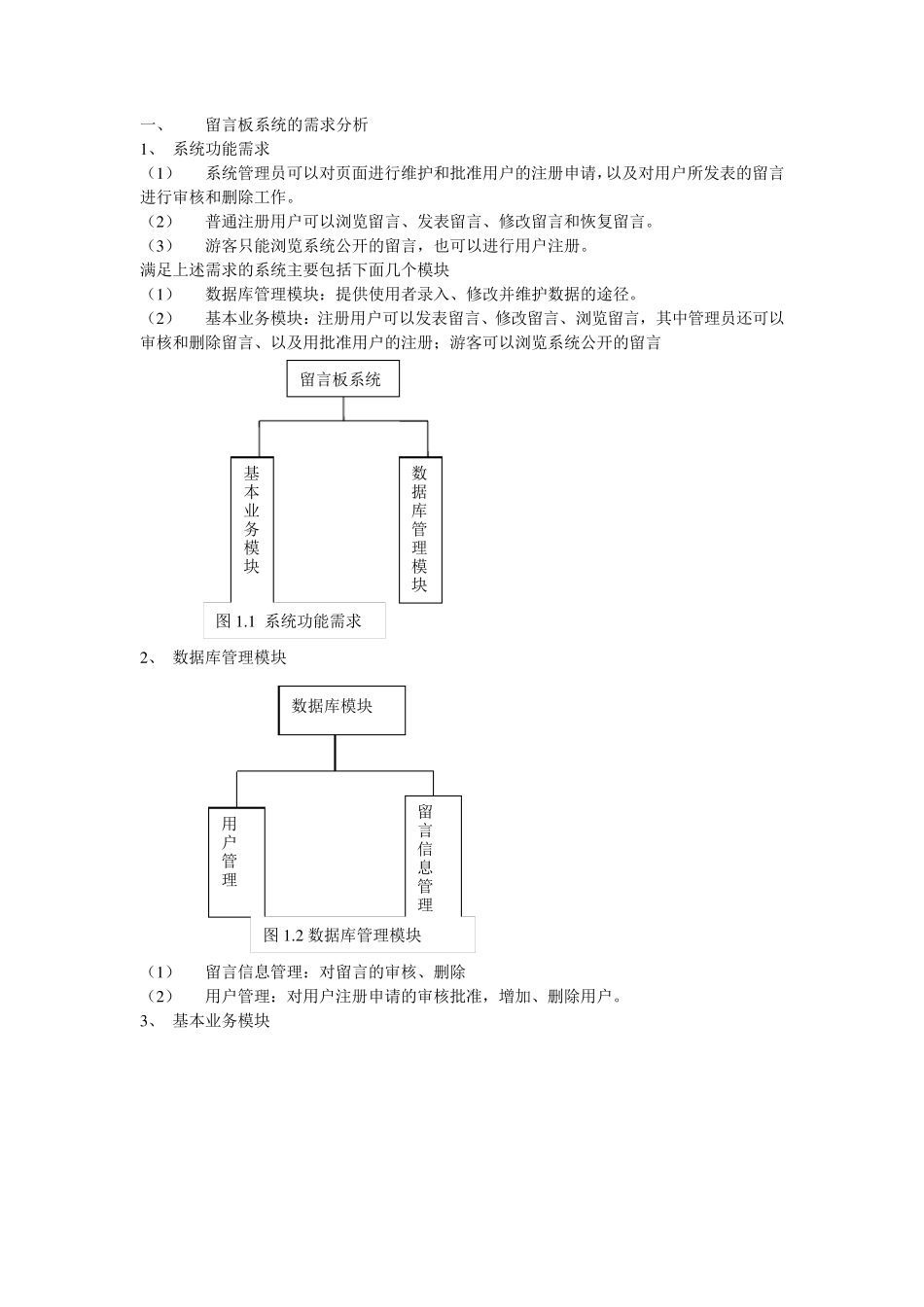

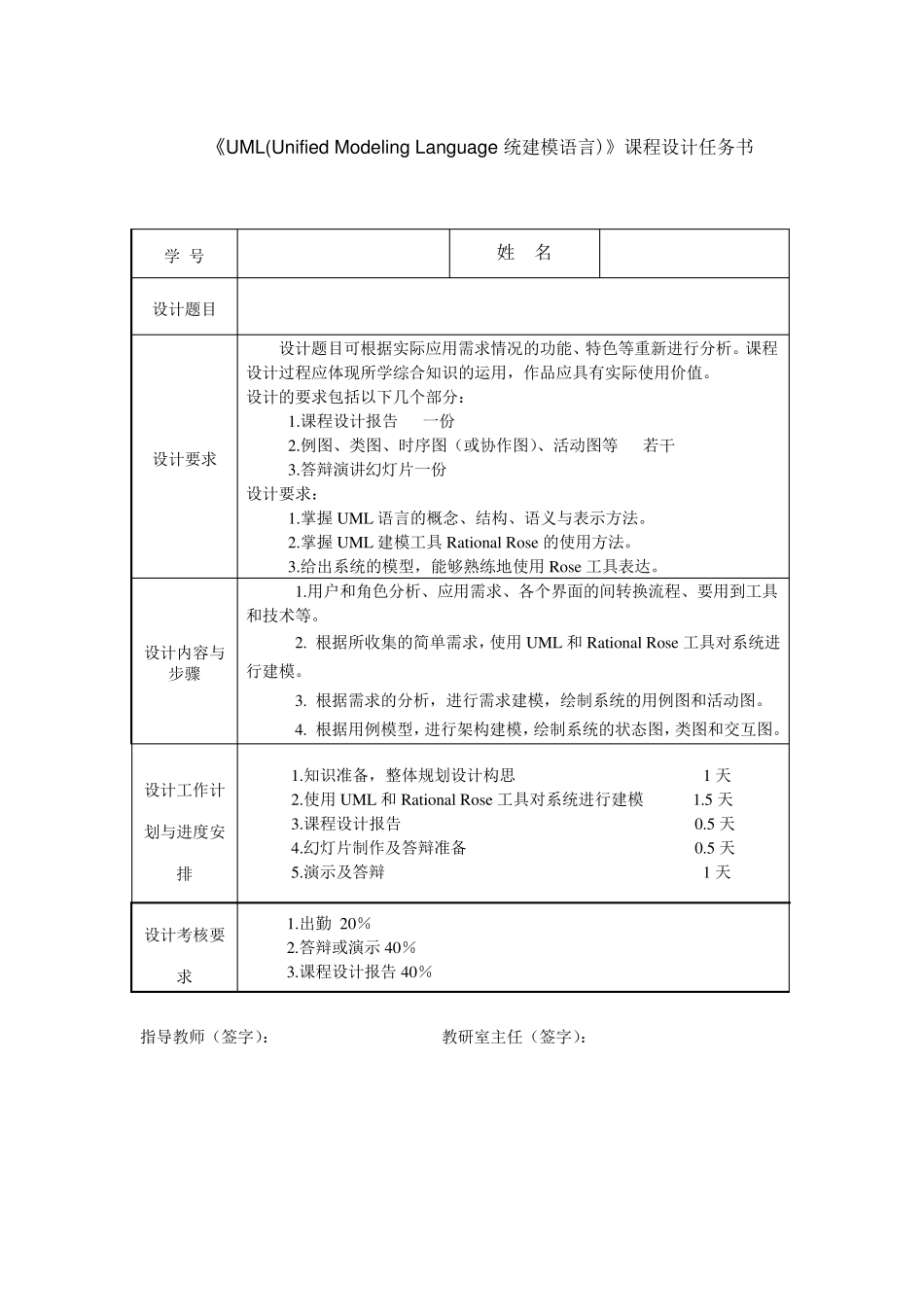

统一建模语言 UML 课程设计报告 留言板系统 姓 名： 学 号： 班 级： 指导教师： 《UML(Un ified Mo delin g Lan gu age 统建模语言)》课程设计任务书 指导教师（签字）： 教研室主任（签字）： 学 号 姓 名 设计题目 设计要求 设计题目可根据实际应用需求情况的功能、特色等重新进行分析。课程设计过程应体现所学综合知识的运用，作品应具有实际使用价值。 设计的要求包括以下几个部分： 1.课程设计报告 一份 2.例图、类图、时序图（或协作图）、活动图等 若干 3.答辩演讲幻灯片一份 设计要求： 1.掌握 UML 语言的概念、结构、语义与表示方法。 2.掌握 UML 建模工具 Rational Rose 的使用方法。 3.给出系统的模型，能够熟练地使用Rose 工具表达。 设计内容与步骤 1.用户和角色分析、应用需求、各个界面的间转换流程、要用到工具和技术等。 2. 根据所收集的简单需求，使用UML 和Rational Rose 工具对系统进行建模。 3. 根据需求的分析，进行需求建模，绘制系统的用例图和活动图。 4. 根据用例模型，进行架构建模，绘制系统的状态图，类图和交互图。 设计工作计划与进度安排 1.知识准备，整 体规 划设计构思 1 天 2.使用UML 和Rational Rose 工具对系统进行建模 1.5 天 3.课程设计报告 0.5 天 4.幻灯片制作及 答辩准备 0.5 天 5.演示及 答辩 1 天 设计考 核 要求 1.出勤 20％ 2.答辩或演示 40％ 3.课程设计报告 40％ 一、 留言板系统的需求分析 1 、 系统功能需求 （1 ） 系统管理员可以对页面进行维护和批准用户的注册申请，以及对用户所发表的留言进行审核和删除工作。 （2 ） 普通注册用户可以浏览留言、发表留言、修改留言和恢复留言。 （3 ） 游客只能浏览系统公开的留言，也可以进行用户注册。 满足上述需求的系统主要包括下面几个模块 （1 ） 数据库管理模块：提供使用者录入、修改并维护数据的途径。 （2 ） 基本业务模块：注册用户可以发表留言、修改留言、浏览留言，其中管理员还可以审核和删除留言、以及用批准用户的注册；游客可以浏览系统公开的留言 2 、 数据库管理模块 （1 ） 留言信息管理：对留言的审核、删除 （2 ） 用户管理：对用户注册申请的审核批准，增加、删除用户。 3 、 基本业务模块 留言板系统 基本业务模块 数据库管理模块 图 1 .1 系统功能需求 数据库模块 用户管理 留言 信...
