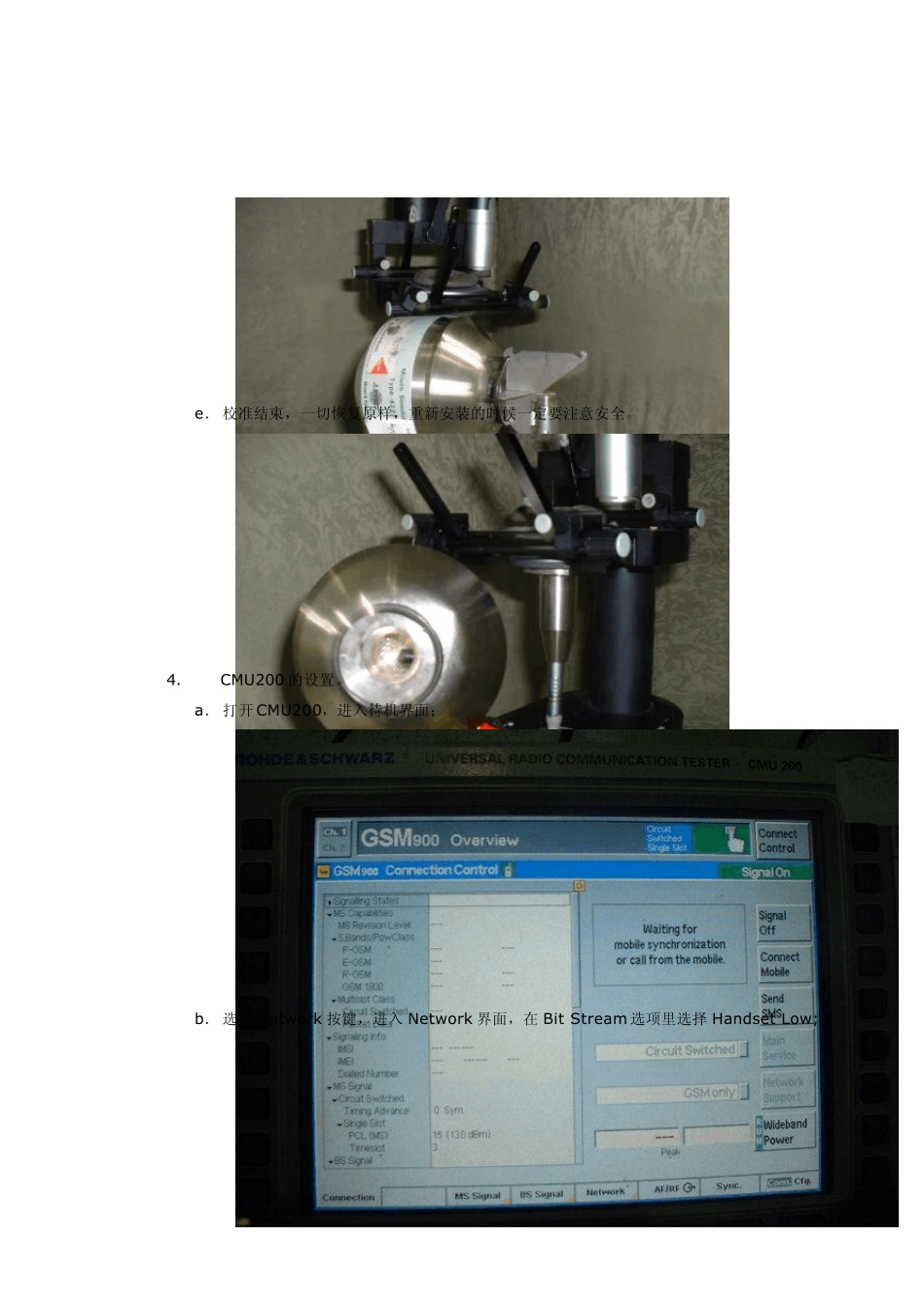

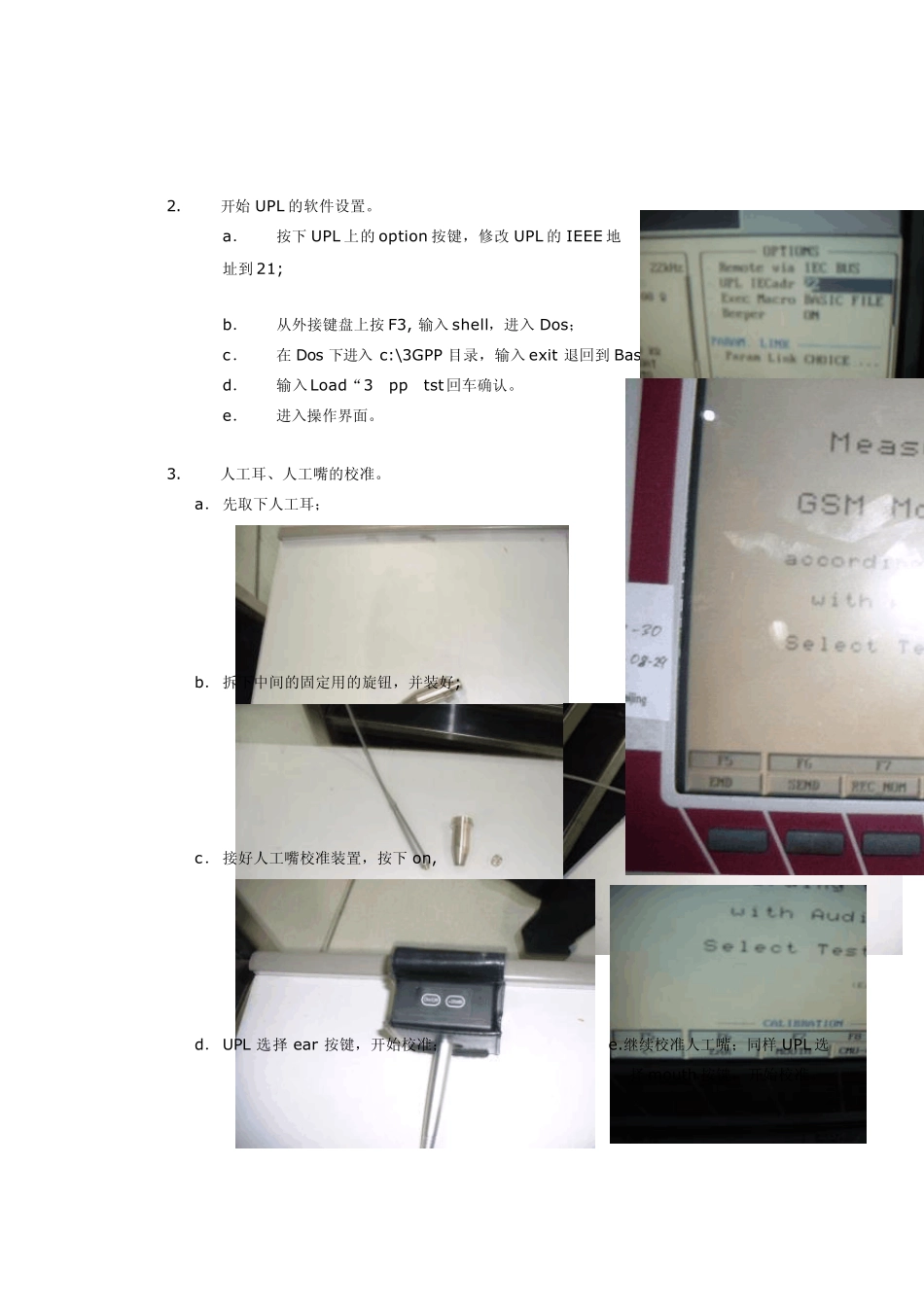

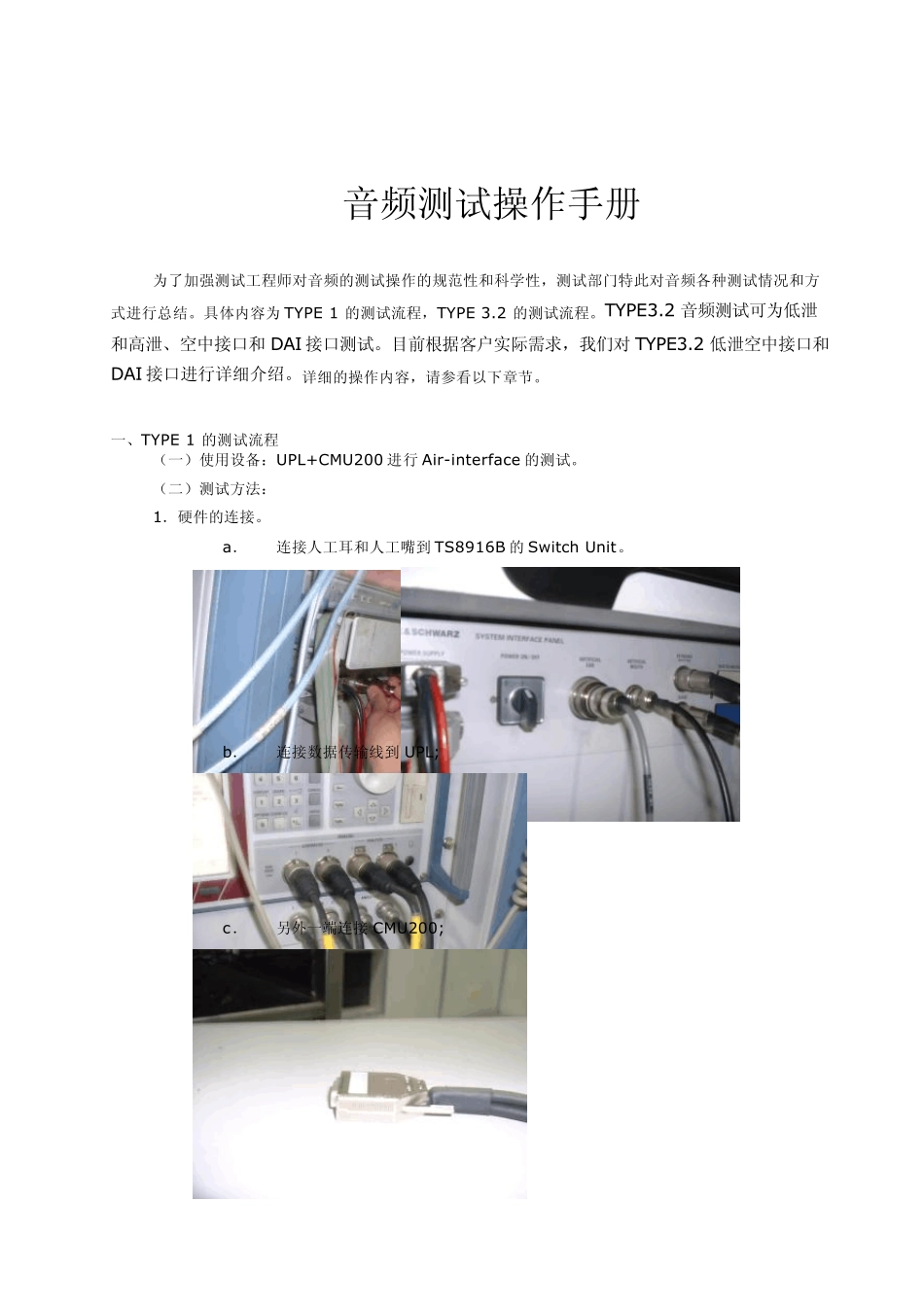

音频测试操作手册 为了加强测试工程师对音频的测试操作的规范性和科学性,测试部门特此对音频各种测试情况和方式进行总结。具体内容为TYPE 1 的测试流程,TYPE 3.2 的测试流程。TYPE3.2 音频测试可为低泄和高泄、空中接口和DAI 接口测试。目前根据客户实际需求,我们对TYPE3.2 低泄空中接口和DAI 接口进行详细介绍。详细的操作内容,请参看以下章节。 一、TYPE 1 的测试流程 (一)使用设备:UPL+CMU200 进行Air-interface 的测试。 (二)测试方法: 1.硬件的连接。 a. 连接人工耳和人工嘴到 TS8916B 的Sw itch Unit。 b. 连接数据传输线到 UPL; c. 另外一端连接 CMU200; 2. 开始UPL 的软件设置。 a. 按下UPL 上的option 按键,修改UPL 的IEEE 地址到21; b. 从外接键盘上按F3, 输入shell,进入Dos; c. 在Dos 下进入 c:\3GPP 目录,输入exit 退回到Basic 状态下; d. 输入Load“3gpp_tst” 回车确认。 e. 进入操作界面。 3. 人工耳、人工嘴的校准。 a. 先取下人工耳; b. 拆下中间的固定用的旋钮,并装好; c. 接好人工嘴校准装置,按下on, d. UPL 选择 ear 按键,开始校准; e.继续校准人工嘴;同样 UPL 选 择 mouth 按键,开始校准。 e. 校准结束,一切恢复原样,重新安装的时候一定要注意安全。 4. CMU200 的设置。 a. 打开 CMU200,进入待机界面; b. 选择 Netw ork 按键,进入 Netw ork 界面,在 Bit Stream 选项里选择 Handset Low ; c. 选择Connection 按键回到主画面,手机拨号112 开始测试。 5. 接好手机,开始进行测试。根据客户要求,选择要求测试的项目。 6. 测试结束,一切应该按照与开始时相反的顺序,收好所有的测试仪器。 尤其值得注意的是IEEE 地址要改回22: 7. 注意结果的拷贝。 二、Type 3.2 (低泄)使用 CMU200+UPL 设备的操作 (一)UPL 操作 1.在 UPL 的键盘上输入 SHELL 2.输入 CD\ 3. 输入CD 3GPP 4.输入EXIT 5.输入 Load “3gpp_tst” 6.按UPL 软键盘的Run 键,选择Type3.2L. 进入校准界面 如图a. 图a (二)校准 1.硬件连接 参见TYPE1 的硬件连接。 2.type 1 的人工耳、人工嘴的校准。(校准过程详见Type1 测试流程) 在图 a 中按EAR 键,显示图b 界面。选择EAR_T1. 人工嘴的校准在图a 中选择MOUT H. 3.Type3.2 的人工耳的校准。 a...
