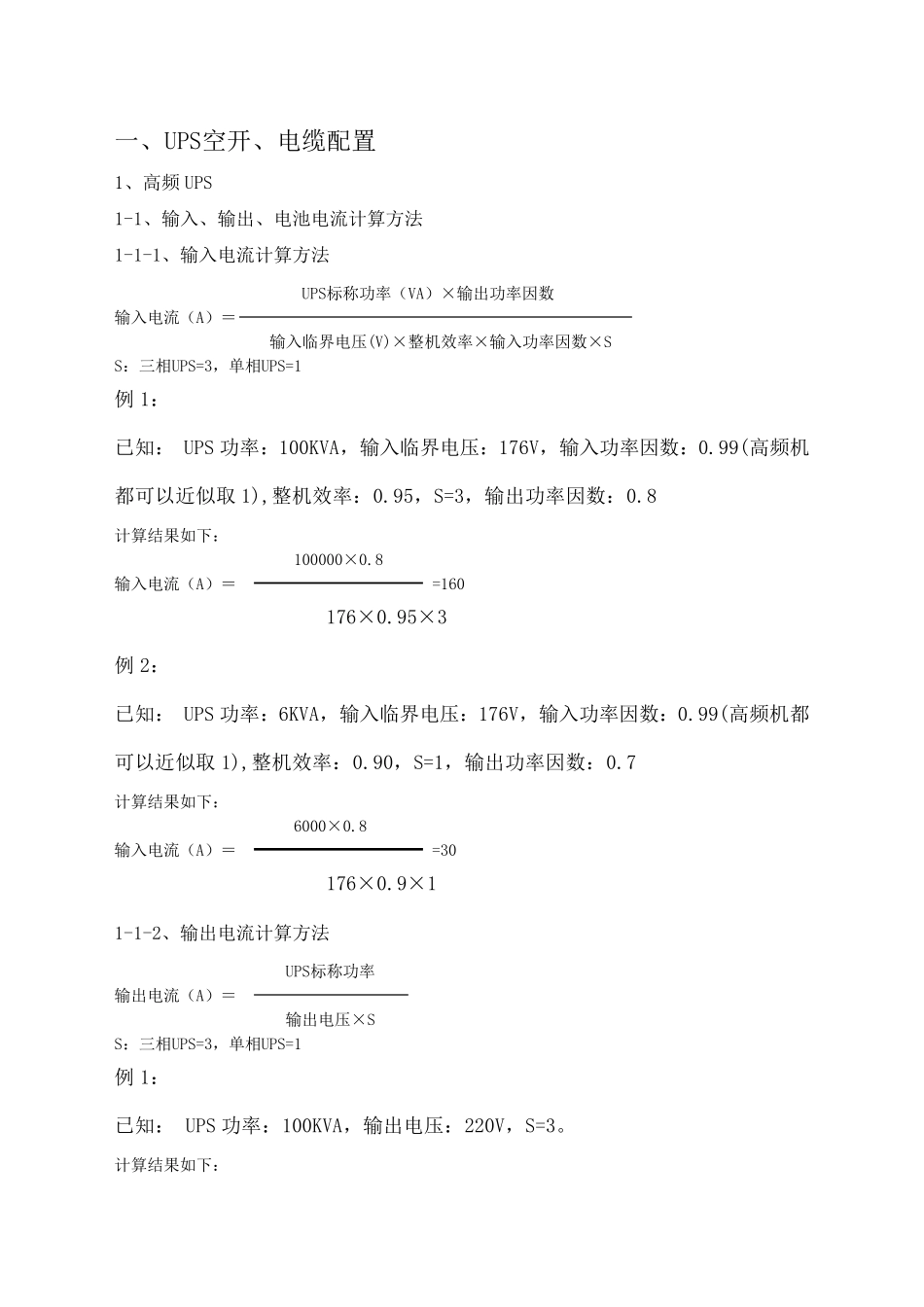

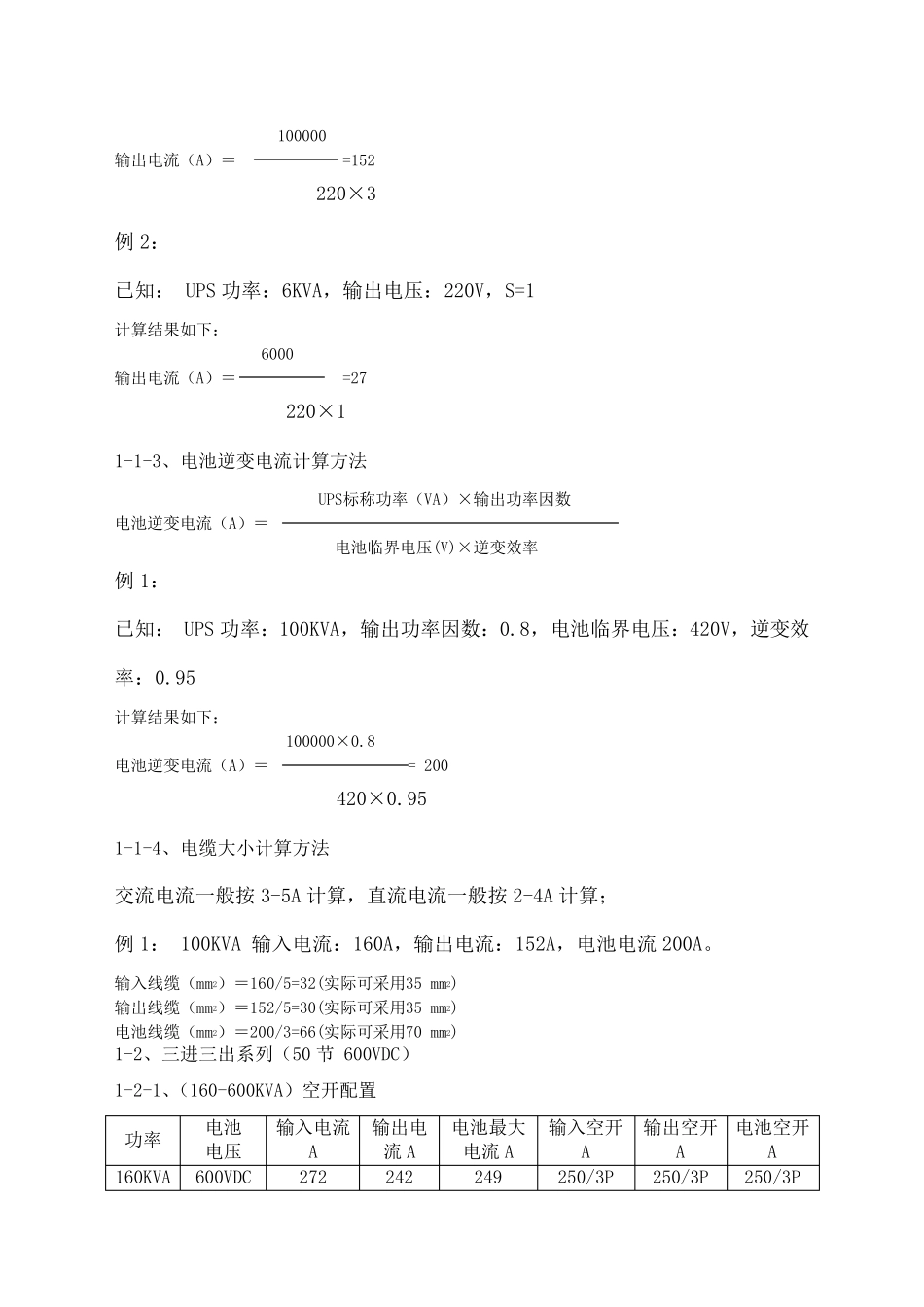

UPS 空开、线缆、对应表 一、UPS空开、电缆配置 1、高频UPS 1-1、输入、输出、电池电流计算方法 1-1-1、输入电流计算方法 UPS标称功率(VA)×输出功率因数 输入电流(A)= 输入临界电压(V)×整机效率×输入功率因数×S S:三相UPS=3,单相UPS=1 例 1: 已知: UPS 功率:100KVA,输入临界电压:176V,输入功率因数:0.99(高频机都可以近似取 1),整机效率:0.95,S=3,输出功率因数:0.8 计算结果如下: 100000×0.8 输入电流(A)= =160 176×0.95×3 例 2: 已知: UPS 功率:6KVA,输入临界电压:176V,输入功率因数:0.99(高频机都可以近似取 1),整机效率:0.90,S=1,输出功率因数:0.7 计算结果如下: 6000×0.8 输入电流(A)= =30 176×0.9×1 1-1-2、输出电流计算方法 UPS标称功率 输出电流(A)= 输出电压×S S:三相UPS=3,单相UPS=1 例 1: 已知: UPS 功率:100KVA,输出电压:220V,S=3。 计算结果如下: 100000 输出电流(A)= =152 220×3 例 2: 已知: UPS 功率:6KVA,输出电压:220V,S=1 计算结果如下: 6000 输出电流(A)= =27 220×1 1-1-3、电池逆变电流计算方法 UPS标称功率(VA)×输出功率因数 电池逆变电流(A)= 电池临界电压(V)×逆变效率 例 1: 已知: UPS 功率:100KVA,输出功率因数:0.8,电池临界电压:420V,逆变效率:0.95 计算结果如下: 100000×0.8 电池逆变电流(A)= = 200 420×0.95 1-1-4、电缆大小计算方法 交流电流一般按 3-5A 计算,直流电流一般按 2-4A 计算; 例 1: 100KVA 输入电流:160A,输出电流:152A,电池电流200A。 输入线缆(mm2)=160/5=32(实际可采用35 mm2) 输出线缆(mm2)=152/5=30(实际可采用35 mm2) 电池线缆(mm2)=200/3=66(实际可采用70 mm2) 1-2、三进三出系列(50 节 600VDC) 1-2-1、(160-600KVA)空开配置 功率 电池 电压 输入电流A 输出电流A 电池最大电流A 输入空开A 输出空开A 电池空开A 160KVA 600VDC 272 242 249 250/3P 250/3P 250/3P 200KVA 600VDC 340 303 311 400/3P 320/3P 320/3P 250KVA 600VDC 425 379 389 500/3P 400/3P 400/3P 300KVA 600VDC 510 454 466 630/3P 500/3P 500/3P 400KVA 600VDC 680 606 622 800/3P 630/3P 630/3P 500KVA 600VDC 850 758 777 1000/3P 800/3P 800/3P...
