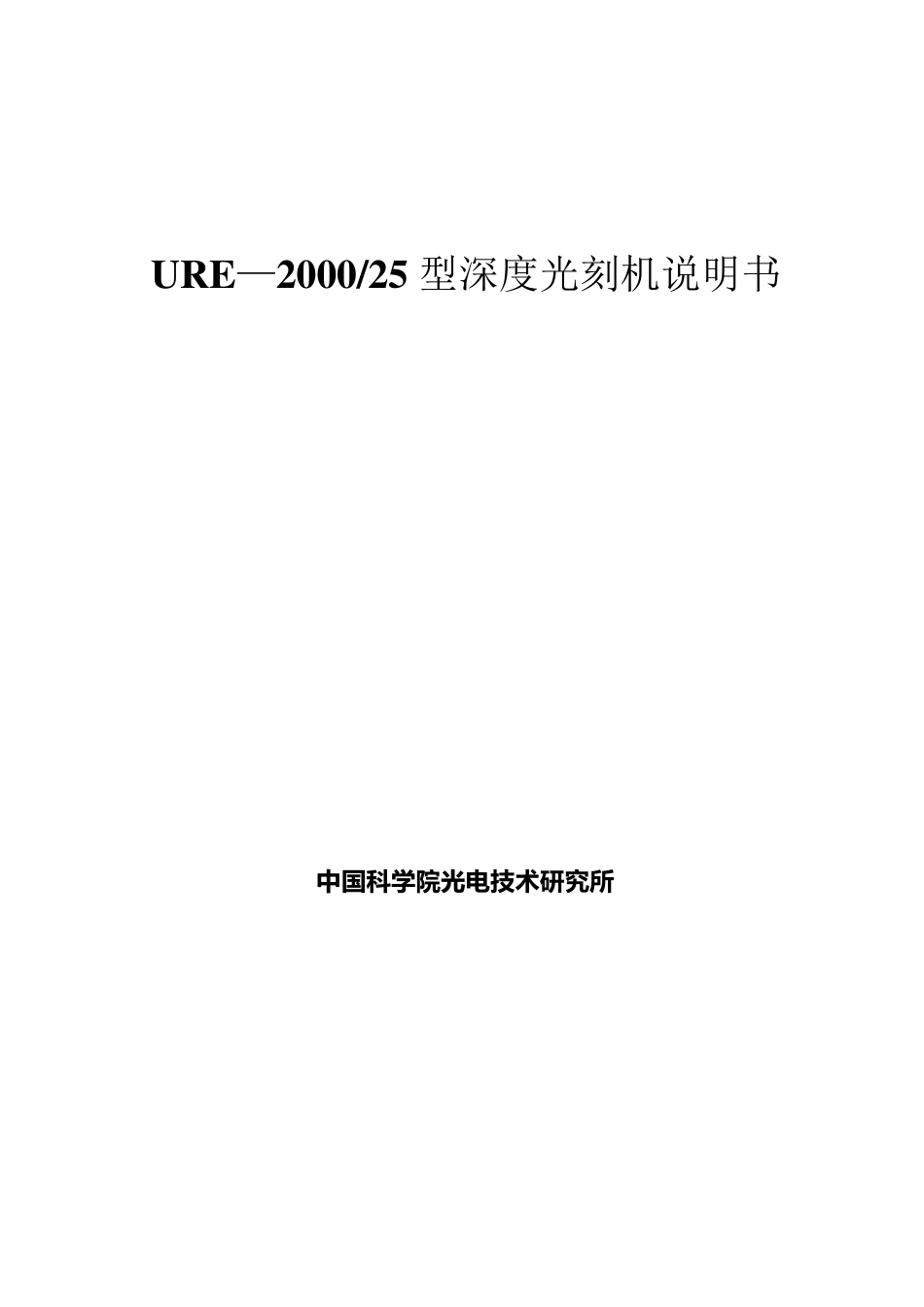

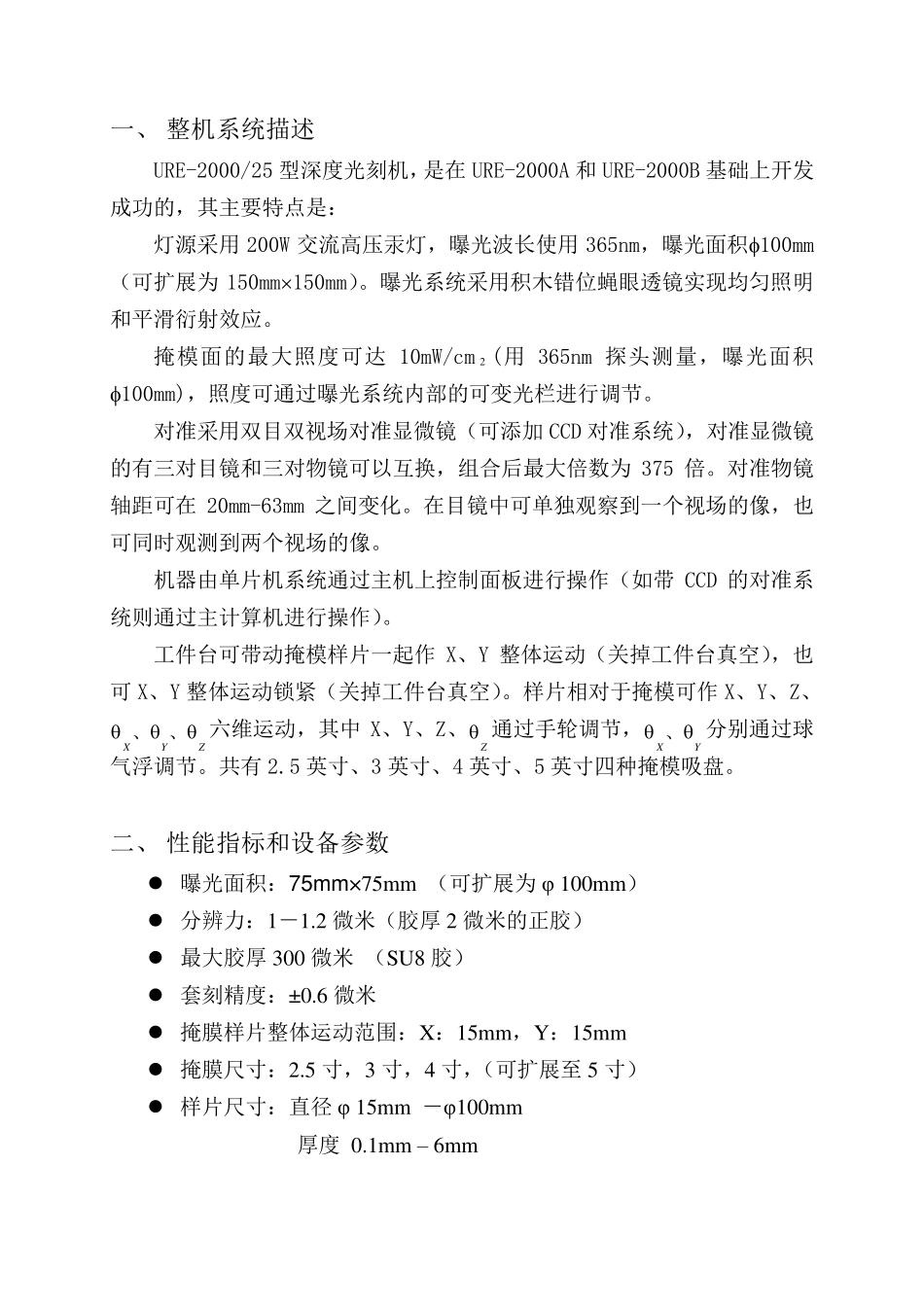

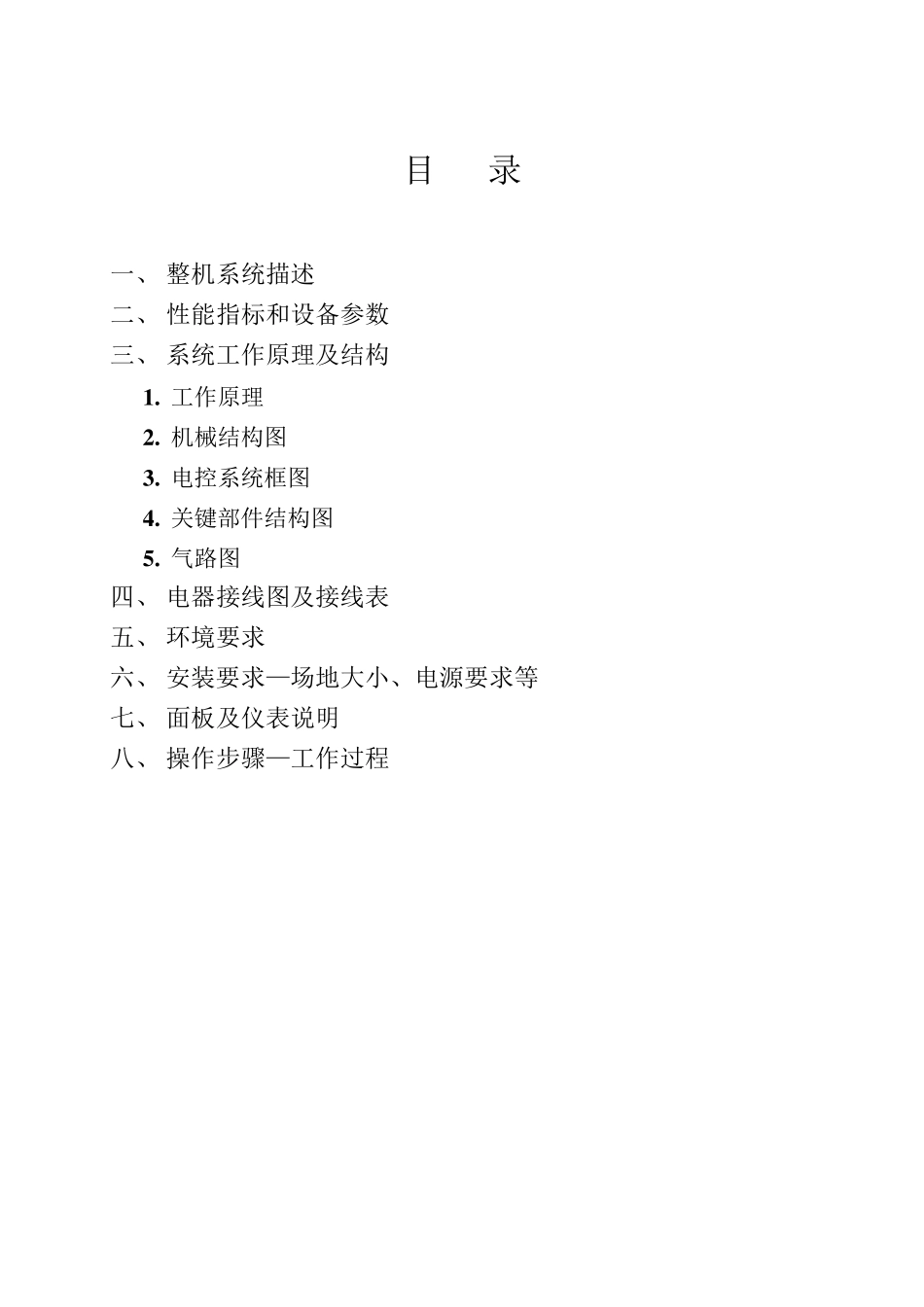

URE—2000/25 型深度光刻机说明书 中国科学院光电技术研究所 目 录 一、 整机系统描述 二、 性能指标和设备参数 三、 系统工作原理及结构 1 . 工作原理 2 . 机械结构图 3 . 电控系统框图 4 . 关键部件结构图 5 . 气路图 四、 电器接线图及接线表 五、 环境要求 六、 安装要求—场地大小、电源要求等 七、 面板及仪表说明 八、 操作步骤—工作过程 一、 整机系统描述 URE-2000/25 型深度光刻机,是在 URE-2000A 和 URE-2000B 基础上开发成功的,其主要特点是: 灯源采用 200W 交流高压汞灯,曝光波长使用 365nm,曝光面积100mm(可扩展为 150mm150mm)。曝光系统采用积木错位蝇眼透镜实现均匀照明和平滑衍射效应。 掩模面的最大照度可达 10mW/cm 2 (用 365nm 探头测量,曝光面积100mm),照度可通过曝光系统内部的可变光栏进行调节。 对准采用双目双视场对准显微镜(可添加 CCD 对准系统),对准显微镜的有三对目镜和三对物镜可以互换,组合后最大倍数为 375 倍。对准物镜轴距可在 20mm-63mm 之间变化。在目镜中可单独观察到一个视场的像,也可同时观测到两个视场的像。 机器由单片机系统通过主机上控制面板进行操作(如带CCD 的对准系统则通过主计算机进行操作)。 工件台可带动掩模样片一起作X、Y 整体运动(关掉工件台真空),也可 X、Y 整体运动锁紧(关掉工件台真空)。样片相对于掩模可作X、Y、Z、ZYX、、六维运动,其中 X、Y、Z、Z 通过手 轮 调节,YX 、分 别 通过球气 浮 调节。共 有 2.5 英 寸 、3 英 寸 、4 英 寸 、5 英 寸 四 种 掩模吸 盘 。 二 、 性 能 指 标 和设 备 参 数 曝光面积:75m m ×75mm (可扩展为 φ 100mm) 分 辨 力 :1- 1.2 微米 (胶 厚 2 微米 的正 胶 ) 最大胶 厚 300 微米 (SU8 胶 ) 套 刻精 度:±0.6 微米 掩膜 样片整体运动范 围 :X:15mm,Y:15mm 掩膜 尺 寸 :2.5 寸 ,3 寸 ,4 寸 ,(可扩展至 5 寸 ) 样片尺 寸 :直 径 φ 15mm - φ100mm 厚 度 0.1mm – 6mm 照明均匀性:±3% (75mm× 75mm 范围) 掩膜相对于样片运动行程:X:± 3mm;Y:± 3mm;θ:± 6 度) 汞灯功率:200W(直流) 曝光方式 定时(可倒计时曝光,定时范围0.1s-9...
