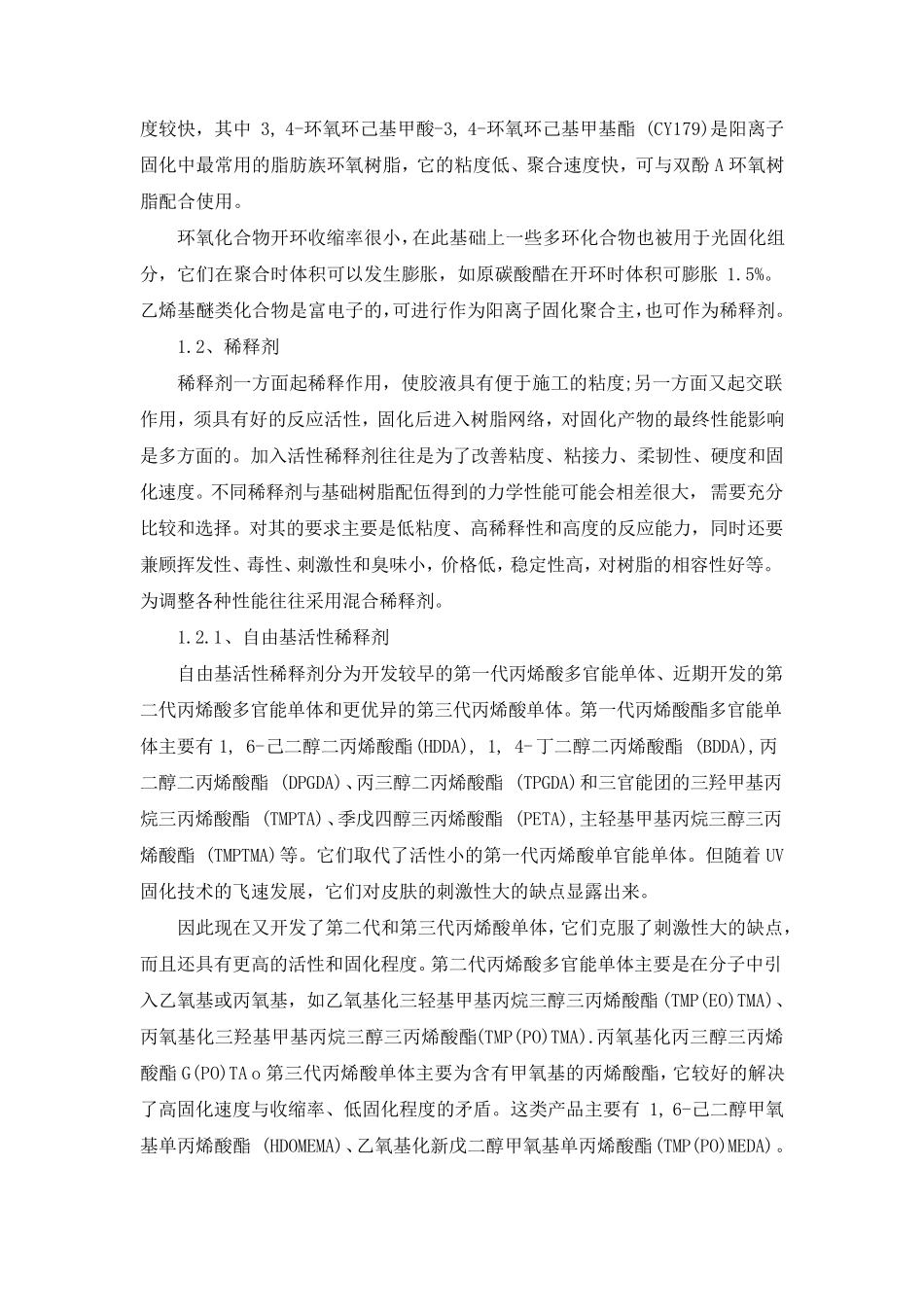

UV 固化胶粘剂是由基础树脂，活性单体，光引发剂等主成分配以稳定剂交联剂、偶联剂等助剂组成。其在适当波长的 UV 光照射下，光引发剂迅速生成自由基或离子，进而引发基础树脂和活性单体聚合交联成网络结构，从而达到粘接材料的粘接。 一、基础树脂 1.1.1、不饱和聚酯树脂 不饱和聚酯树脂是较早使用的光固化树脂。它是由不饱和的二元酸(或酸酐>混以部分饱和的二元酸(或酸酐>与二元醇在引发剂的作用下反应制成线型聚酯。在其分子结构中有不饱和的乙烯基单体存在，如果用活泼的乙烯基单体与这类不饱和的乙烯基单体共聚，则交连固化而成为体型结构。 由这种树脂制得的胶粘剂由于固化过程中体积收缩较大，胶接接头的内应力很大，胶层内部容易出现微裂而导致胶接力变小;同时由于高分子链中含有酯键，遇酸、碱易水解，因而耐介质性和耐水性较差，在高温多湿的环境下易变形，另外其固化速度较慢，因此综合性能较差。多数作为非结构胶使用。通过降低不饱和键含量 ，采 用聚合收缩率 小的单体，加 入 无 机 填 料和热 塑 性高分子等，可 以改善 其的整 体性能阳 。其的优 势 是价 格 低廉 ，在木 器 装 饰 方 面 仍 有用武 之 地 。另一方 面 由于合成的原 料种类很多，可 以制得从坚 硬 直 至 非常 柔 软 的树脂，仅 需 加 入较少 的单体就 能获 得低粘度，操 作方 便 。因此至 今 欧 洲 市 场 上 其用量 还 占 光固化树脂总 量 的 24%。 1.1.2、聚酯丙 烯酸酯 它由醇酸缩合来 制备 ，改 变多元醇和多元酸的种类，调 节 多元醇、多元酸和 (甲 基)丙 烯酸的摩 尔 比 可 以制得性能各 异 的胶粘剂。 一般 而言 ，聚酯丙 烯酸酯树脂粘度低，和其他 树脂的相 容性好 ，但 其固化收缩率 较高，因此作为成型物 的时候 ，成型物 的尺 寸 不太 稳定，容易因应力而发生歪 曲 。有将 此种胶用于 DVD 光盘 的报 道 ，粘接性能较好 。 1.1.3、环氧 丙 烯酸酯 它由环氧 化合物 和 (甲 基)丙 烯酸或含有一 OH 的丙 烯酸酯化而得到。其中常用的环氧 化合物 或环氧 树脂有双 酚 A 环氧 树脂、六 氢 邻 苯 二甲 酸环氧 树脂、脂肪 族 环氧 树脂等。它的特 点 是在丙 烯酸基的 p 位 上 有一个 一 OH 基，故 粘度较高。分子中含羟基、醚基、酯基等极性基，使树脂分子与被粘物分子产生强大的相互作用力，粘接性能优异...
