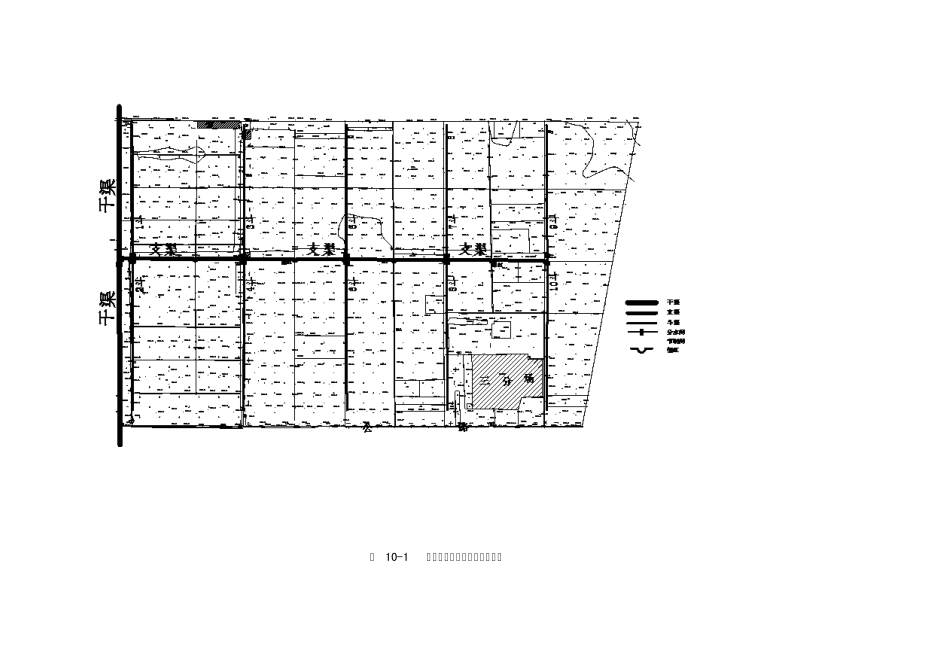

第十章 工程实例 一、基本资料 某项目区位于一黄河流域提水灌区下游，面积 2900亩，主要种植作物为小麦、玉米、豆类等。项目区属河流滩地地貌，地面相对高差小，地势平坦开阔，地面海拔高程 332～334m之间，相对高差 1m左右，总体地势西高东低。土壤主要为潮土和淤土，土壤容重 1.4g/cm3，田间持水量 22%（重量比），土层深厚，质地良好，适种作物广泛。 项目区属暖温带半干旱季风气候，四季冷暖、干湿分明，光热资源丰富，降水偏少，干旱是影响农业生产的主要自然灾害。年日照时数2385.2小时，年总辐射量125.8千卡/平方厘米，年平均气温13.4℃，最冷月（1月）平均气温-1.4℃，最热月（7月）平均气温 26.8℃，极端最高气温 42.8℃，极端最低气温-16.5℃，最大冻土层深度35cm。平均早霜始于 10月27日，晚霜终于 3月27日，无霜期212天。多年平均年降水量 514mm，降水多集中于 7、8、9三个月，占全年降水量的 51.2%。项目区地下水埋深 15m左右，地下水质主要为 CI·HCO3-Na 型，苦咸，矿化度一般大于 2g/L，最大可达 5g/L 以上，不能用于农业灌溉。项目区属于一提水灌区灌溉供水范围，灌区干渠从项目区西侧经过，田间原有灌溉与排水渠道布置基本完善，干渠为混凝土衬砌渠道，支渠、斗渠和农渠均为土渠，干渠和支渠上的混凝土分水闸和节制闸基本完好。灌区干渠在该地段的设计流量为2.1m3/s，加大流量为 2.8 m3/s，原支渠设计供水流量为 0.32m3/s。渠水为多泥沙水源，悬沙平均粒径为 0.036mm，最大含沙量为 12%（重量比）。 项目区自然条件较好，交通便利，土壤肥沃，但由于地处灌区下游，加之田间工程设施差，灌水技术落后，灌溉用水渗漏损失大，用水浪费严重，灌溉保证率低，作物产量低而不稳，严重制约了项目区农业生产的发展。同时，由于地下水矿化度高，地下水位逐年上升，对农业生产和生态环境将产生不利影响。根据这一实际情况，决定对项目区的支渠及以下渠道进行续建配套与更新改造，在原渠系规划布置的基础上，对支渠和斗渠进行混凝土衬砌防渗，减少渠道渗漏损失，有效地控制地下水位，提高渠道输水效率，以满足农作物高产稳产的需水要求。 二、工程总体布置 根据项目区水源、地形、田间生产路、作物种植等具体情况，计划充分利用已有的渠道及渠系建筑物，在复核原土渠相关水力参数的基础上，进行支渠、斗渠和农渠规划布置。支渠利用干渠已有的节制闸和分水闸引水，支渠沿程比降为1：2000；支渠两侧结合 2m宽生...
