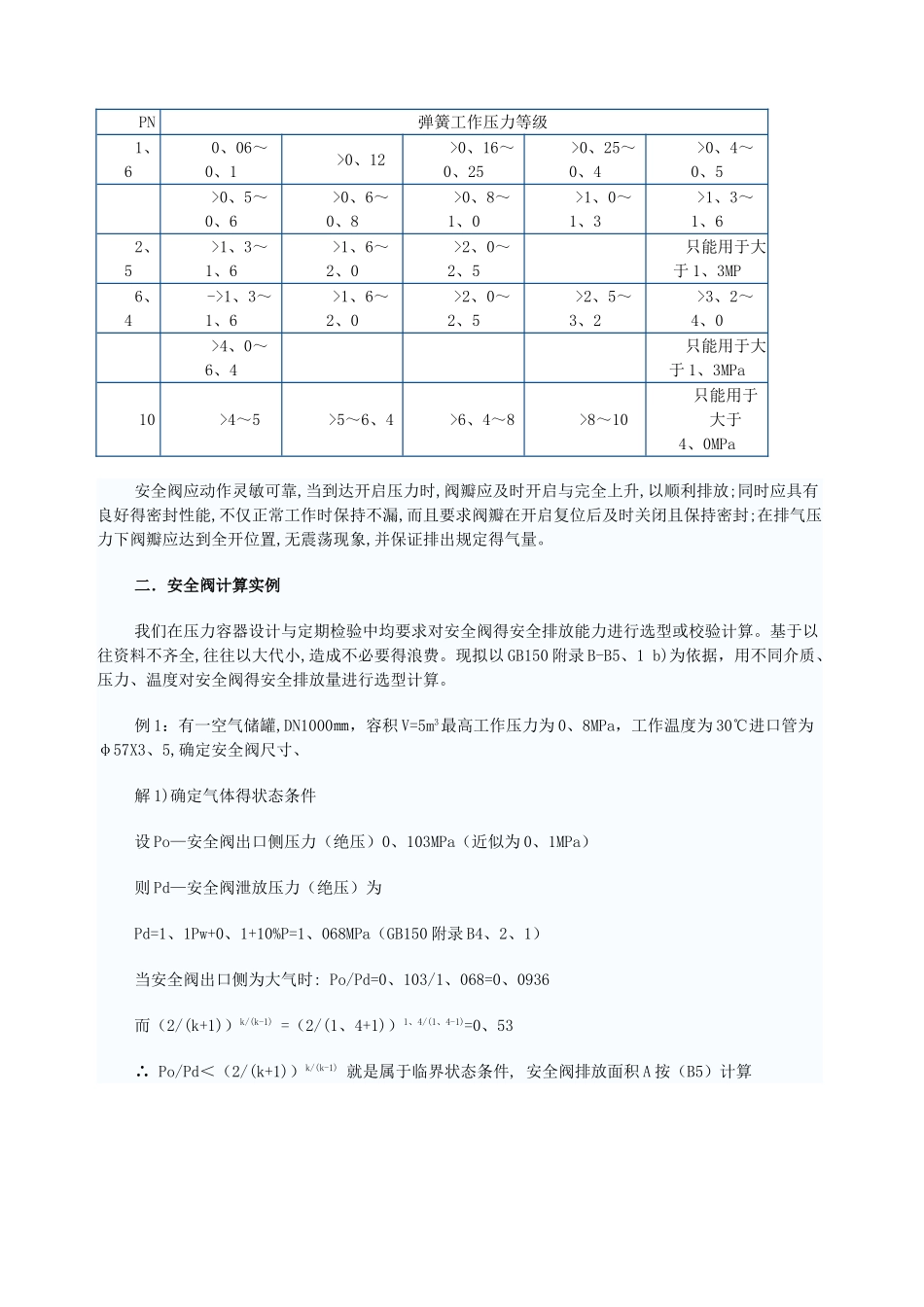

安全阀计算实例安全阀系压力容器在运行中实现超压泄放得安全附件之一，也就是在线压力容器定期检验中必检项目。它包括防超压与防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。凡符合《容规》适用范围得压力容器按设计图样得要求装设安全阀。一．安全阀得选用方法a）根据计算确定安全阀、公称直径、必须使安全阀得排放能力≥压力容器得安全泄放量b）根据压力容器得设计压力与设计温度确定安全阀得压力等级;c）对于开启压力大于 3MPa 蒸汽用得安全阀或介质温度超过 320℃得气体用得安全阀,应选用带散热器(翅片)得形式;d）对于易燃、毒性为极度或高度危害介质必须采纳封闭式安全阀,如需采纳带有提升机构得,则应采纳封闭式带板手安全阀;e）当安全阀有可能承受背压就是变动得且变动量超过 10%开启压力时,应选用带波纹管得安全阀;f）对空气、60℃以上热水或蒸汽等非危害介质,则应采纳带板手安全阀g）液化槽(罐)车,应采纳内置式安全阀、h）根据介质特性选合适得安全阀材料:如含氨介质不能选用铜或含铜得安全阀;乙炔不能选用含铜 70%或紫铜制得安全阀、i）对于泄放量大得工况,应选用全启式;对于工作压力稳定, 泄放量小得工况,宜选用微启式;对于高压、泄放量大得工况, 宜选用非直接起动式,如脉冲式安全阀、对于容器长度超过 6m 得应设置两个或两个以上安全阀、j）工作压力 Pw 低得固定式容器,可采纳静重式（高压锅）或杠杆重锤式安全阀、移动式设备应采纳弹簧式安全阀、k）对于介质较稠且易堵塞得, 宜选用安全阀与爆破片得串联组合式得泄放装置、l）根据安全阀公称压力大小来选择得弹簧工作压力等级、 安全阀公称压力与弹簧工作压力关系,见表 1m）安全阀公称压力 PN 与弹簧工作压力关系表 表 1PN弹簧工作压力等级1、60、06～0、1>0、12>0、16～0、25>0、25～0、4>0、4～0、5>0、5～0、6>0、6～0、8>0、8～1、0>1、0～1、3>1、3～1、62、5>1、3～1、6>1、6～2、0>2、0～2、5只能用于大于 1、3MP6、4->1、3～1、6>1、6～2、0>2、0～2、5>2、5～3、2>3、2～4、0>4、0～6、4只能用于大于 1、3MPa10>4～5>5～6、4>6、4～8>8～10只能用于大于4、0MPa安全阀应动作灵敏可靠,当到达开启压力时,阀瓣应及时开启与完全上升,以顺利排放;同时应具有良好得密封性能,不仅正常工作时保持不漏,而且要求阀瓣在开启复位后及时关闭且保持密封;在排气压力下阀瓣应达到全开位置,无震荡现象,并保证排出...
