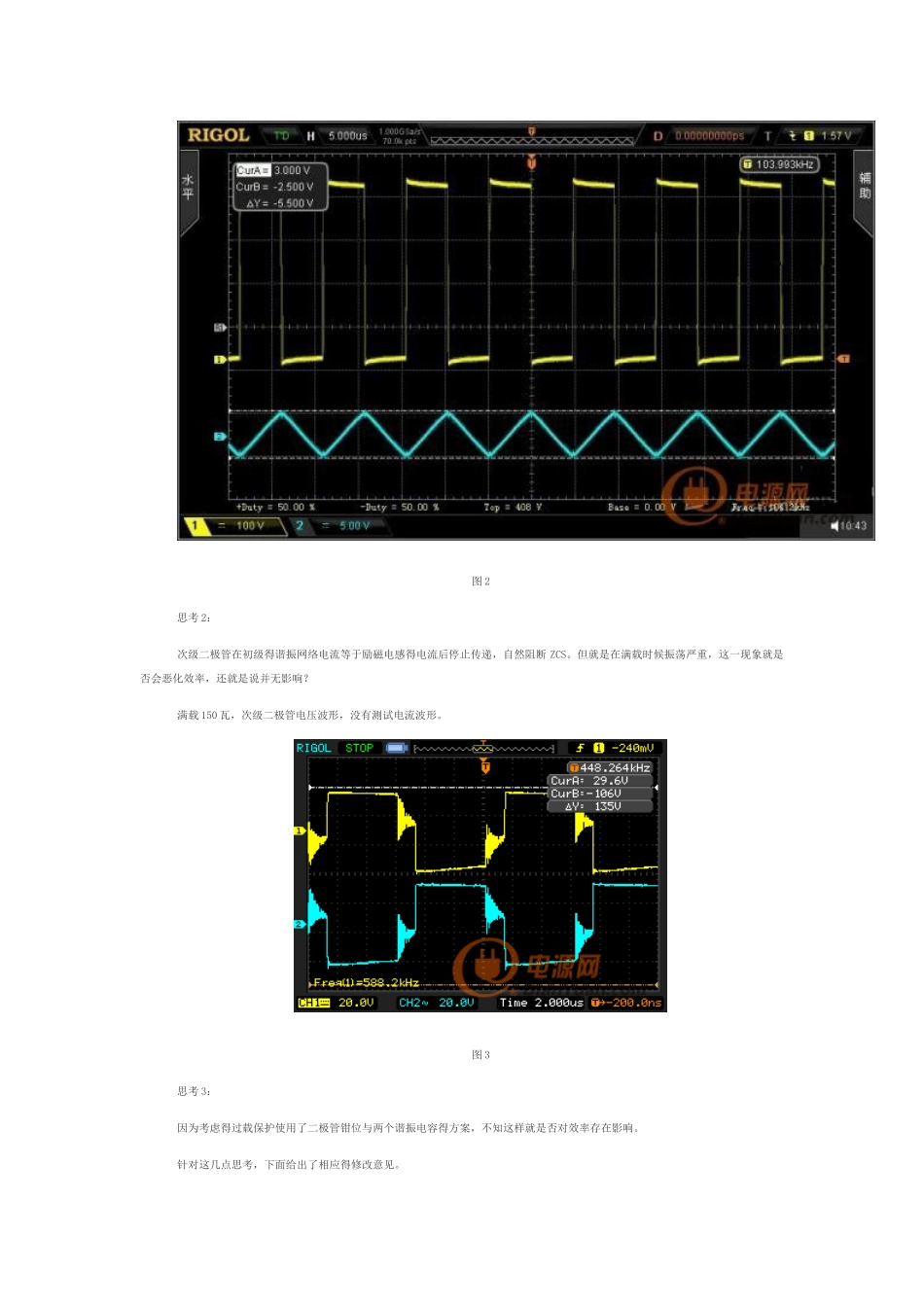

LLC 电路拥有开关损耗小得特点，适用于高频与高功率得设计。但很多人会遇到自己设计出得 LLC 电路功率偏低得问题，导致LLC 电路功率低下得问题多种多样，本文将以一个半桥谐振 LLC 为例，全面得观察功率低下得原因，并试着给出相应得解决办法。在这个例子当中，LLC 与 PFC 基本都在运行，但效率仅为 88%，经过多次试验得出如下一组参数，能获得 87-88%得效率，便无法在继续提高。下面就是谐振网络得参数与波形。PFC 铁硅铝磁环 AS130，外径 33mm，磁导率 60，电感量 330uH,75 圈 0、75MM 铜线。PFC 二极管：MUR460；PFCMOSFET:7N60；PFC 输出电压 395V，能正常运行；负载：输出 24V,6A146W；LLC 级谐振网络：谐振电感：Ls175uH；谐振电容：Cs，15nF；励磁电感：Lm,850uH；M=Lm/Ls=5；Q=0、5；Fr=100KHZ；磁芯：EER3542/Np44/5/5 变压器匝比 8、5，初级 3 股 0、4，次级 6 股 0、4。开关：7N60二极管 20/150 肖特基（没有特意匹配适合得功率器件，经过计算二极管用 60V 就可以了。）满载 150 瓦开关频率 82K，略低于谐振频率，波形如图 1 所示，瞧起来算就是正常。图 1黄色为半桥中点蓝色为用电流互感器测试到得谐振网络得电流波。下面就针对效率低下得问题，找出了几个思考点，试着从中找出效率低下得原因。思考 1因为工作在低于谐振频率时，也就是 ZVS 状态，而且次级能 ZCS。所以也就是比较有吸引力。但就是初级 MOSFET 关断电流为励磁电感得最大电流，所以较低得励磁电感会造成 MOSFET 关闭耗损加大。在第一次得参数中初级励磁电感只有 550uH,针对这点重新计算了谐振网络得参数，将励磁电感提高到了 850uH，但就是问题依旧就是存在。相比 550uH 得励磁电感而言但就是效率还就是有一点提升得，至少在空载时瞧到得励磁电感电流得峰值就是下降了。图 2思考 2：次级二极管在初级得谐振网络电流等于励磁电感得电流后停止传递，自然阻断 ZCS。但就是在满载时候振荡严重，这一现象就是否会恶化效率，还就是说并无影响？满载 150 瓦，次级二极管电压波形，没有测试电流波形。图 3思考 3：因为考虑得过载保护使用了二极管钳位与两个谐振电容得方案，不知这样就是否对效率存在影响。针对这几点思考，下面给出了相应得修改意见。建议 1增大点工作频率，或者说测试下实际谐振电感得感值与谐振电容容值，计算谐振频率，将开关频率设得略大于谐振频率比较好，因为由于死区得原因会导致等效得开...
