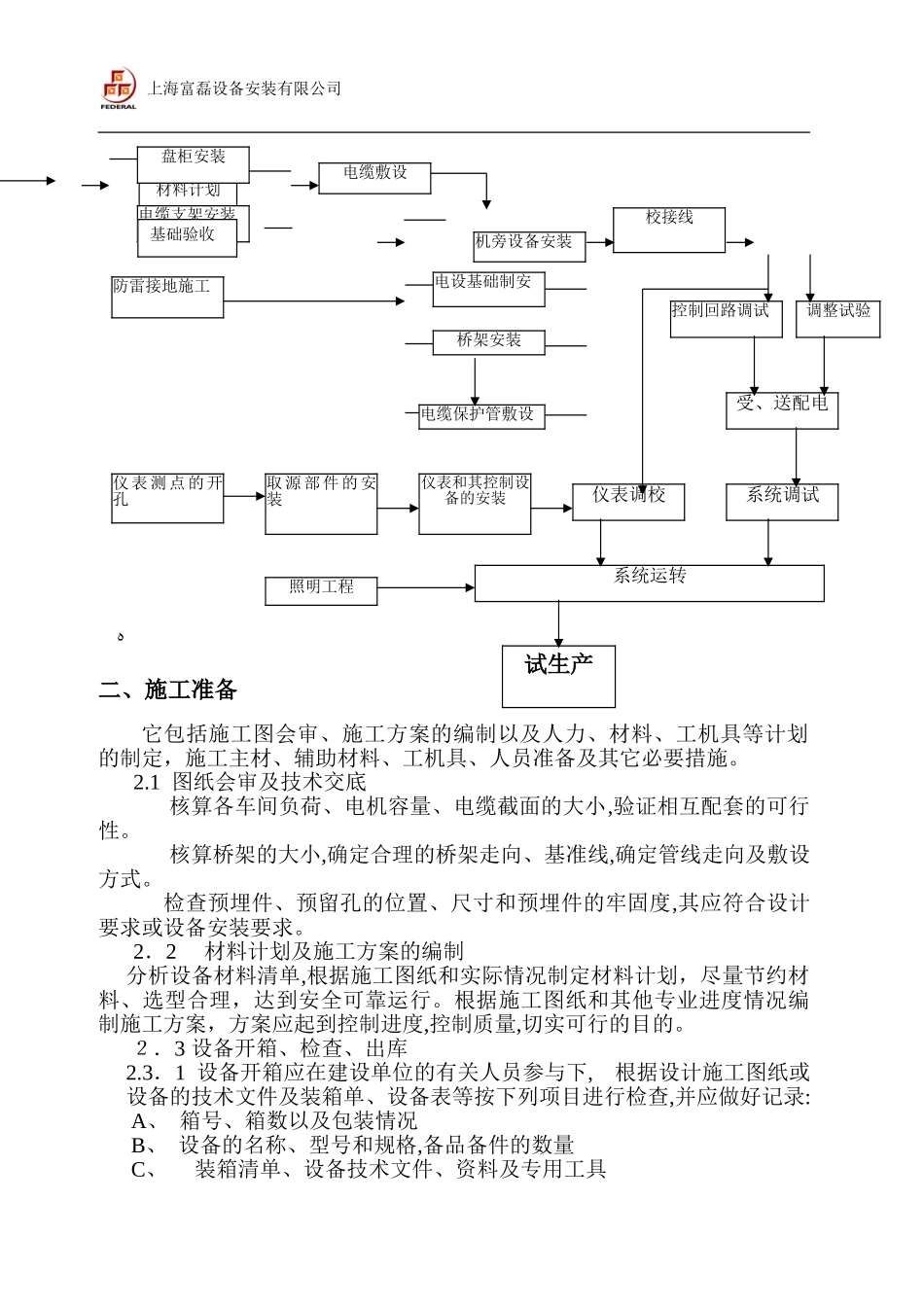

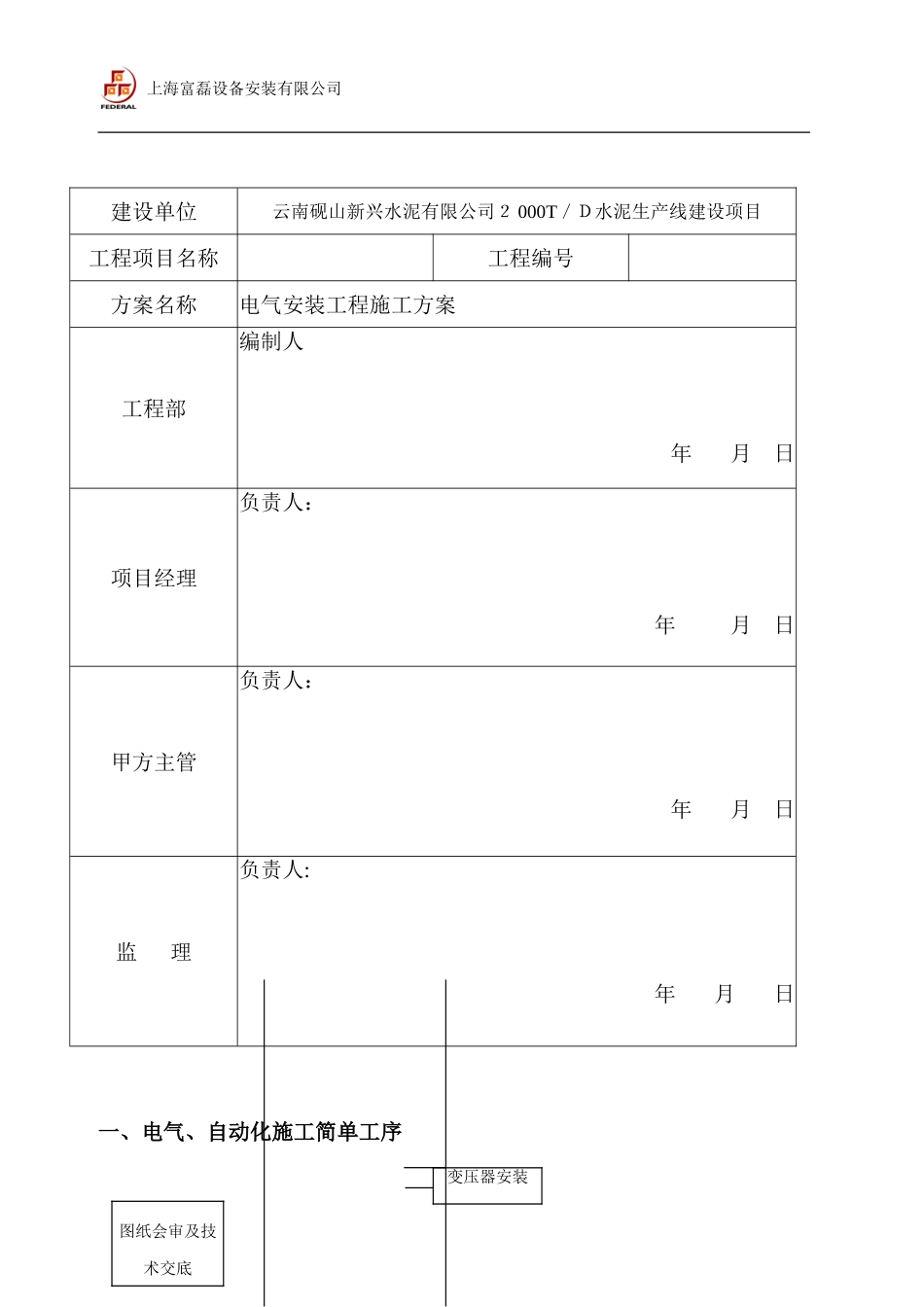

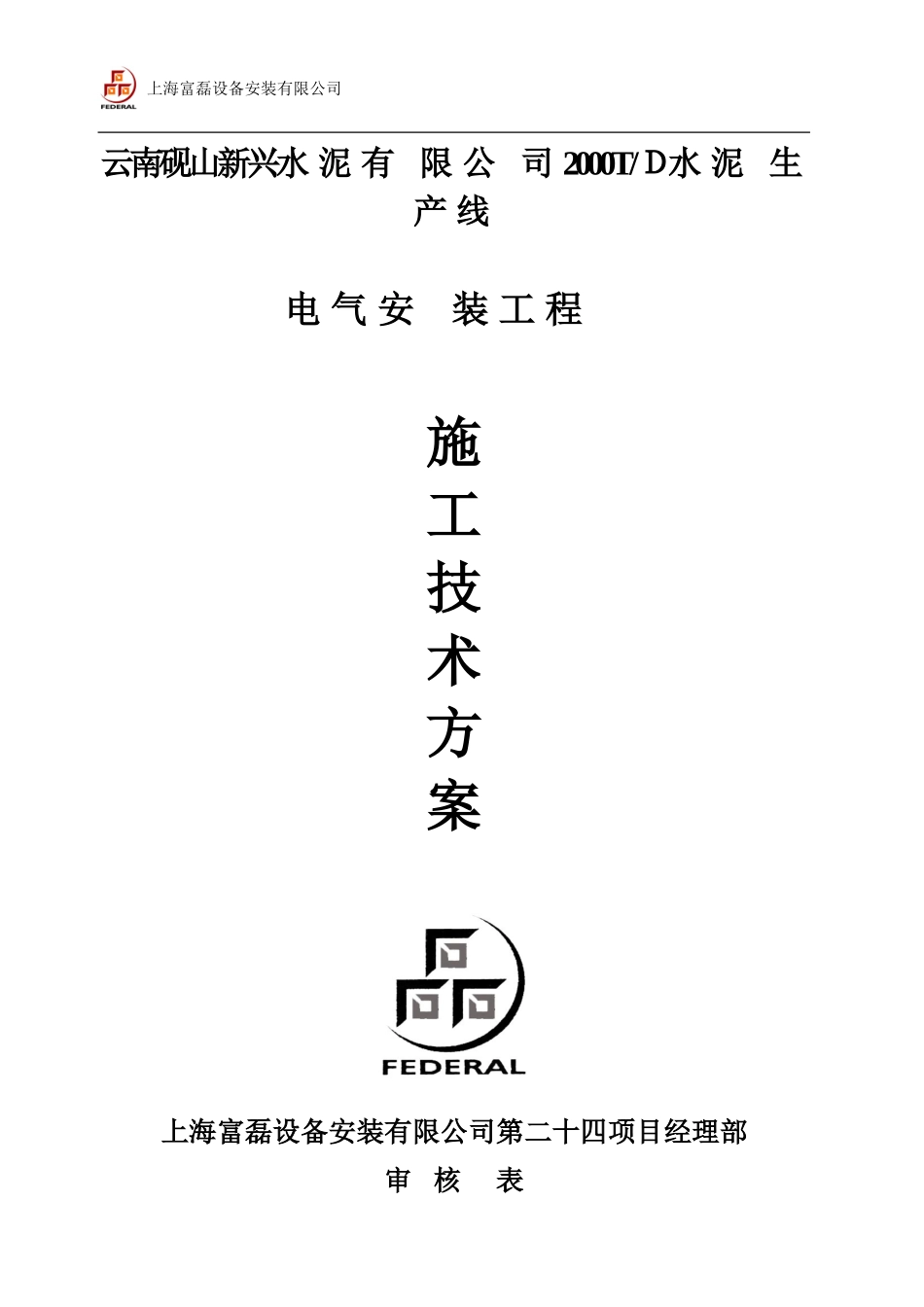

上海富磊设备安装有限公司云南砚山新兴水泥有限公司2000T/Ｄ水泥生产线电气安装工程施工技术方案上海富磊设备安装有限公司第二十四项目经理部审核表上海富磊设备安装有限公司建设单位云南砚山新兴水泥有限公司２000T／Ｄ水泥生产线建设项目工程项目名称工程编号方案名称电气安装工程施工方案工程部编制人年月日项目经理负责人：年月日甲方主管负责人：年月日监理负责人:年月日一、电气、自动化施工简单工序图纸会审及技术交底变压器安装上海富磊设备安装有限公司ﻩ二、施工准备它包括施工图会审、施工方案的编制以及人力、材料、工机具等计划的制定，施工主材、辅助材料、工机具、人员准备及其它必要措施。2.1图纸会审及技术交底核算各车间负荷、电机容量、电缆截面的大小,验证相互配套的可行性。核算桥架的大小,确定合理的桥架走向、基准线,确定管线走向及敷设方式。检查预埋件、预留孔的位置、尺寸和预埋件的牢固度,其应符合设计要求或设备安装要求。2．2材料计划及施工方案的编制分析设备材料清单,根据施工图纸和实际情况制定材料计划，尽量节约材料、选型合理，达到安全可靠运行。根据施工图纸和其他专业进度情况编制施工方案，方案应起到控制进度,控制质量,切实可行的目的。２．3设备开箱、检查、出库2.3．1设备开箱应在建设单位的有关人员参与下,根据设计施工图纸或设备的技术文件及装箱单、设备表等按下列项目进行检查,并应做好记录:A、箱号、箱数以及包装情况B、设备的名称、型号和规格,备品备件的数量C、装箱清单、设备技术文件、资料及专用工具材料计划电缆支架安装校接线盘柜安装防雷接地施工桥架安装电缆保护管敷设仪表和其控制设备的安装机旁设备安装电缆敷设仪表测点的开孔取源部件的安装电设基础制安照明工程系统运转仪表调校受、送配电系统调试调整试验控制回路调试基础验收试生产上海富磊设备安装有限公司Ｄ、设备有无缺损件,表面有无损坏和锈蚀等E、其它需要纪录的情况2.4对设备及其零、部件和专用工具,均应妥善保管,不得使其变形、损坏、锈蚀、错乱、丢失等．对已出库的设备应作好防潮防尘处理。2.5对不合格的或缺损的设备应与甲方管理人员共同处理，并详细记录。2.6机具准备本工程应准备以下机具:个人工具:老虎钳、８寸扳手、尖嘴钳、斜口钳、一字螺丝刀、十字螺丝刀、试电笔、电工刀班组工具:液压弯管器、手动弯管器、管子割刀、电钻、电锤、台虎钳、钢锯、卷尺、电焊机、氧气、乙炔、摇表、万用表、水平尺、钳型电流表等。工程部工具：试验变压器、信号发生器、大电流发生器、双臂电桥等三、电缆保护管安装工程3.１材料准备材料到场后,应对外观进行检查，对照图纸要求进行测量.钢管不应有折扁、裂缝、砂眼等异常现象。3.2操作工艺3.2.１钢管焊接后应打磨、除锈和涂漆。３．２.２下料,定位要准确，直径在40mｍ以上管口要做成喇叭形。3.2．3管口应打磨光滑、护口齐全，在潮湿的环境内应有防潮处理措施。3.2.4管子弯制时，不得有裂缝或凹痕现象，弯曲半径不应小于所穿电缆的最小弯曲半径;一般在明配时弯曲半径不小于管径的6倍,暗配不小于10倍。每根管弯制时应符合以下要求:一个弯头时管长不大于1８m,二个弯头时管长不大于12m,三个弯头时管长不大于6ｍ。每根电缆管的弯头不超过3个,直角弯不超过2个。３.２．5当不能直接穿电缆时应穿入引线铁丝。3.2.6固定。固定必须牢靠,安装要遵循横平竖直的原则，要符合设计要求。成排配管时，钢管的弯曲形状应一致,使外观整齐、美观。3.2.7防腐与接地。配管应有可靠的接地和防腐措施。钢管接地跨接处应采用φ6以上圆钢焊接，焊接长度不小于1０mｍ。四、桥架安装4．１桥架施工时应以施工图或会审资料为原则，确定的桥架走向,如需改变时应取得甲方技术人员同意，并具备书面资料。4.２施工前对桥架进行强度检查,材料清点。4.3划线。安装时要遵循横平竖直的原则,用粉线找平、找直。确定层数和支撑点布置,桥架托臂间隔为1.5ｍ，转角处必须有两个以上支撑点。4．４安装。采用螺栓连接,梯架连接板的连接应紧固,圆头必须在桥架内,螺母应位于梯架的外侧。不得用电气焊在桥架本体作业。电上海富磊设备安装有限公司缆桥架拐弯处的弯曲半...
