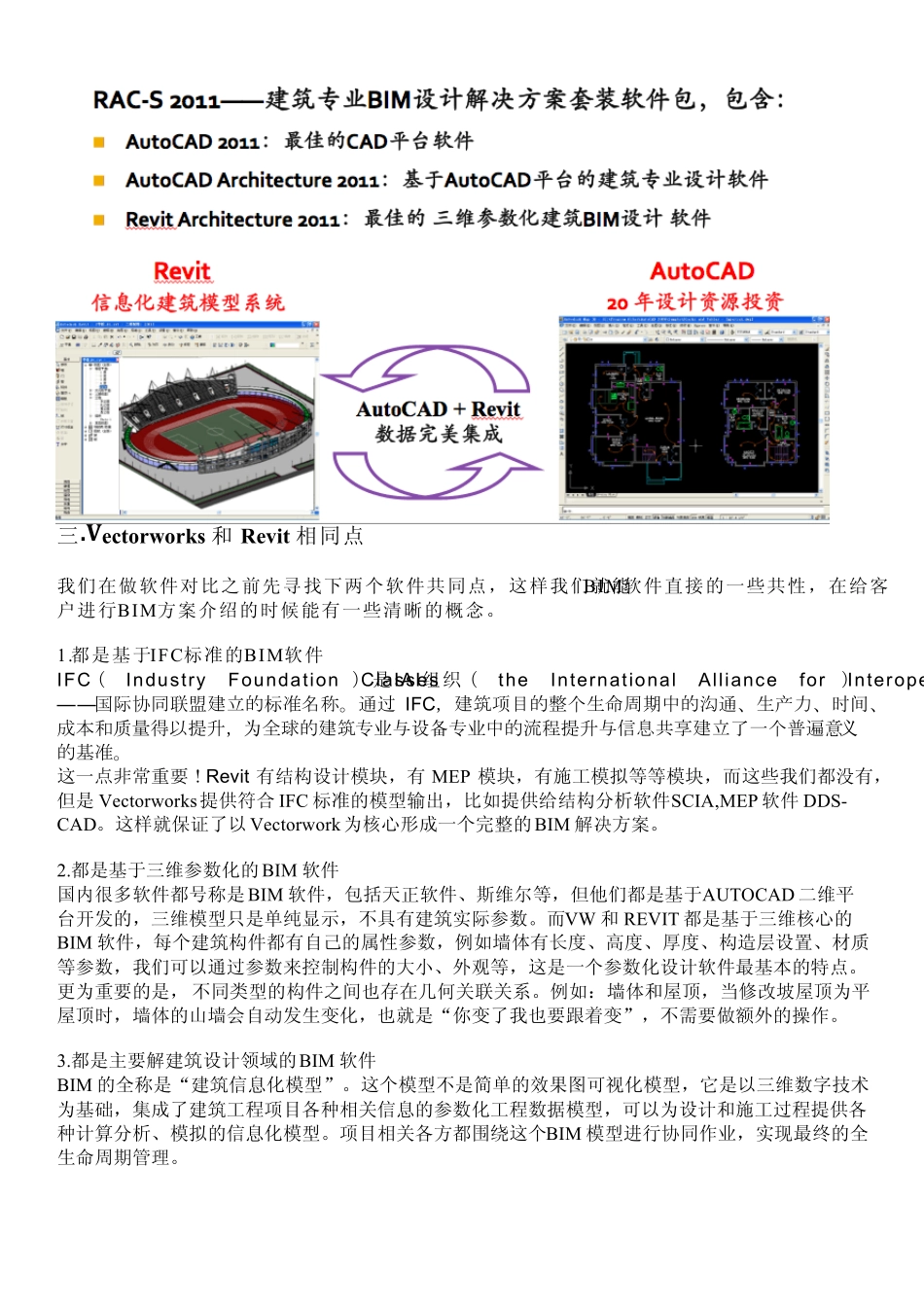

Vectorworks与REVIT在建筑设计方面的比较 写这个文档的目的是想给各位同仁在建筑设计软件方面的一些比较,以判断出Vectorworks在国内建筑设计领域能有哪方面的优势,整合我们公司代理的其他软件,让我们的销售人员在市场推广获得一个清晰市场定位和市场的策略。如有错误,还请大家指正。 一.当前软件市场的现状 目前比较在国内设计院和设计公司比较流行的不同阶段所采用的软件可见下图: 而我们敏迅就代理了概念设计的SketchUp和Rhino软件,主要集中于概念设计阶段。 二.Au tod esk公司提出的解决方案 从中可以看出AUTODESK公司在建筑领域的实力,几乎涵盖了建筑行业的所有领域。和我们关系比较紧密的主要是Revit软件系列,而与Vectorw ork相当的就是Revit Architecture软件,针对建筑设计领域。 而事实上AUTODESK代理商上再向大家推荐的它的建筑设计包,内容如下 我们可以做一个类似软件的排列 通用CAD平台:Autocad\中望CAD\浩辰CAD\Vectorw orks Fundmentals 2D 专业建筑设计软件:Autocad Architecture\天正\斯维尔 3D 建筑设计软件:Revit Architecture\Archicad\Vectorw orks Architect 三 .V ectorw orks 和 Revit 相同点 我们在做软件对比之前先寻找下两个软件共同点,这样我们就能BIM软件直接的一些共性,在给客户进行BIM方案介绍的时候能有一些清晰的概念。 1.都是基于IFC标准的BIM软件 IFC( Industry Foundation Classes )是IAI 组织( the International Alliance for Interoperability)— — 国际协同联盟建立的标准名称。通过 IFC,建筑项目的整个生命周期中的沟通、生产力、时间、成本和质量得以提升,为全球的建筑专业与设备专业中的流程提升与信息共享建立了一个普遍意义的基准。 这一点非常重要!Revit 有结构设计模块,有 MEP 模块,有施工模拟等等模块,而这些我们都没有,但是 Vectorw orks提供符合 IFC 标准的模型输出,比如提供给结构分析软件SCIA,MEP 软件 DDS-CAD。这样就保证了以 Vectorw ork为核心形成一个完整的BIM 解决方案。 2.都是基于三维参数化的BIM 软件 国内很多软件都号称是BIM 软件,包括天正软件、斯维尔等,但他们都是基于AUTOCAD 二维平台开发的,三维模型只是单纯显示,不具有建筑实际参数。而VW 和 REVIT 都是基于三维核心的BIM 软件,每个建筑构件都有自己的属性参数,例如墙体有长度、高度、厚度、构造层设置、材质等参数,我...
