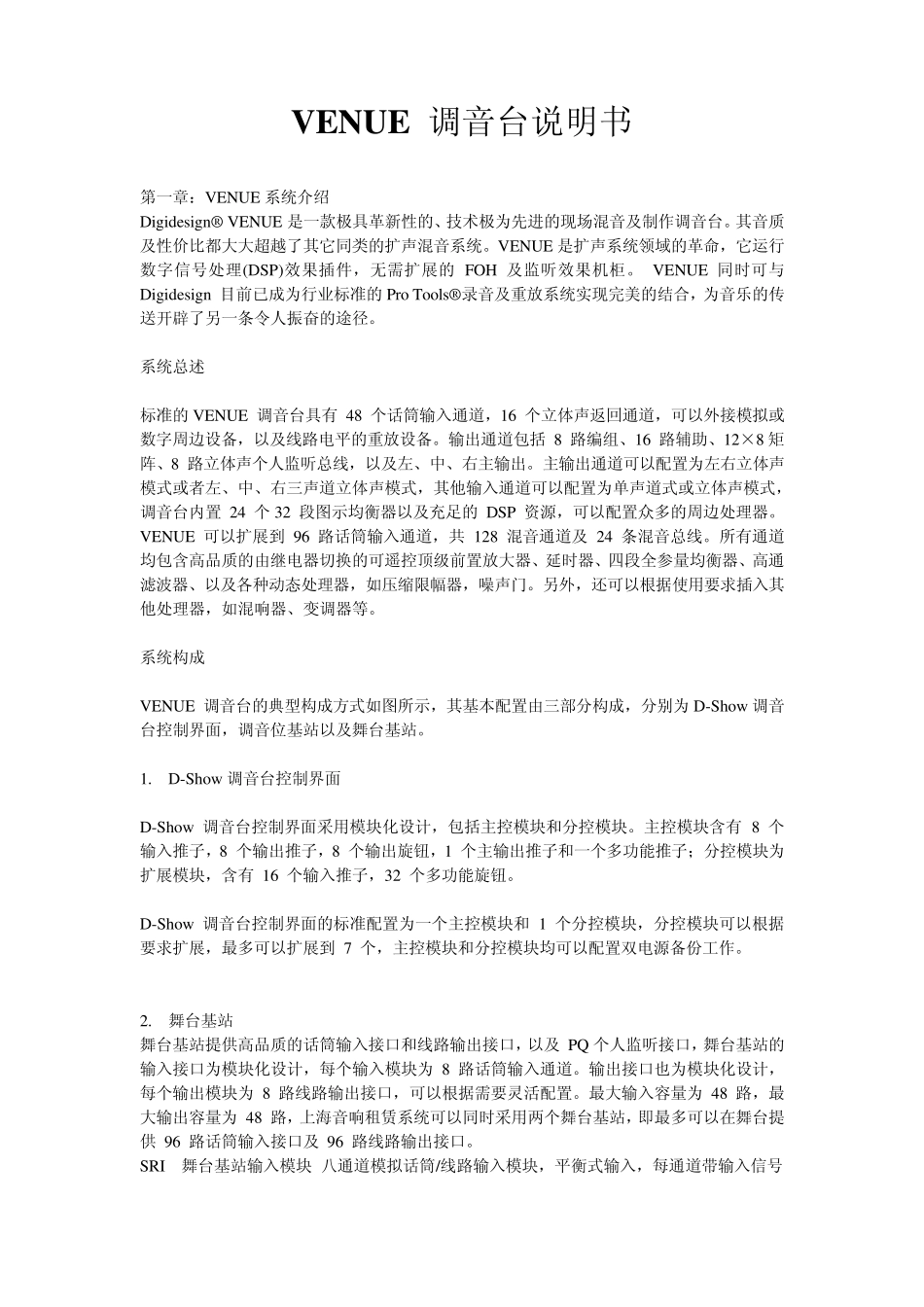

VENUE 调音台说明书 第一章：VENUE 系统介绍 Digidesign® VENUE 是一款极具革新性的、技术极为先进的现场混音及制作调音台。其音质及性价比都大大超越了其它同类的扩声混音系统。VENUE 是扩声系统领域的革命，它运行数字信号处理(DSP)效果插件，无需扩展的 FOH 及监听效果机柜。 VENUE 同时可与Digidesign 目前已成为行业标准的 Pro Tools®录音及重放系统实现完美的结合，为音乐的传送开辟了另一条令人振奋的途径。 系统总述 标准的 VENUE 调音台具有 48 个话筒输入通道，16 个立体声返回通道，可以外接模拟或数字周边设备，以及线路电平的重放设备。输出通道包括 8 路编组、16 路辅助、12×8 矩阵、8 路立体声个人监听总线，以及左、中、右主输出。主输出通道可以配置为左右立体声模式或者左、中、右三声道立体声模式，其他输入通道可以配置为单声道式或立体声模式，调音台内置 24 个 32 段图示均衡器以及充足的 DSP 资源，可以配置众多的周边处理器。 VENUE 可以扩展到 96 路话筒输入通道，共 128 混音通道及 24 条混音总线。所有通道均包含高品质的由继电器切换的可遥控顶级前置放大器、延时器、四段全参量均衡器、高通滤波器、以及各种动态处理器，如压缩限幅器，噪声门。另外，还可以根据使用要求插入其他处理器，如混响器、变调器等。 系统构成 VENUE 调音台的典型构成方式如图所示，其基本配置由三部分构成，分别为 D-Show 调音台控制界面，调音位基站以及舞台基站。 1. D-Show 调音台控制界面 D-Show 调音台控制界面采用模块化设计，包括主控模块和分控模块。主控模块含有 8 个输入推子，8 个输出推子，8 个输出旋钮，1 个主输出推子和一个多功能推子；分控模块为扩展模块，含有 16 个输入推子，32 个多功能旋钮。 D-Show 调音台控制界面的标准配置为一个主控模块和 1 个分控模块，分控模块可以根据要求扩展，最多可以扩展到 7 个，主控模块和分控模块均可以配置双电源备份工作。 2. 舞台基站 舞台基站提供高品质的话筒输入接口和线路输出接口，以及 PQ 个人监听接口，舞台基站的输入接口为模块化设计，每个输入模块为 8 路话筒输入通道。输出接口也为模块化设计，每个输出模块为 8 路线路输出接口，可以根据需要灵活配置。最大输入容量为 48 路，最大输出容量为 48 路，上海音响租赁系统可以同时采用两个舞台基站，即最多可以在舞台提供 96 路话筒输入...
