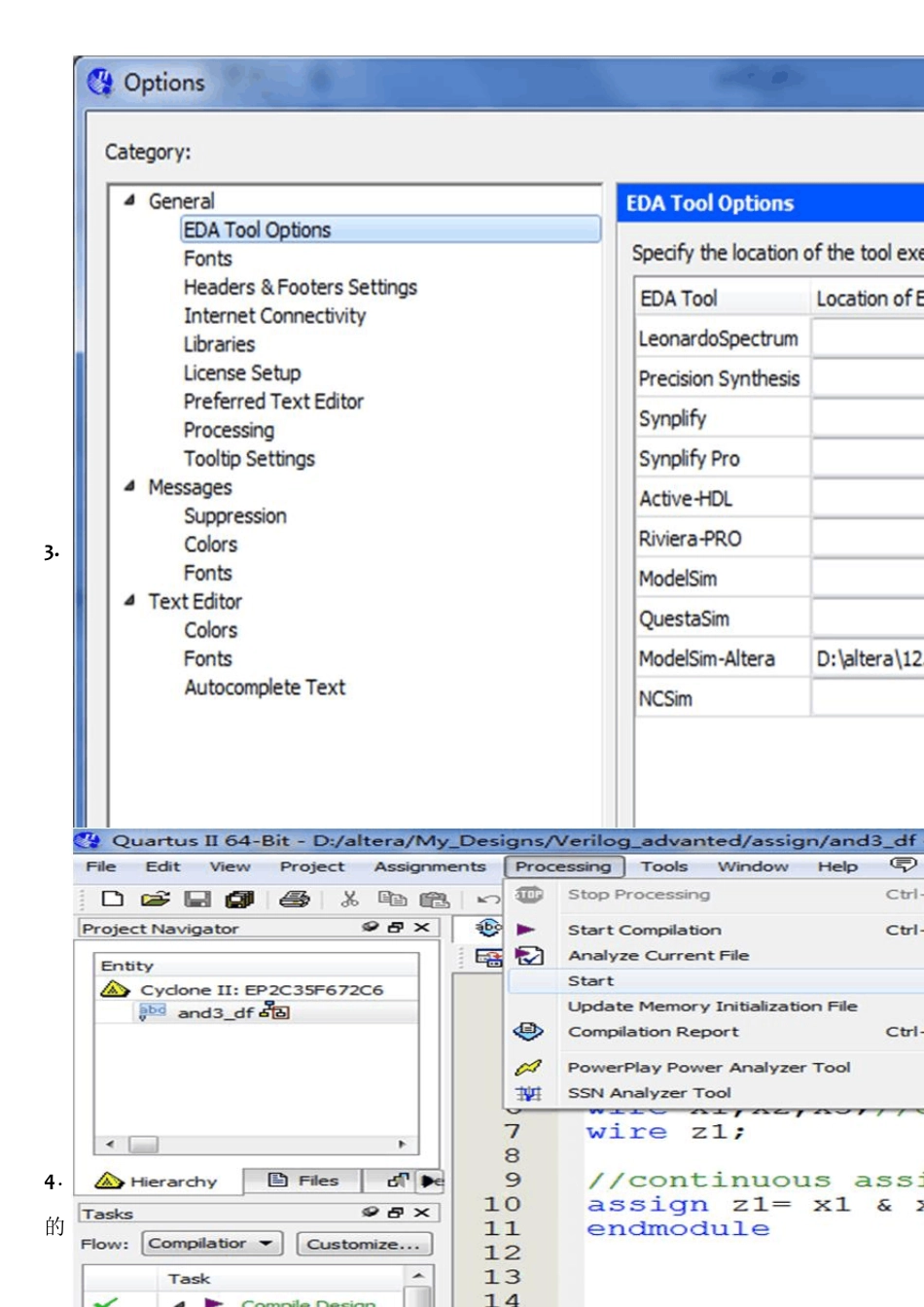

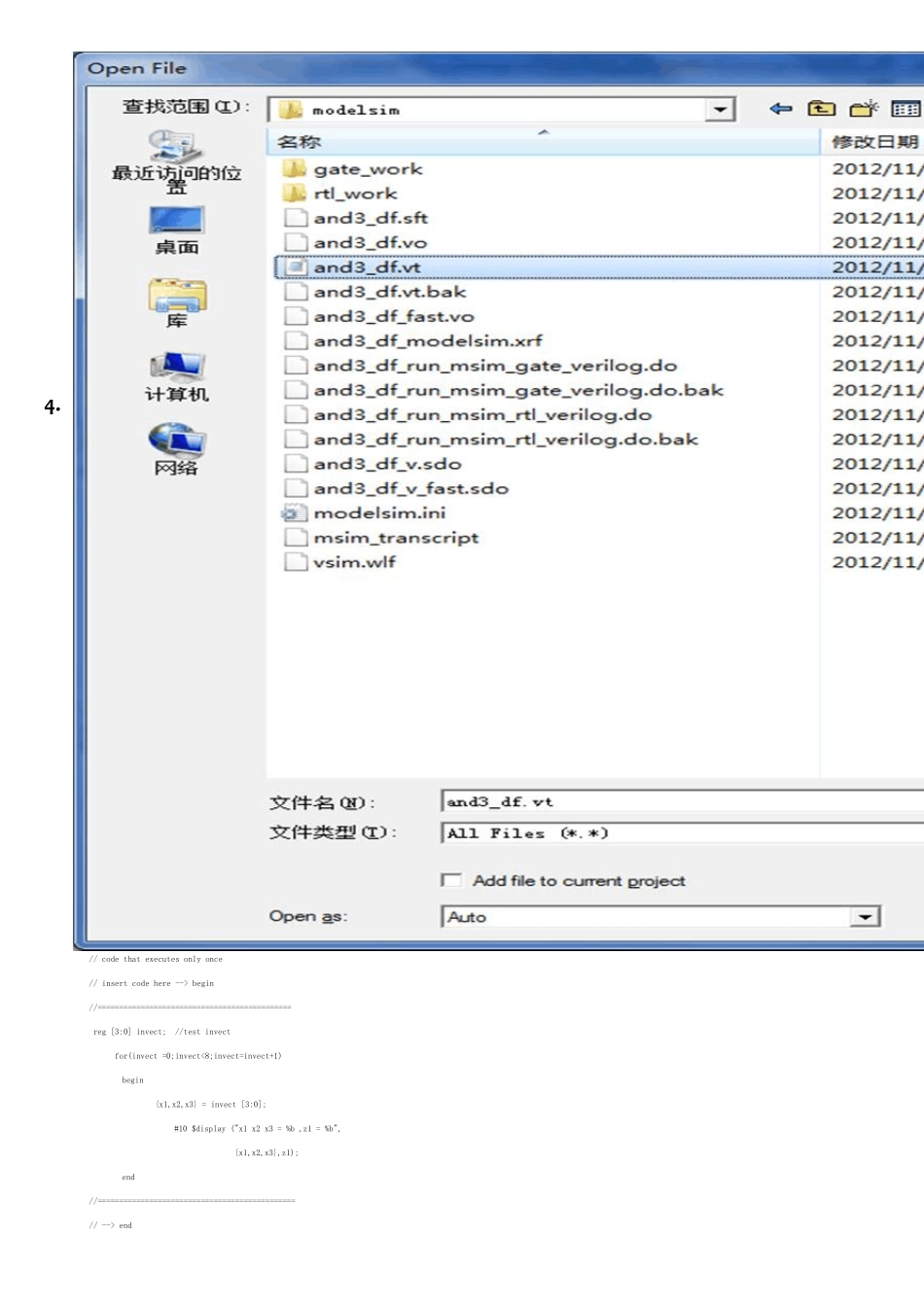

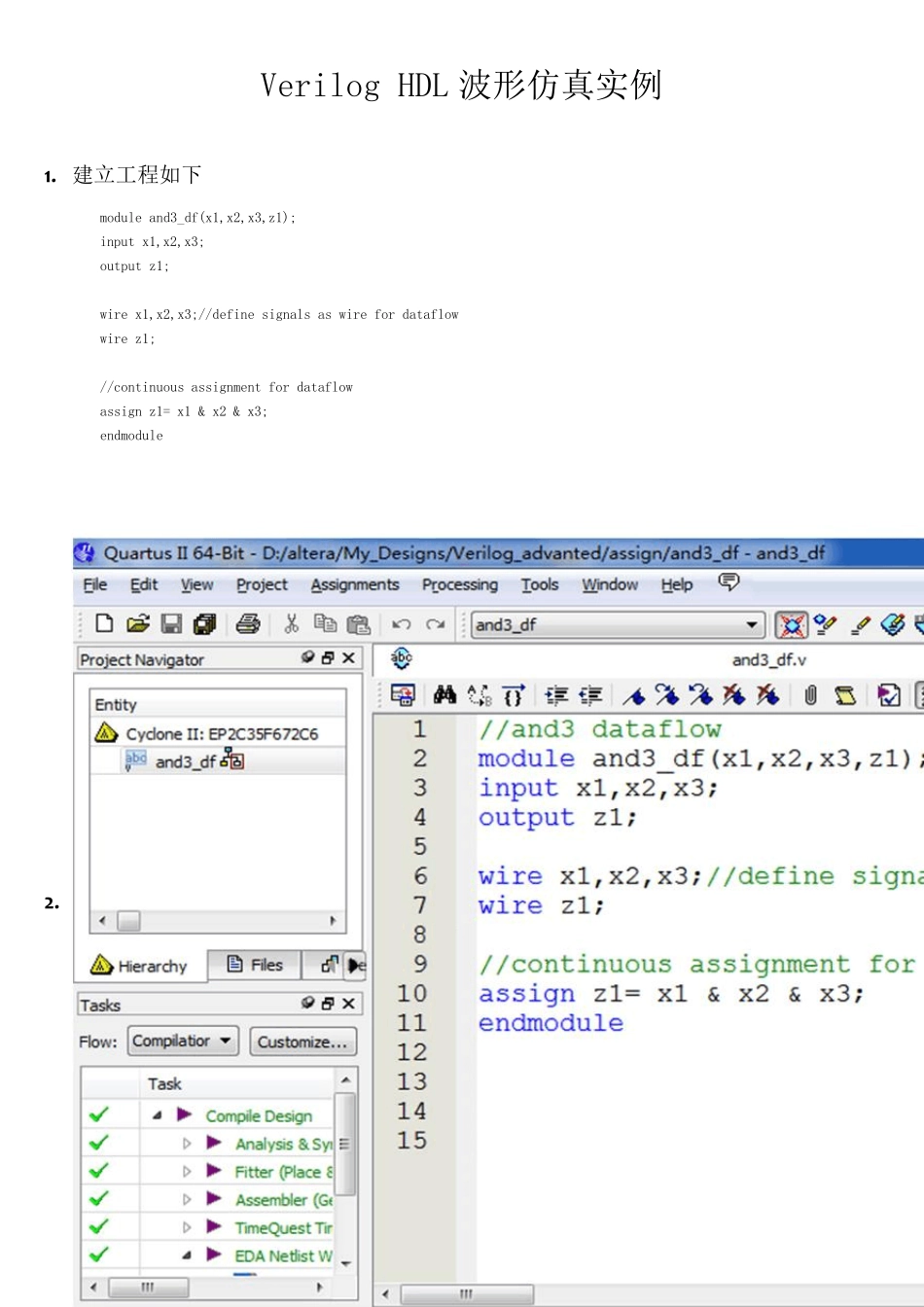

Verilog HDL 波形仿真实例 1. 建立工程如下 module and3_df(x1,x2,x3,z1); input x1,x2,x3; output z1; wire x1,x2,x3;//define signals as wire for dataflow wire z1; //continuous assignment for dataflow assign z1= x1 & x2 & x3; endmodule 2. 如果是第一次使用 modelsim，需要建立 Qu artu s ii12.0和 modelsim 的链接。 具体操作为：Qu artu s II12.0->Tools->option->EDA Tool options 再选择自己的软件和对应的安装文件夹，如下 3. 建立测试文件（testbench）可以自己写，也可以用 quartus II 自己生成（生成的只是模版，功能需要自己添加），注：testbench 的输出为要测试文件的输入，即测试文件是为要测试文件产生信号用的，因此 testbench 的 input 为 reg 变量，输出为 w ire 变量，具体操纵如下 Processing->start->strat test bench Template w riter 然后会出现建立成功的提示， 4．打开测试文本，添加测试的信号功能（注：上步生成的文件后缀为.vt,在所建工程下的 simulation\modelsim\下面）。 4 . 添加信号功能如下。 `timescale 1 ns/ 1 ps module and3_df_vlg_tst(); // constants // general purpose registers //======================== reg x1;//inputs are reg for test bench reg x2; reg x3; // wires wire z1;//outputs are wire for test bench //============================ // assign statements (if any) and3_df i1 ( // port map - connection between master ports and signals/registers .x1(x1), .x2(x2), .x3(x3), .z1(z1) ); initial begin :APPlicable // code that executes only once // insert code here --> begin //============================================= reg [3:0] invect; //test invect for(invect =0;invect<8;invect=invect+1) begin {x1,x2,x3} = invect [3:0]; #10 $display ("x1 x2 x3 = %b ,z1 = %b", {x1,x2,x3},z1); end //============================================== // --> end end endmodule 6.复制测试文件模块名（供下步添加test bench name 用）添加测试文件。 操作如下 assignment->setting-> 7.开始仿真 Tools->ru n->simu lation tool 8 结果（若没有自动运行，需按 simulation 和 add w ave）
