VFD 原理及应用 一、VFD 基础 （一）、什么是VFD 真空荧光显示屏（ VACUUM FLUORESCENT DISPLAY） 是从真空电子管发展而来的显示器件，由发射电子的阴极（直热式，统称灯丝）、加速控制电子流的栅极、玻璃基板上印上电极和荧光粉的阳极及栅网和玻盖构成
它利用电子撞击荧光粉，使荧光粉发光，是一种自身发光显示器件
由于它可以做多色彩显示，亮度高，又可以用低电压来驱动，易与集成电路配套，所以被广泛应用在家用电器、办公自动化设备、工业仪器仪表及汽车等各种领域中
VFD 根据结构一般可分为2 极管和3 极管两种；根据显示内容可分为：数字显示、字符显示、图案显示、点阵显示；根据驱动方式可分为：静态驱动（直流）和动态驱动（脉冲）
（二）、 VFD 的结构及工作原理 VFD 种类繁多，以其中最被广泛应用的3 极管构造为例说明其基本构造与原理

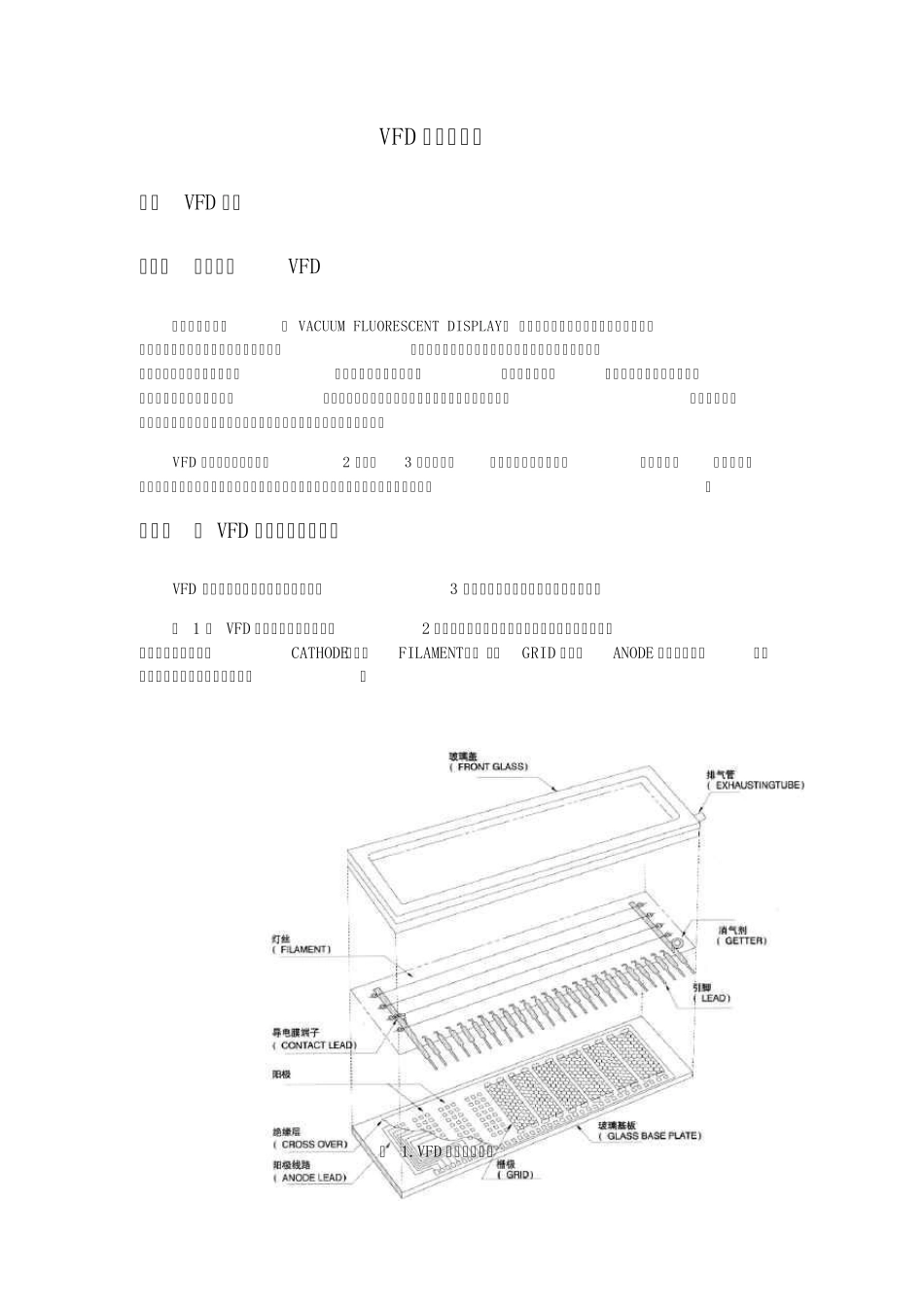

图 1 是 VFD 结构的分解斜视图，图2 为剖面图，其构造以玻盖和基板形成一真空容器，在真空容器内以阴极CATHODE（灯丝FILAMENT）、 栅极GRID 及阳极ANODE 为基本电极，还有一些其它的零件（如消气剂等）

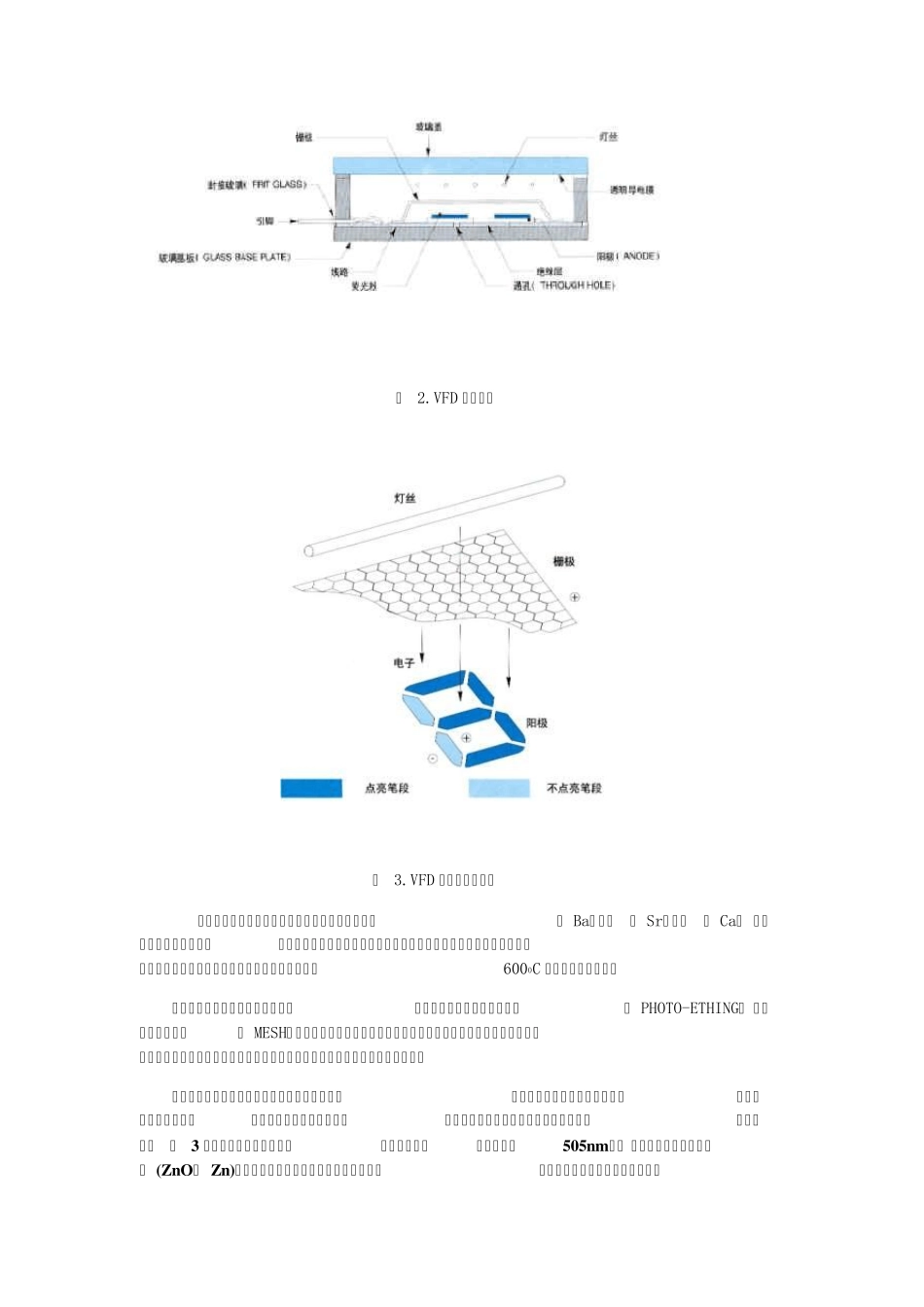

VFD 的分解斜视图 图 2
VFD 的剖面图 图 3

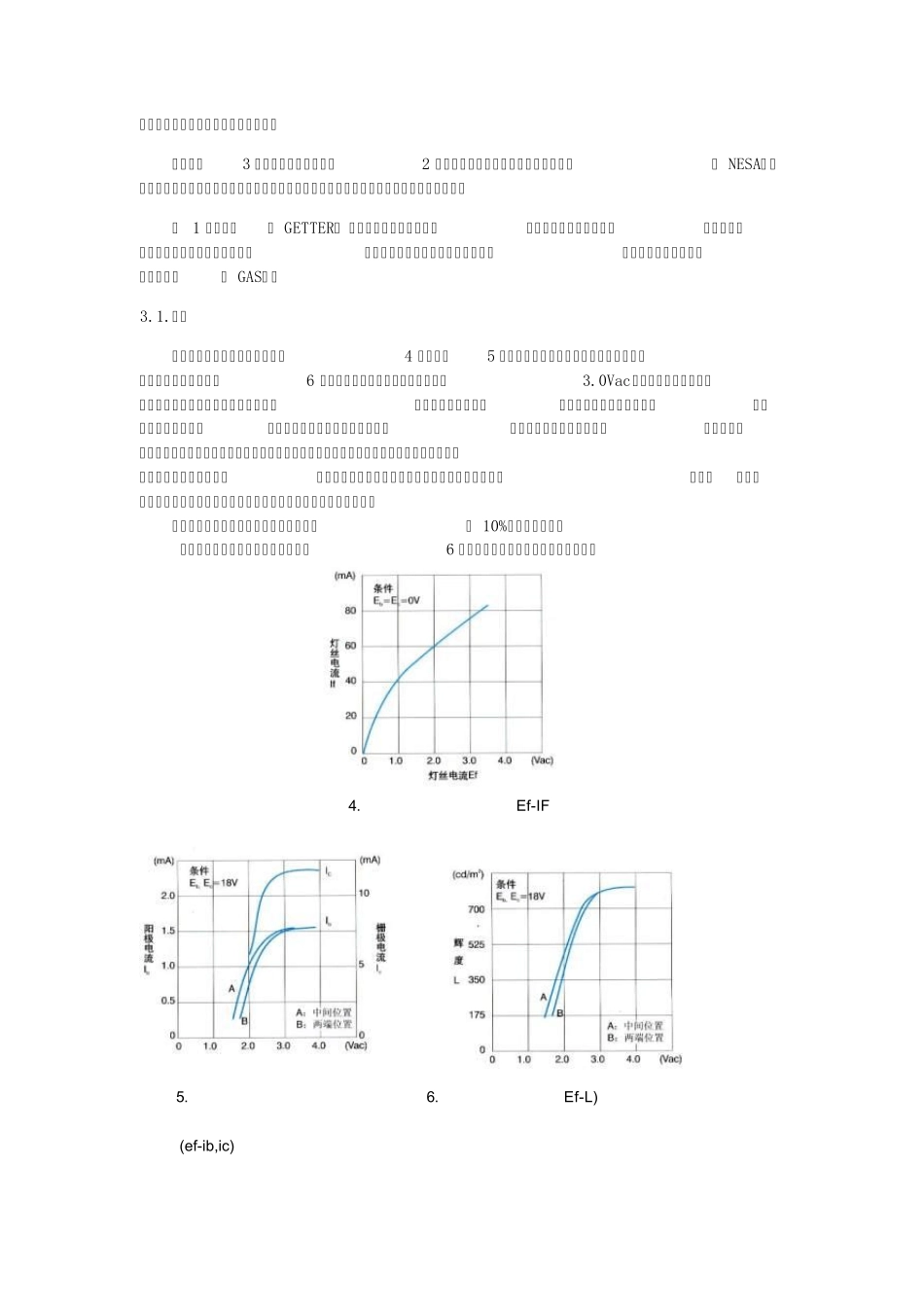

VFD 的基本工作原理 灯丝是在不妨碍显示的极细钨丝蕊线上，涂覆上钡（ Ba）、锶（ Sr）、钙（ Ca） 的氧化物（三元碳酸盐），再以适当的张力安装在灯丝支架（固定端）与弹簧支架（可动端）之间，在两端加上规定的灯丝电压，使阴极温度达到6000C 左右而放射热电子
栅极也是在不妨碍显示的原则下，将不锈钢等的薄板予以光刻蚀（ PHOTO-ETHING） 后成型的金属网格（ MESH），在其上加上正电压，可加速并扩散自灯丝所放射出来的电子，将之导向阳极；相反地，如果加上负电压，则能拦阻游向阳极的电子，使阳极消光
阳极是指在形成大致显示
