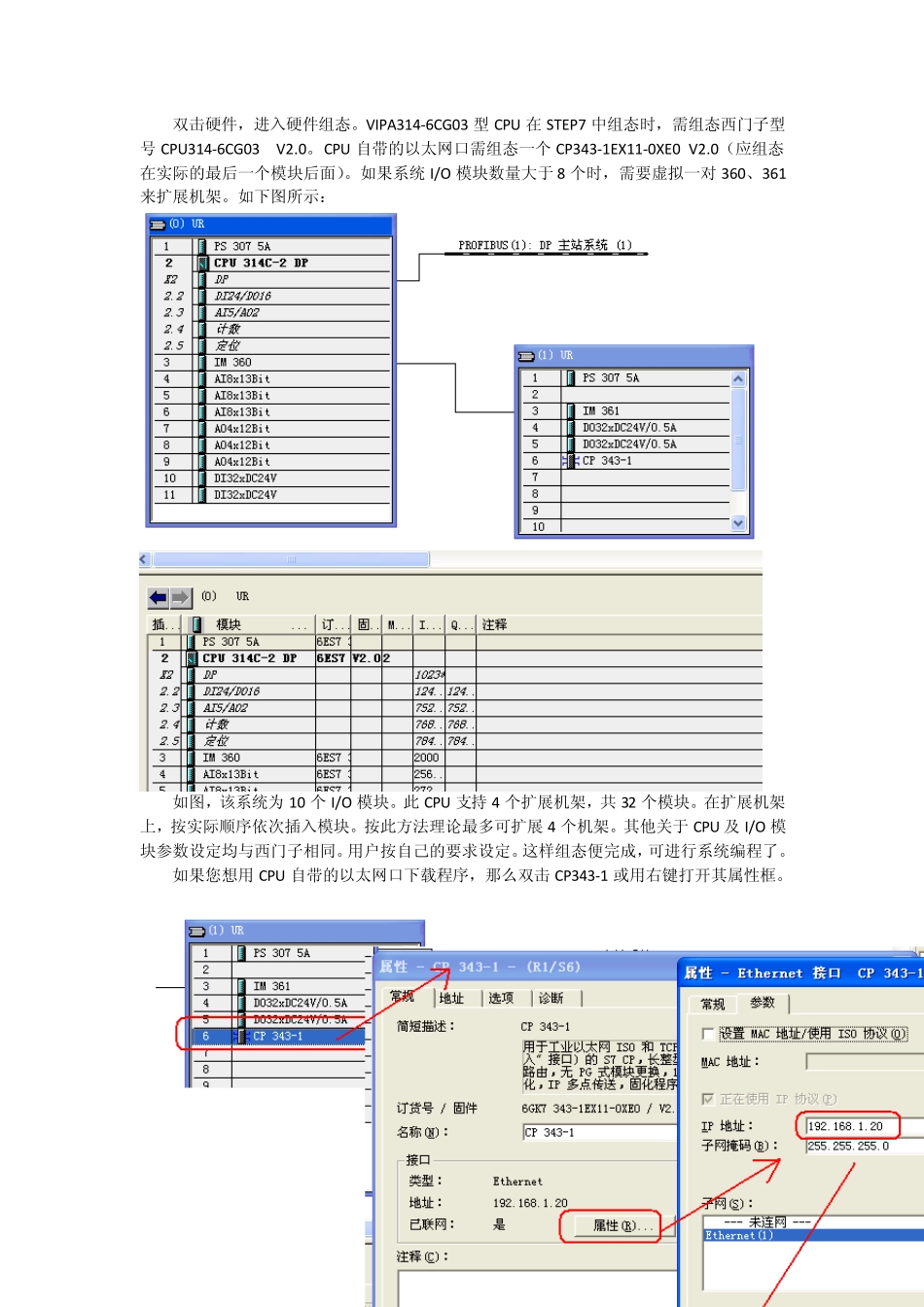

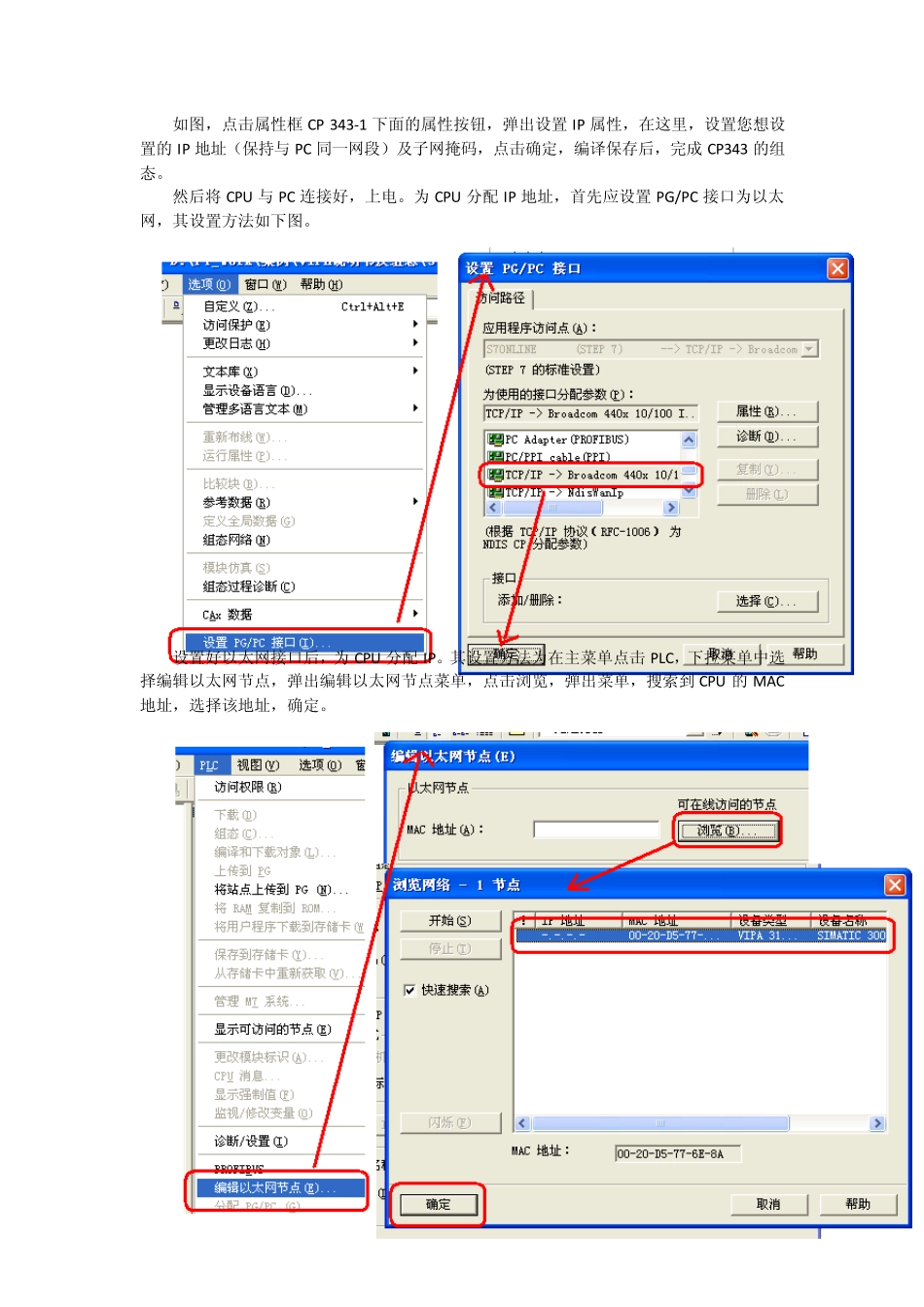

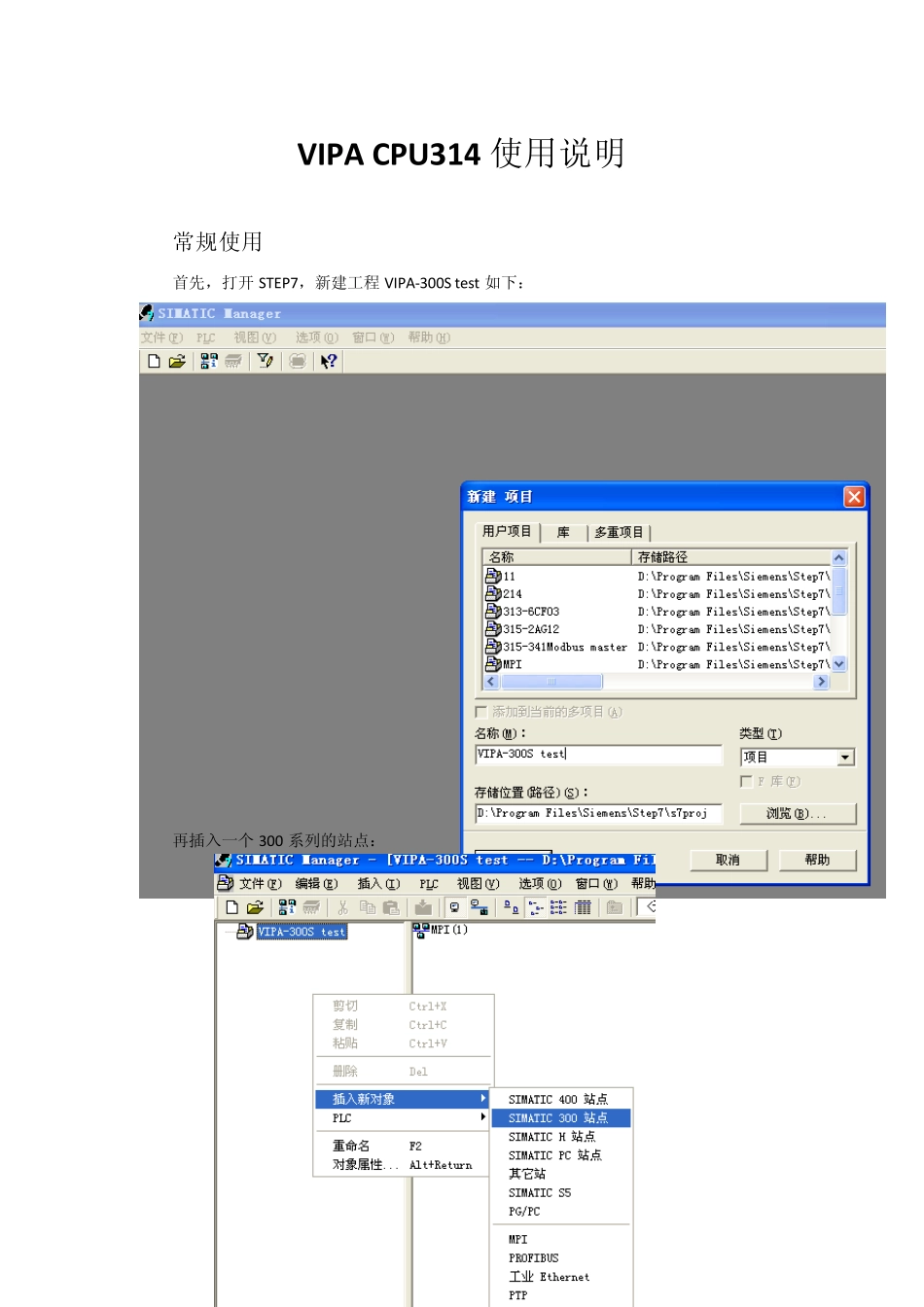

VIPA CPU314 使用说明 常规使用 首先，打开STEP7，新建工程VIPA-300S test 如下： 再插入一个 300 系列的站点： 双击硬件，进入硬件组态。VIPA314-6CG03 型CPU 在STEP7 中组态时，需组态西门子型号CPU314-6CG03 V2.0。CPU 自带的以太网口需组态一个CP343-1EX11-0XE0 V2.0（应组态在实际的最后一个模块后面）。如果系统I/O 模块数量大于8 个时，需要虚拟一对360、361来扩展机架。如下图所示： 如图，该系统为 10 个I/O 模块。此 CPU 支持 4 个扩展机架，共 32 个模块。在扩展机架上，按实际顺序依次插入模块。按此方法理论最多可扩展 4 个机架。其他关于CPU 及 I/O 模块参数设定均与西门子相同。用户按自己的要求设定。这样组态便完成，可进行系统编程了。 如果您想用 CPU 自带的以太网口下载程序，那么双击CP343-1 或用右键打开其属性框。 如图，点击属性框CP 343-1 下面的属性按钮，弹出设置IP 属性，在这里，设置您想设置的IP 地址（保持与PC 同一网段）及子网掩码，点击确定，编译保存后，完成CP343 的组态。 然后将 CPU 与PC 连接好，上电。为 CPU 分配 IP 地址，首先应设置PG/PC 接口为以太网，其设置方法如下图。 设置好以太网接口后，为 CPU 分配 IP。其设置方法为在主菜单点击PLC，下拉菜单中选择编辑以太网节点，弹出编辑以太网节点菜单，点击浏览，弹出菜单，搜索到 CPU 的MAC地址，选择该地址，确定。 找到CPU 的MAX 地址后，弹出下面的窗口。 在上图中IP 地址处，输入您设置的IP 地址及子网掩码（请保存和组态时一致）。点击下面的分配IP 组态。那么您设置IP 地址将分配的CPU 里面。现在您可以用以太网下载、监控 CPU 了。 值得注意的是 VIPA314-6CG03 集成的外部通道比西门子通型号多 8 个 DIO 通道，此 8 通道的地址为集成 I/O 点地址后面的一个字节，如下图。 用户在使用时，需注意在组态后面的I/O 模块时，空出1 个字节的I/O 地址。不可暂用该字节地址。 特殊功能（ptp 接口切换） VIPA CPU314 的DP 口集成了ptp 功能，只要在组态的时候将DP 口切换成ptp 通讯模式，再做好相应的程序，便可进行串口通讯了。其组态方式如下： 如图，要切换CPU 的DP 口，需虚拟组态一个 CP342-5DA02-0XE0 V5.0 DP 主站模块，在DP 网络中添加一个 VIPA 的SPEEDBUS 从站（该从站需添加 VIPA 相关的GSD 文件）并将该从站站号设为 100.在...
