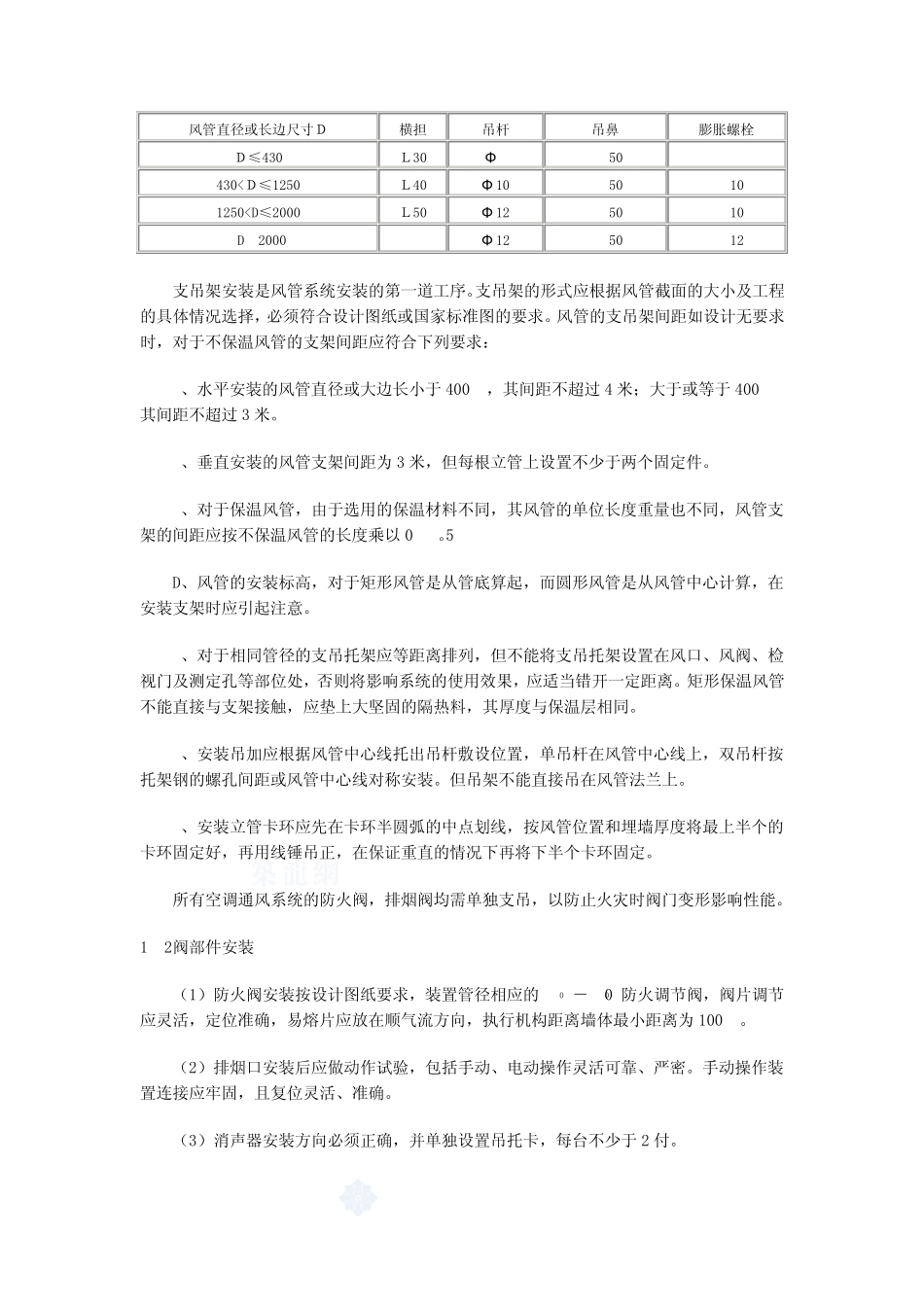

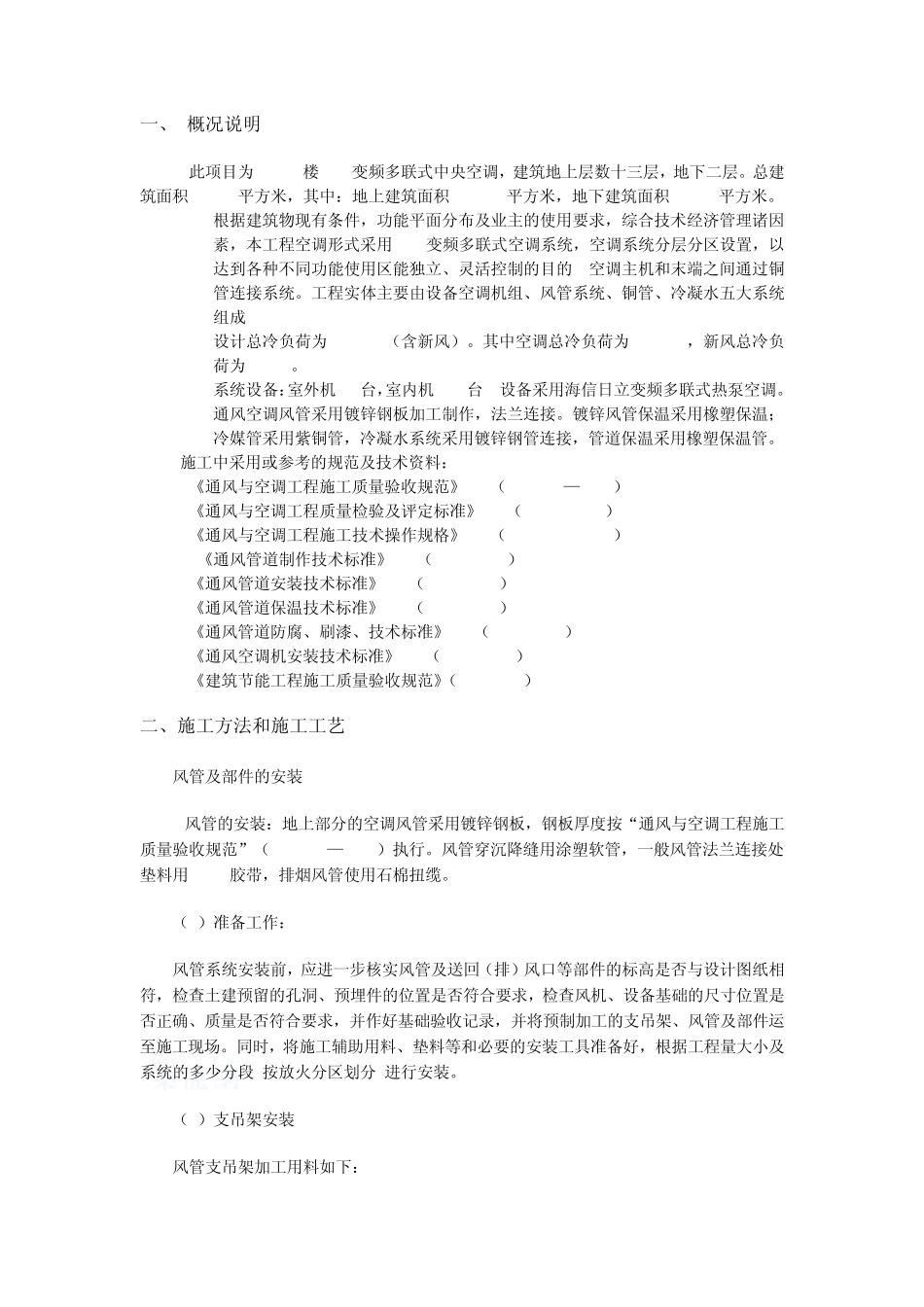

一、 概况说明 1.此项目为******楼 VRV变频多联式中央空调，建筑地上层数十三层，地下二层。总建筑面积******平方米，其中：地上建筑面积*******平方米，地下建筑面积******平方米。 (1) 根据建筑物现有条件，功能平面分布及业主的使用要求，综合技术经济管理诸因素，本工程空调形式采用 VRV变频多联式空调系统，空调系统分层分区设置，以达到各种不同功能使用区能独立、灵活控制的目的; 空调主机和末端之间通过铜管连接系统。工程实体主要由设备空调机组、风管系统、铜管、冷凝水五大系统组成. (2) 设计总冷负荷为:2739KW（含新风）。其中空调总冷负荷为 2151KW，新风总冷负荷为 588KW。 (3) 系统设备：室外机 41台，室内机 409台; 设备采用海信日立变频多联式热泵空调。 (4) 通风空调风管采用镀锌钢板加工制作，法兰连接。镀锌风管保温采用橡塑保温；冷媒管采用紫铜管，冷凝水系统采用镀锌钢管连接，管道保温采用橡塑保温管。 2施工中采用或参考的规范及技术资料： 1《通风与空调工程施工质量验收规范》 （GB50243—2002） 2《通风与空调工程质量检验及评定标准》 （GBJ-204-88） 3《通风与空调工程施工技术操作规格》 （DBJ-13-243-91） 4 《通风管道制作技术标准》 （TB1216-86） 5《通风管道安装技术标准》 （TB1217-86） 6《通风管道保温技术标准》 （TB1218-86） 7《通风管道防腐、刷漆、技术标准》 （TB1219-86） 8《通风空调机安装技术标准》 （TB1228-86） 9《建筑节能工程施工质量验收规范》（GB 50411） 二、施工方法和施工工艺 1.1 风管及部件的安装 1.1.1风管的安装：地上部分的空调风管采用镀锌钢板，钢板厚度按“通风与空调工程施工质量验收规范”（GB50243—2002）执行。风管穿沉降缝用涂塑软管，一般风管法兰连接处垫料用 8501胶带，排烟风管使用石棉扭缆。 （1）准备工作： 风管系统安装前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图纸相符，检查土建预留的孔洞、预埋件的位置是否符合要求，检查风机、设备基础的尺寸位置是否正确、质量是否符合要求，并作好基础验收记录，并将预制加工的支吊架、风管及部件运至施工现场。同时，将施工辅助用料、垫料等和必要的安装工具准备好，根据工程量大小及系统的多少分段(按放火分区划分)进行安装。 （2）支吊架安装 风管支吊架加工用料如下： 风管直径或长边尺寸Ｄ 横担 吊杆 吊鼻 膨胀螺栓 Ｄ≤430 Ｌ30 Φ ...
